- 43 - 22. HEAD COMPONENTS (2) ヘッド関係（２） 3 3 5 6 9 7 10 10 2 2 17 17 11 11 6 5 14 13 4 12 4 35 36 36 30 31 29 23 27 22 27 22 34 34 25 26 28 28 37 23 29 8 9 26 15 16 32 33 19 38 18 24 37 19 38 18 20 20 56 43 59 46 47 62 50…
- 42 -
NOTE( 注記 ) #01....M/C REV. ∼ D マシン ＲＥＶ．∼ Ｄ
#02....M/C REV.E ∼ マシン ＲＥＶ.Ｅ ∼

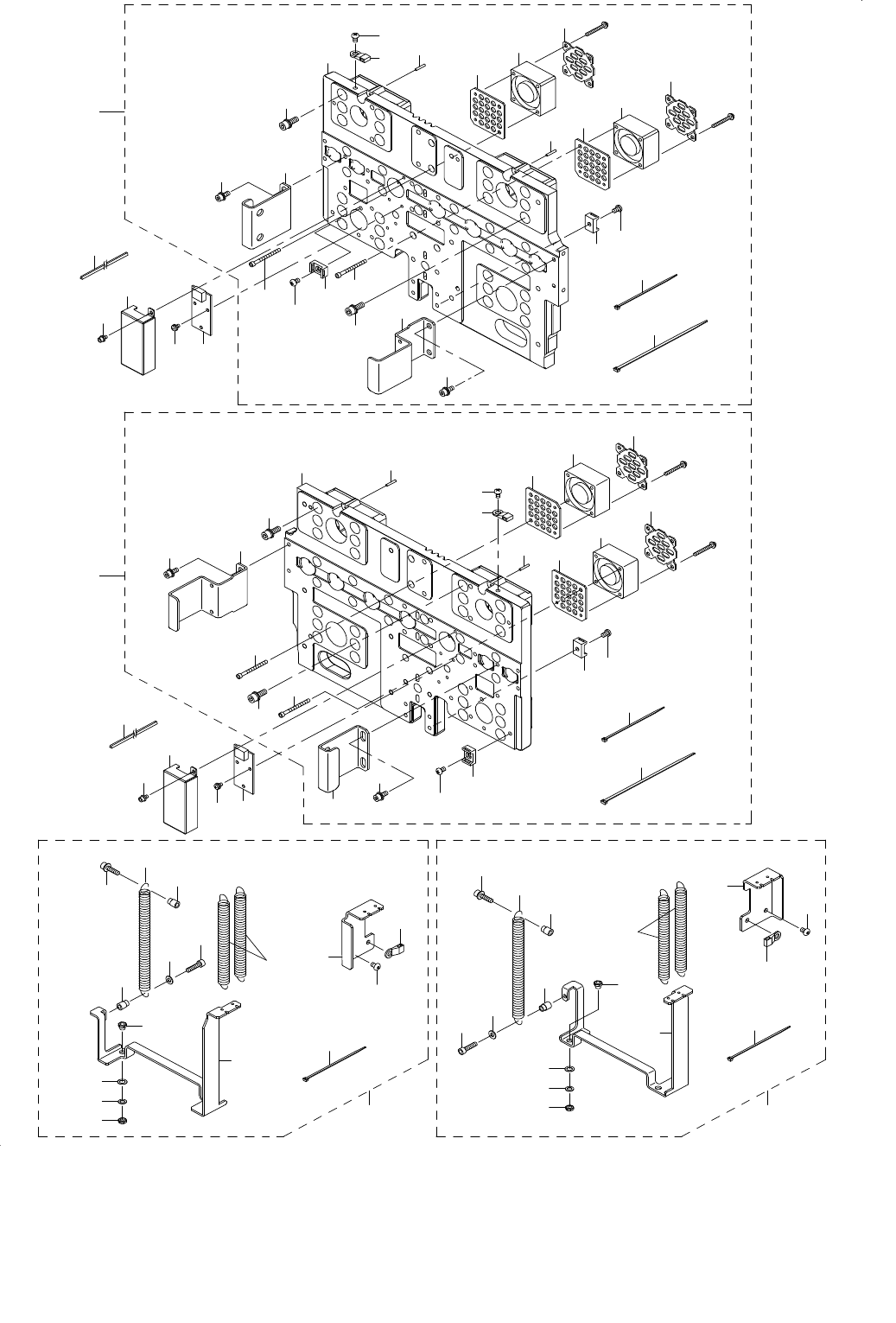

REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46814 HEAD UNIT
ヘッドユニット
4
2 400-46807 LNC HEAD ASM FX-3
ＬＮＣ ヘッド組 ＦＸ −３
(1)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
(2)
5 400-46058 O RING F1
ＯリングＦ１
(6)
6 400-53293 Z SLIDE ASM
Ｚ スライド組
(6)
7 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(6)
8 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(6)
9 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(6)
10 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(6)
11 HX-0029400-00 FIXED BASE
固定ベース
(7)
12 PH-0400122-C0 PIN
平行ピン
(6)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(6)
14 400-48285 NOZZLE DOWN SENSOR1 CABLE ASM
ノズル ＤＯＷＮ センサー１ケーブル組
(1)
15 SB-1060018-00 BEARING
ころがり軸受
(6)
16 SB-1060004-00 CLUTCH BEARING
クラッチベアリング
(12)
17 SB-1080016-00 BEARING
ころがり軸受
(12)
18 400-46051 HEAD BRACKET
ヘッドブラケット
(1)
19 400-46052 SPLINE BRACKET
スプラインブラケット
(1)
20 400-71804 T MOTOR BR
Ｔ モータ ＢＲ
(1)
21 400-63959 SPLINE UNIT
スプラインユニット
(6)
22 E3028-729-000 GUIDE SHIM D
ガイドシム Ｄ
(3)
23 E3029-729-000 GUIDE SHIM E
ガイドシム Ｅ
(3)
24 EA-9500B01-00 CABLE BAND
束線バンド
(5)
25 400-46516 T PULLEY
Ｔ プーリ
(6)
26 400-46522 TIMING BELT Z
タイミングベルト Ｚ
(6)
27 400-01123 Z PULLEY
Ｚ プーリ
(6)
28 400-01124 Z MOTOR PULLEY
Ｚ モータプーリ
(6)
29 400-44583 BALL SCREW
ボールスクリュウ
(6)
30 400-44585 LINEAR GUIDE
リニアガイド
(6)
31 400-46043 Z SENSOR BRACKET
Ｚ センサブラケット
(1)
32 400-46615 Z SENSOR STAY L
Ｚ センサステイ Ｌ
(1)
33 400-81645 Z SERNSOR STAY R
Ｚ センサステイ Ｒ
(1)
34 400-46054 Z SENSOR DOG
Ｚ センサドグ
(6)
35 400-48286 NOZZLE DOWN SENSOR2 CABLE ASM
ノズル ＤＯＷＮ センサー２ケーブル組
(1)
36 400-46545 CABLE STAY
ケーブルステー
(1)
37 400-46631 Z SLIDE BRACKET A
Ｚ スライドブラケット Ａ
(6)
38 400-46056 BEARING PLATE
ベアリングプレート
(12)
39 400-46048 BEARING BASE U
ベアリングベース Ｕ
(6)
40 400-46049 BEARING BASE LL
ベアリングベース ＬＬ
(3)
41 400-46050 BEARING BASE LR
ベアリングベース ＬＲ
(3)
42 400-71777 TM NUT PLATE
ＴＭ ナットプレート
(6)
43 400-71805 TM FRANGE
ＴＭ フランジ
(6)
44 400-46060 O RING H
Ｏ リング Ｈ
(6)
45 400-46070 CYLINDER MOUNT
シリンダーマウント
(2)
46 400-46515 COUPRING
カップリング
(6)
47 400-46525 ROTARY JOINT
ロータリージョイント
(6)
48 400-46524 AIR CYLINDER
エアシリンダ
(2)
49 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
50 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
51 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(48)
52 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝８
(54)
53 SM-6051602-TN BOLT
六角穴ボルト
(8)
54 SM-6041002-TN BOLT
六角穴ボルト
(4)
55 SM-6030802-TN BOLT
六角穴ボルト
(12)
56 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(24)
57 SL-6031292-TN BOLT
座金付き六角穴ボルト
(12)
58 SL-6031692-TN SCREW
座金付き六角穴ボルト
(18)
59 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(24)
60 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(4)
61 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
62 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
63 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(54)
64 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(60)
65 SM-1020501-SC SCREW
皿ねじ Ｍ ２ Ｌ ＝５
(12)
66 400-48273 Z1 SLOW DOWN SENSOR ASM
Ｚ １ ＳＬＯＷ ＤＯＷＮ センサー組
(1)
67 400-48274 Z2 SLOW DOWN SENSOR ASM
Ｚ ２ ＳＬＯＷ ＤＯＷＮ センサー組
(1)
68 400-48275 Z3 SLOW DOWN SENSOR ASM
Ｚ ３ ＳＬＯＷ ＤＯＷＮ センサー組
(1)
69 400-48276 Z4 SLOW DOWN SENSOR ASM
Ｚ ４ ＳＬＯＷ ＤＯＷＮ センサー組
(1)
70 400-48277 Z5 SLOW DOWN SENSOR ASM
Ｚ ５ ＳＬＯＷ ＤＯＷＮ センサー組
(1)
71 400-48278 Z6 SLOW DOWN SENSOR ASM
Ｚ ６ ＳＬＯＷ ＤＯＷＮ センサー組
(1)
72
#01
400-44534 SERVO MOTOR 30W(Z AXIS)
サーボモータ３０ Ｗ（Ｚ 軸）
(6)
73 400-44533 SERVO MOTOR 10W
サーボモータ１０ Ｗ
(6)
74 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
75 400-46521 TIMING BELT T
タイミングベルト Ｔ
(6)
76
#02
400-48065 SERVO MOTOR 30W
サーボモータ３０ Ｗ
(6)
77 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
78 PJ-3080400-06 UNION
ユニオンワイ
(2)
79 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(2)
80 400-49066 LNC BRACKET ASM
ＬＮＣ ブラケット組
(1)
81 HX-0029400-00 FIXED BASE
固定ベース
(3)
82 SM-6041002-TN BOLT
六角穴ボルト
(4)
83 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
84 400-45547 LNC60
レーザセンサ
(1)
85 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
86 400-46069 LNC BRACKET
ＬＮＣ ブラケット
(1)
87 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(2)
88 400-46527 STOPPER BAR
ストッパバー
(1)
89 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(2)
90 400-46547 X SCALE SENSOR BR
Ｘ スケールセンサ ＢＲ
(1)
91 400-46548 CABLE BAND
ケーブルバンド
(1)
92 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
93 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
94 EA-9500B01-00 CABLE BAND
束線バンド
(3)
- 43 -
22.HEAD COMPONENTS (2)
ヘッド関係（２）
3
3
5
6
9
7
10
10
2
2
17
17
11
11
6
5
14
13
4
12
4
35
36
36
30
31
29
23
27
22
27
22
34
34
25
26
28
28
37
23
29
8
9
26
15
16
32
33
19
38
18
24
37
19
38
18
20
20
56
43
59
46
47
62
50
53
52
61
42
41
40
49
48
52
48
45
65
68
67
58
64
69
67
63
66
60
57
55
44
51
39 54
1
21
69
70
- 44 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46822 XM BASE A ASSY
ＸＭベースＡ組
2
2 400-93511 HEAD FAN NUT PLATE A
ヘッドファンナットプレート Ａ
(2)
3 PH-0200122-C0 PARALLAL PIN
平行ピン
(2)
4 SL-6051692-TN BOLT
座金付き六角穴ボルト
(12)
5 HX-0029400-00 FIXED BASE
固定ベース
(5)
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(5)
7 400-47317 HEAD HANDLE
ヘッドハンドル
(1)
8 400-70016 SP GUARD HANDLE
ＳＰ ガードハンドル
(1)
9 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
10 400-63531 HEAD FAN NUT PLATE
ヘッドファンナットプレート
(4)
11 SM-6033502-TN SCREW M3 L=35
六角穴ボルト Ｍ ３ Ｌ ＝３５
(4)
12 400-47333 XM BASE A
ＸＭ ベース Ａ
(1)
13 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
15 EA-9500B01-00 CABLE BAND
束線バンド
(1)
16 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(5)
17 400-82667 HEAD PLATE FAN CABLE ASM
ヘッドプレートファンケーブル組
(2)
18 E2142-729-000 TEMPERATURE SENSOR COVER
温度センサカバー
4
19 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
12
20 400-29824 TEMPERATURE SENSOR PCB ASM
温度センサ基板組
4
21 400-46821 XM BASE B ASSY
ＸＭベースＢ組
2
22 400-93511 HEAD FAN NUT PLATE A
ヘッドファンナットプレート Ａ
(2)
23 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(5)
24 400-47317 HEAD HANDLE
ヘッドハンドル
(1)
25 400-70016 SP GUARD HANDLE
ＳＰ ガードハンドル
(1)
26 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
27 400-63531 HEAD FAN NUT PLATE
ヘッドファンナットプレート
(4)
28 SM-6033502-TN SCREW M3 L=35
六角穴ボルト Ｍ ３ Ｌ ＝３５
(4)
29 HX-0029400-00 FIXED BASE
固定ベース
(5)
30 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
31 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
32 EA-9500B01-00 CABLE BAND
束線バンド
(1)
33 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(5)
34 400-82667 HEAD PLATE FAN CABLE ASM
ヘッドプレートファンケーブル組
(2)
35 400-47334 XM BASE B
ＸＭ ベース Ｂ
(1)
36 PH-0200122-C0 PARALLAL PIN
平行ピン
(2)
37 SL-6051692-TN BOLT
座金付き六角穴ボルト
(12)
38 SL-6030692-TN BOLT
座金付き六角穴ボルト
8
39 400-70023 HEAD UP SPRING ASSY L
ヘッド ＵＰ スプリング組 Ｌ
2
40 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
41 EA-9500B01-00 CABLE BAND
束線バンド
(1)
42 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
43 400-70021 SP SUPPORT L
ＳＰ サポート Ｌ
(1)
44 400-72344 RELEASE BAR L
リリースバー Ｌ
(1)
45 400-70017 HEAD UP SPRING S
ヘッドアップ ＳＰ Ｓ
(1)
46 400-70018 HEAD UP SPRING C
ヘッドアップ ＳＰ Ｃ
(2)
47 400-54879 CYLINDER NUT
シリンダナット
(2)
48 400-56921 SPRING STUD
スプリングスタッド
(2)
49 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ ＝１６
(1)
50 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
51 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
52 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(3)
53 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
波形座金 ５．４Ｘ９Ｘ０．３
(2)
54 400-70024 HEAD UP SPRING ASSY R
ヘッド ＵＰ スプリング組 Ｒ
2
55 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
56 EA-9500B01-00 CABLE BAND
束線バンド
(1)
57 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
58 400-70022 SP SUPPORT R
ＳＰ サポート Ｒ
(1)
59 400-72345 RELEASE BAR R
リリースバー Ｒ
(1)
60 400-70017 HEAD UP SPRING S
ヘッドアップ ＳＰ Ｓ
(1)
61 400-70018 HEAD UP SPRING C
ヘッドアップ ＳＰ Ｃ
(2)
62 400-54879 CYLINDER NUT
シリンダナット
(2)
63 400-56921 SPRING STUD
スプリングスタッド
(2)
64 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ ＝１６
(1)
65 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
66 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
67 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(3)
68 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
波形座金 ５．４Ｘ９Ｘ０．３
(2)
69 HX-0066900-00 GROMMET
グロメット
0.002
70 HX-0066900-00 GROMMET
グロメット
0.002
