- 52 - NOTE( 注記 ) #01....EXCEPT TYPE XL ＸＬ 仕様を除く *INSTALLATION P OSITION AND D IRE CTION VARY IF THE PWB TRANSFER REFERENCE IS DIFFERENT. 基板搬送基準が異なると取付位置、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-…
- 51 -

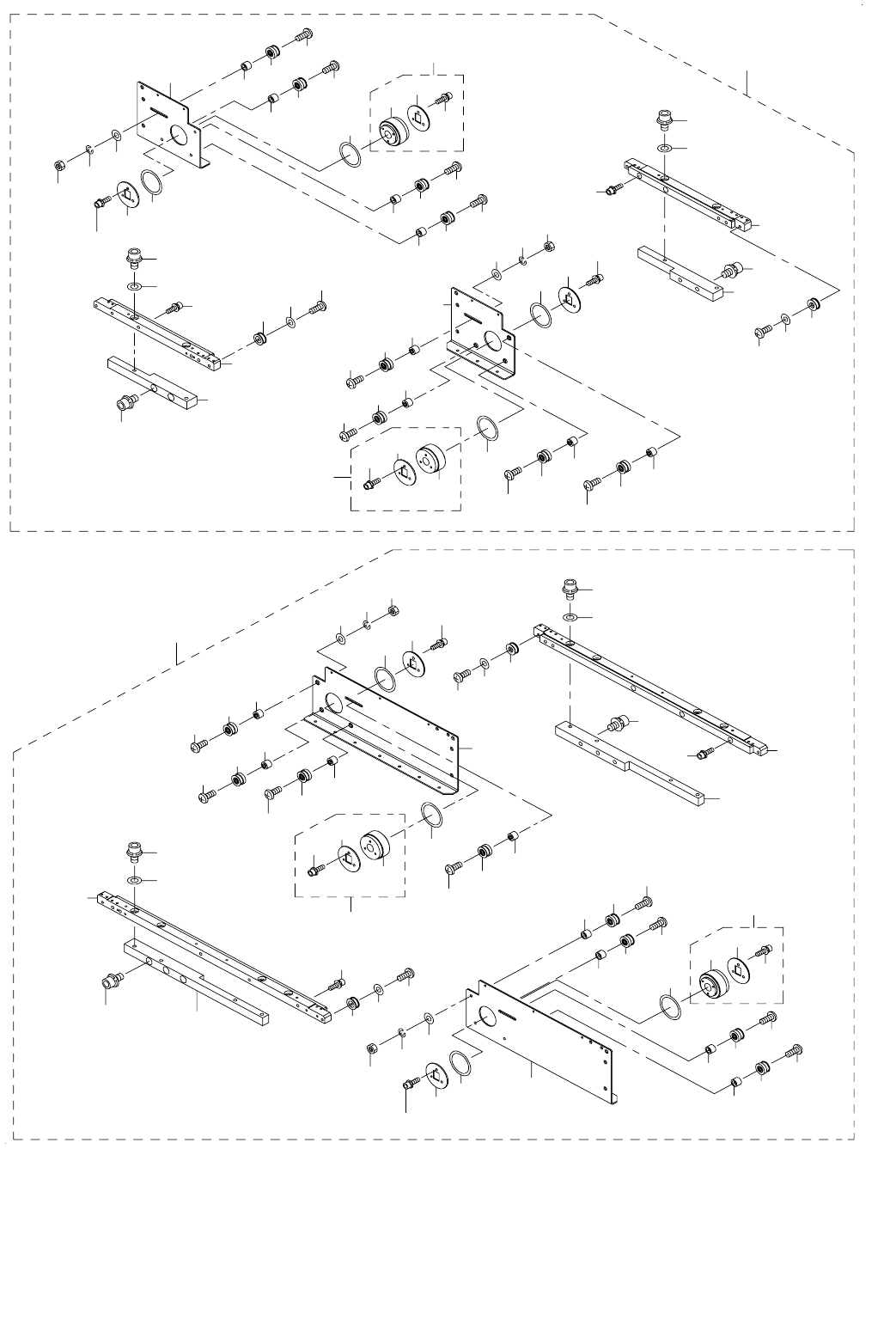

26.PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
2
3
4
3
5
8
7
9
15
6
13
14
16
19
17
20
12
24
22
21
22
21
18
21
22
22
21
26
23
23
25
27
28
29
30
32
31
34
33
37
39
10
11
1
54
54
53
53
52
51
51
49
45
43
44
42
82
55
58
59
60
61
64
65
65
64
66
66
64
65
64
65
67
68
69
70
71
72
77
75
74
76
36
80
81
57
56
47
46
81
47
56
50
57
34
73
63
62
35
38
41
48
6
4
79
78
77
40
- 52 -
NOTE( 注記 ) #01....EXCEPT TYPE XL ＸＬ 仕様を除く
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46866 CONVEYOR RAIL FS ASM
コンベアレール ＦＳ 組
2
2 400-46910 RAIL GUIDE S
レールガイド Ｓ
(1)
3 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
4 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
5 400-46909 CONVEYOR RAIL S
コンベアレール Ｓ
(1)
6 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
7 400-46907 PWB GUIDE S-A
ＰＷＢガイドＳ−Ａ
(4)
8 400-46908 PWB GUIDE S-B
ＰＷＢガイドＳ−Ｂ
(1)
9 400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３−６
(6)
10 PH-0500400-C0 PARALLEL PIN
平行ピン ５ Ｘ ４０
(2)
11 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
12 400-46911 PWB GUIDE PLATE S-A
ＰＷＢ ガイドプレートＳ−Ａ
(1)
13 400-46912 PWB GUIDE PLATE S-B
ＰＷＢ ガイドプレートＳ−Ｂ
(1)
14 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(6)
15 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
16 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
17 400-46914 PULLEY SUPPORT GUIDE S
プーリサポートガイド Ｓ
(1)
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
19 400-46915 PULLEY SUPPORT PLATE S
プーリサポートプレート Ｓ
(1)
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
21 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
22 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(8)
23 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(6)
24
#01
SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
25
#01
400-46934 PULLEY SPACER B
プーリスペーサ Ｂ
(1)
26 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
28 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
29 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
30 400-46868 DRIVE PULLEY ASM
ドライブプーリ組
(1)
31 400-46942 DRIVE PULLEY
ドライブプーリ
(1)
32 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
33 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
34 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
35 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
36 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
37 401-22962 SUPPORT_PLATE_S_CAL
サポートプレートＳ＿ＣＡＬ
(1)
38 400-46906 RAIL SUPPORT SPACER
レールサポートスペーサ
(2)
39 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(4)
40 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(8)
41 400-46867 CONVEYOR RAIL RS ASM
コンベアレール ＲＳ 組
2
42 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
43 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(6)
44 400-46912 PWB GUIDE PLATE S-B
ＰＷＢ ガイドプレートＳ−Ｂ
(1)
45 400-46911 PWB GUIDE PLATE S-A
ＰＷＢ ガイドプレートＳ−Ａ
(1)
46 SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
47 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
48 400-40565 Z01 LOWHEAD M3-6
低頭ねじ Ｍ ３−６
(6)
49 400-46908 PWB GUIDE S-B
ＰＷＢガイドＳ−Ｂ
(1)
50 400-46907 PWB GUIDE S-A
ＰＷＢガイドＳ−Ａ
(1)
51 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
52 400-46909 CONVEYOR RAIL S
コンベアレール Ｓ
(1)
53 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
54 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
55 400-46910 RAIL GUIDE S
レールガイド Ｓ
(1)
56 SB-8160006-00 BEARING
ころがり軸受
(2)
57 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
58 E4075-725-000 SAFETY BAR(E)
セイフティバー（Ｅ）
(1)
59 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
60 400-46914 PULLEY SUPPORT GUIDE S
プーリサポートガイド Ｓ
(1)
61 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
62 400-46915 PULLEY SUPPORT PLATE S
プーリサポートプレート Ｓ
(1)
63 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
64 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
65 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(8)
66 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(6)
67
#01
SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(1)
68
#01
400-46934 PULLEY SPACER B
プーリスペーサ Ｂ
(1)
69 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
70 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
71 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
72 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
73 400-46868 DRIVE PULLEY ASM
ドライブプーリ組
(1)
74 400-46942 DRIVE PULLEY
ドライブプーリ
(1)
75 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
76 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
77 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
(2)
78 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
79 SL-6030892-TN SCREW
座金付き六角穴ボルト
(3)
80 400-46913 SUPPORT PLATE S
サポートプレート Ｓ
(1)
81 400-46949 GUIDE SHAFT
ガイドシャフト
(2)
82 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
- 53 -

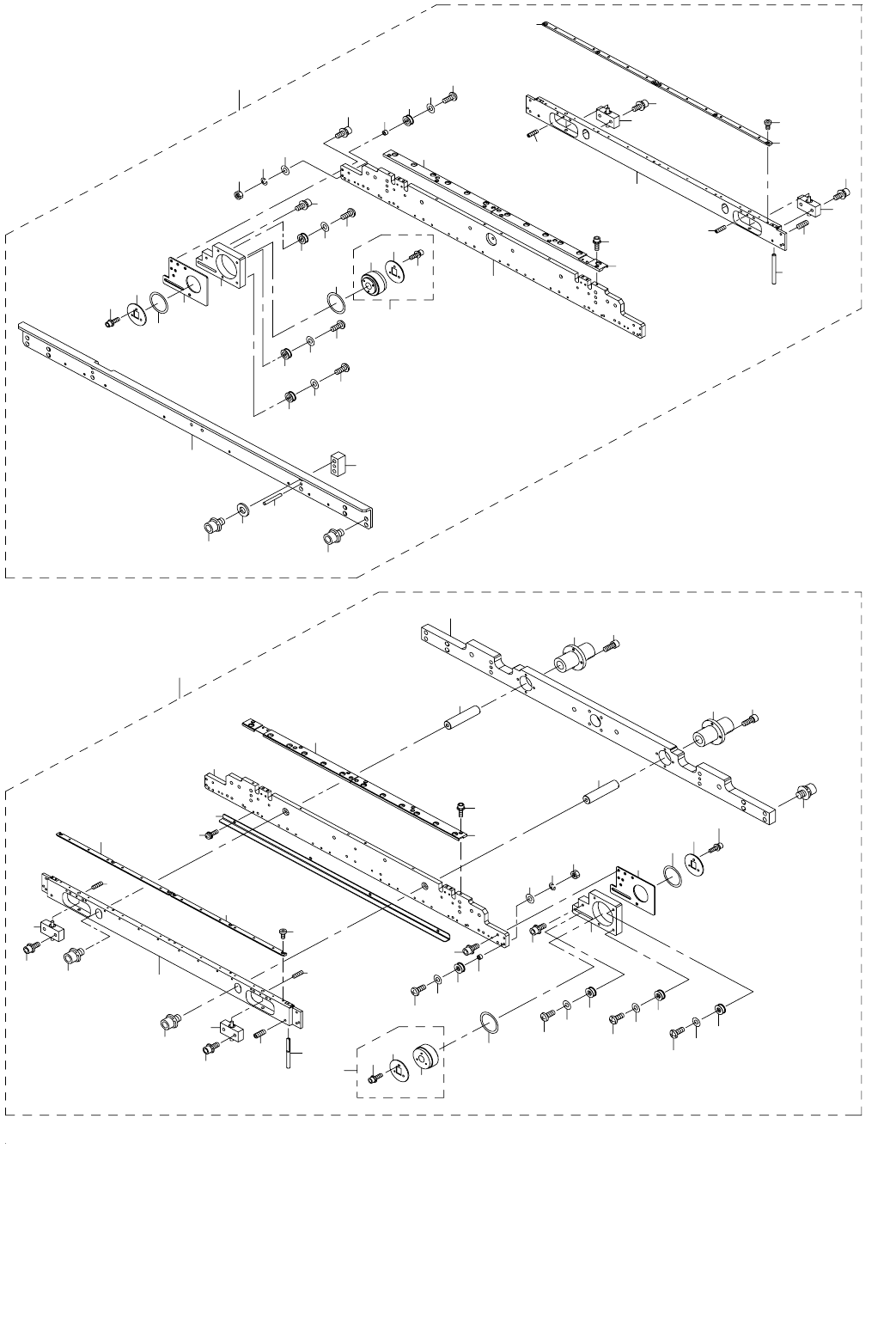

27.PWB CONVEYOR COMPONENTS (2)
