- 78 - NOTE( 注記 ) #01....FOR REAR ･ LEFT -RIGHT 奥・ 左右用 #02....EXCLUSIVE REAR ･ LEFT 奥・ 左専用 #03....EXCLUSIVE REAR ･ RIGHT 奥・右専用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #01 400-46824 BMR ASSY ＢＭＲ 組 1 2 400-4684…
- 77 -
OPTION
オプション

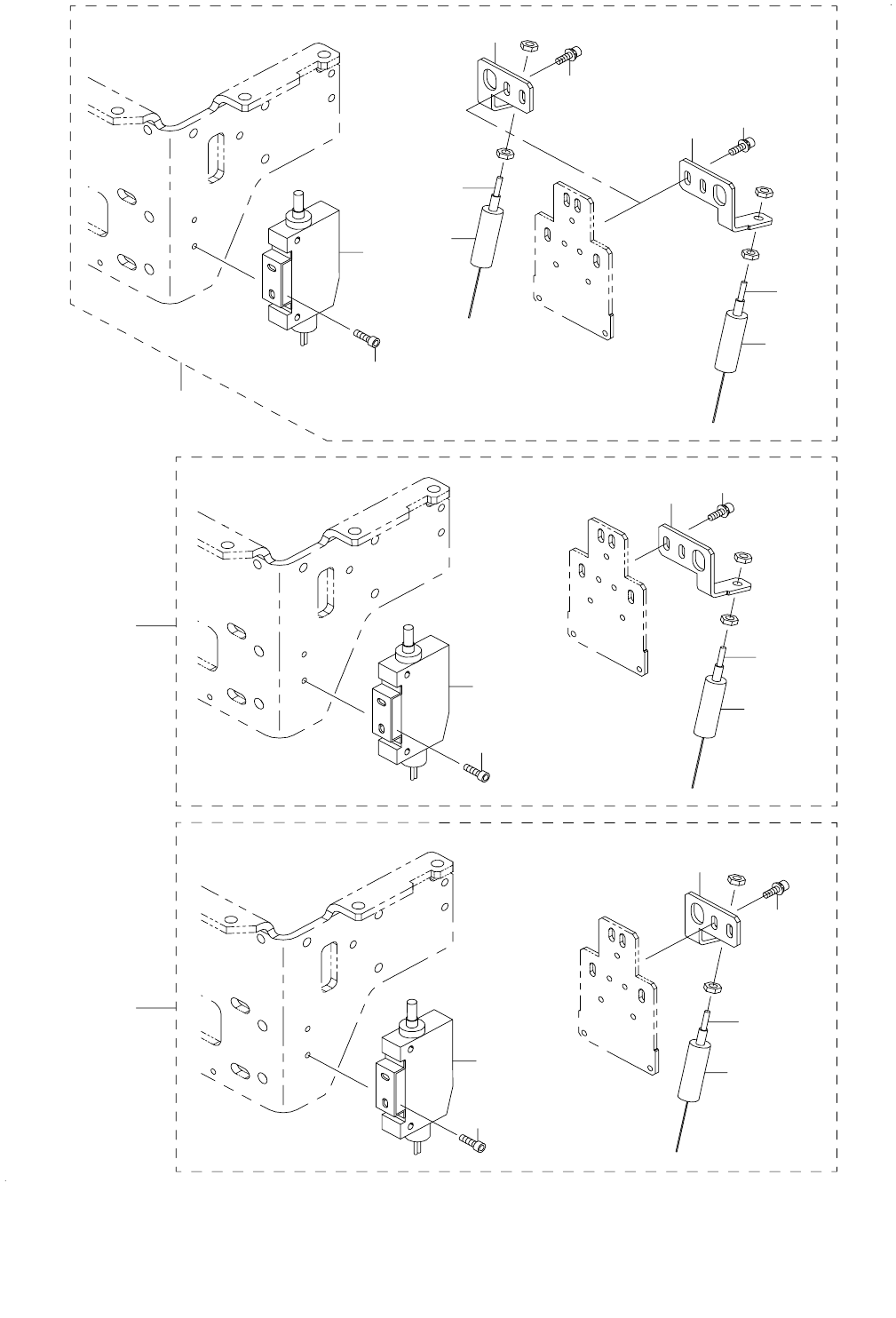

39.BAD MARK READER COMPONENTS
バッドマークリーダ関係
15
16
13
14
17
20
21
24
23
22
8
9
2
5
4
6
3
7
11
10
1
25
18
12
19
- 78 -
NOTE( 注記 ) #01....FOR REAR ･ LEFT-RIGHT 奥・左右用
#02....EXCLUSIVE REAR ･ LEFT 奥・左専用
#03....EXCLUSIVE REAR ･ RIGHT 奥・右専用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-46824 BMR ASSY
ＢＭＲ 組
1
2 400-46841 BMR LENS BRACKET A
ＢＭＲ レンズブラケット Ａ
(2)
3 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
4 HD-0013100-30 FIBER UNIT
ファイバユニット
(1)
5 E9638-729-000 FIBER LENS
ファイバレンズ
(1)
6 400-46842 BMR LENS BRACKET B
ＢＭＲ レンズブラケット Ｂ
(1)
7 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
8 HD-0013100-30 FIBER UNIT
ファイバユニット
(1)
9 E9638-729-000 FIBER LENS
ファイバレンズ
(1)
10 400-47981 BAD MARK FIBER AMP ASM
バッドマークファイバアンプ組
(2)
11 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
12
#02
400-73342 BMR ASSY LR
ＢＭＲ組ＬＲ
1
13 400-46842 BMR LENS BRACKET B
ＢＭＲ レンズブラケット Ｂ
(1)
14 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
15 HD-0013100-30 FIBER UNIT
ファイバユニット
(1)
16 E9638-729-000 FIBER LENS
ファイバレンズ
(1)
17 400-47981 BAD MARK FIBER AMP ASM
バッドマークファイバアンプ組
(1)
18 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
19
#03
400-73341 BMR ASSY RR
ＢＭＲ組ＲＲ
1
20 400-46841 BMR LENS BRACKET A
ＢＭＲ レンズブラケット Ａ
(1)
21 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
22 HD-0013100-30 FIBER UNIT
ファイバユニット
(1)
23 E9638-729-000 FIBER LENS
ファイバレンズ
(1)
24 400-47981 BAD MARK FIBER AMP ASM
バッドマークファイバアンプ組
(1)
25 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
- 79 -

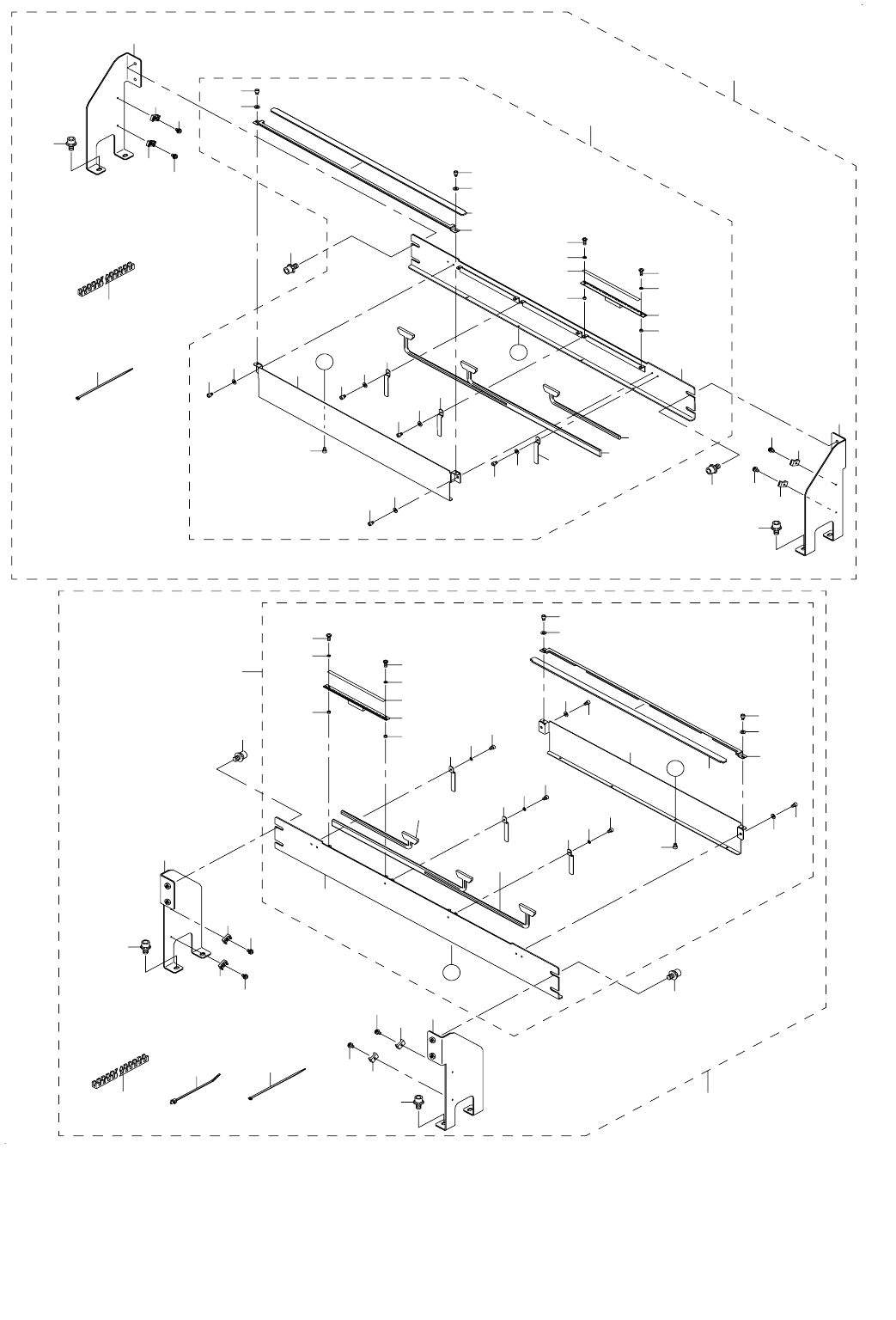

40.FPI COMPONENTS
ＦＰＩ 関係
49
35
33
32
34
33
32
37
36
39
40
38
41
42
43
44
44
43
42
45
57
56
54
55
55
54
47
46
39
38
40
37
36
48
51
52
56
52
55
54
A
37
A
17
15
7
6
5
6
5
8
9
10
10
9
14
16
18
15
17
16
11
13
12
12
13
11
40
39
38
12
13
11
19
20
26
26
25
26
25
25
5
B
B
4
21
22
23
21
3
24
24
25
26
1
2
30
31
53
27
28
29
50
54
55
