– 71 –
Tape Feeder GT-12162
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
3 KYD-MC214-00 211AD446 COVER(LA) 1
4 KYD-MC215-00 211AD447 COVER(LB) 1
5 KYD-MC223-00 211AD448 COVER(LC) 1
6 KYD-MC216-00 211AE090 COVER(R) 1
20 KYD-MC224-00 211AD624 COVER(FUTA) 1
21 KYB-M3824-00 226J1958 MECH-P MAGNET 1
25 90167-02JA06 221DA103 MACHINE SCREW 31 FLT M2.5L6
B1 KYD-MC204-00 210B4500 FRAME 1
B2 KYD-MCN3P-00 216E1485 PIN_LOCATE 3
B3 KYD-MC21S-00 0926C017 PLATE 1
B4 90167-02JA06 221DA103 MACHINE SCREW 1 FLT M2.5L6
B5 90166-02JA06 221DA005 MACHINE SCREW 2 PAN M2.5L6
B6 KYD-MC218-00 211DE587 PLATE 1
B7 KYB-M91E9-00 221D0201 MACHINE_SCREW 2 PAN M2L3.5
B8 91609-20018 221J0066 PIN,SPRING 1 2L20
B9 KYD-MC20E-00 016J0025 ASSY_HOOK 1
C0 KYD-MC229-00 216D0466 PIN_HINGE(FRONT) 1
C1 KYD-MCN41-00 222M1491 SPRING_COMP 1
C2 90440-01J025 221KB002 RING_E_025W 2 E RING 2
C3 KYD-MCN4D-00 226J0249 RUBBER_LEGS 1
C4 90115-2AJ006 221A0104 BOLT,HEX-SCT 1 M2.5L6
C5 KYC-M3716-00 216E1741 PIN_LOCATE 4
C6 KYD-MC22B-00 216E1712 PIN_LOCATE 2 3L18
C7 90990-02J015 221C0107 SCREW,SET
2 SET M2L4
C8 KYD-MC13X-00 226J1909 MECH-P_CUTTER 1
C9 90166-12J204 221DA060 MACHINE SCREW 1 PAN M2L4 SW+FWS
D0 KYB-M940H-00 1016B005 SLIDE(BASE) 1
D1 90990-01J146 221AA102 BOLT,HEX.S/H WW 2 M4L14 SW+FW
1710-006
– 72 –
12,16mm
G

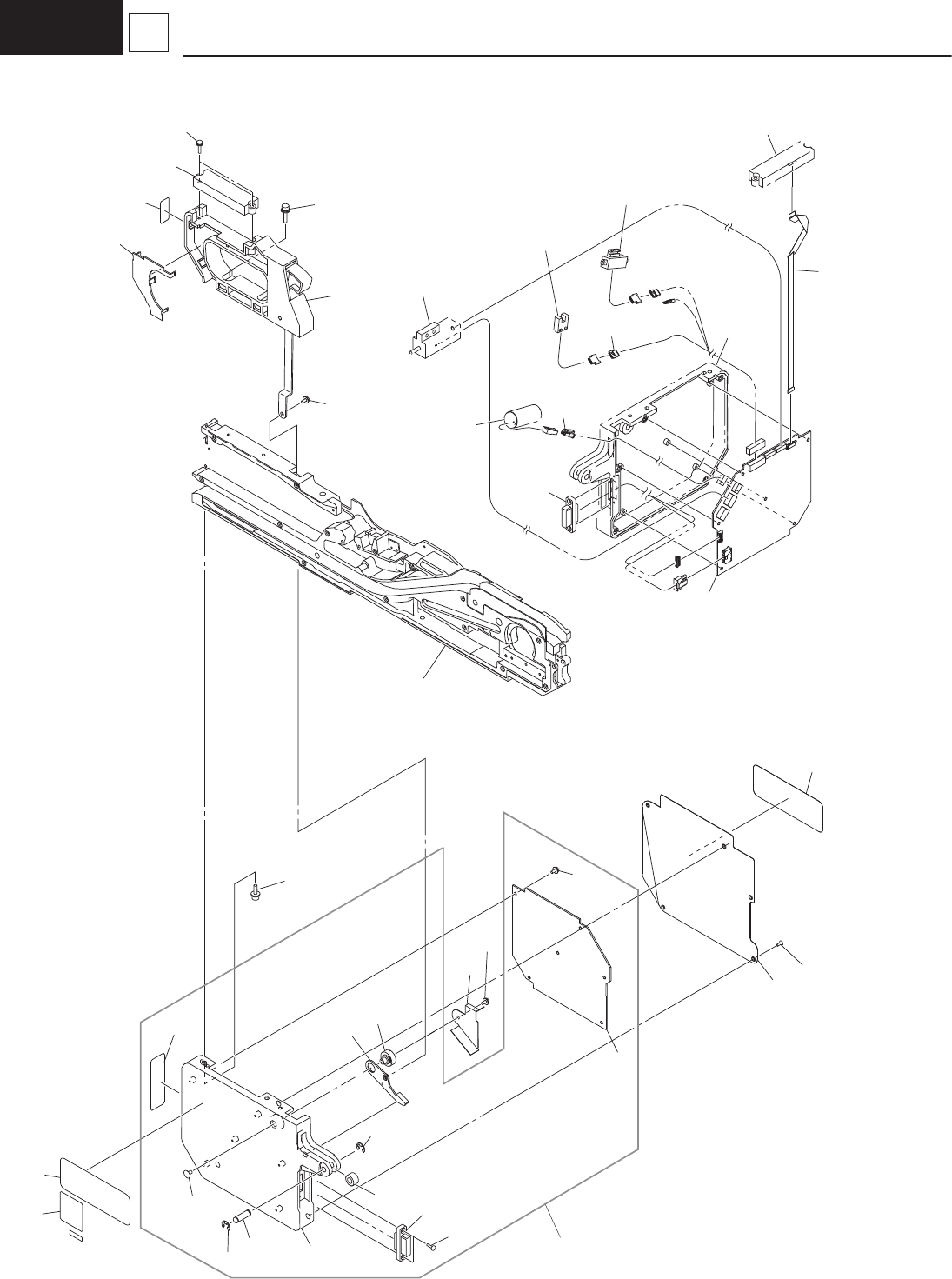

2 Operation Panel, Motor Control PCB
1710-006
See Fig.G-1
Key No.B1
KYD-MC20A-00
128
1A0
116
133
117
160
160
137
123
1B2
1B3
1B8
1B7
1C1
1B4
107
125
1B1
102
1B5
1C1
1B9
138
138
139
1B8
1C2
127
1C4
1C3
1C0
161
1C3
1C4
159
158
See Fig.G-4
Key No.376
See Fig.G-3
Key No.264
See Fig.G-4
Key No.3A2
See Fig.GD-1
Key No.15
– 73 –
Tape Feeder GT-12162
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
107 KYD-MC20W-00 0926C00M COVER 1
116 KYD-MC21H-00 09262007 ASSY_GRIP 1
117 KYD-MC11W-00 211AB843 COVER(GRIP) 1
125 90167-02JA06 221DA103 MACHINE SCREW 5 FLT M2.5L6
127 90990-01J146 221AA102 BOLT,HEX.S/H WW 2 M4L12 SW+FW
128 90990-06J009 221AB004 BOLT_HEX-SCT 2 BUTTAN M4L22
133 KYD-MC14G-00 221DA133 MECH SCREW 2 TPG M3L12
137 KYD-MC206-00 0926000L ASSY_NAMEPLATE 1
138 KYB-MCH0M-00 0926B008 PLATE_NOTICE 2
139 KYD-MC207-00 0926000M ASSY_NAMEPLATE 1
158 KYD-MC22R-00 4W202883 CORD 1
159 KYD-MC22P-00 4W202882 CORD 1
160 KYD-MC121-00 4B111602 PCB_MOUNT 1
161 KYD-MC124-00 4W300035 WIRE 1
1A0 92902-04200 221HA104 WASHER 2 FW4
1B1 KYC-M3702-00 211G5664 BLOCK 1
1B2 KYB-M121E-00 016S1022 ASSY_LEVER 1
1B3 KYB-M122D-00 216D0448 PIN_HINGE 1
1B4 KYB-M9413-00 213C0206 ROLLER 1
1B5 KYB-M122F-00 216F0879 PIN_GUIDE 1
1B7 KYD-MC222-00 211A8726 COVER 1
1B8 90990-11J009 221DA051 MACHINE SCREW 8 M3L6
1B9 98702-04006 221DA113 SCREW,FLAT HEAD 1 FLT M4L6
1C0 90166-02JA08 221DA007 SCREW,PAN HEAD 2
PAN M2.5L8
1C1 90440-01J040 221KB001 CIRCLIP 2 E RING
1C2 KYB-M1204-00 0804000M ASSY_SEAL 1
1C3 KYD-MC143-00 4W202800 CORD 1
1C4 KYD-MC142-00 4U240497 UNIT_DRIVER 1
1710-006
D Ver の場合は下記 Part No. となります。
No.137 : KYD-MC206-10
No.139 : KYD-MC207-10
In the case of D Ver, it becomes the following part number.
No.137 : KYD-MC206-10
No.139 : KYD-MC207-10
