SIPLACE Manuel du logiciel Version 408 .xx 2 Introduction et notions de base Edition 03/06 FR 2.2 Vue d’ensemble 15 2 Fig. 2.2 - 4 Vue d’ensemble de la SIPLACE CF sans CP A Légende de fig. 2.2 - 4 (1) Tête de report revo…
2 Introduction et notions de base SIPLACE Manuel du logiciel Version 408.xx
2.2 Vue d’ensemble Edition 03/06 FR
14
2.2.2 Vue d’ensemble de la SIPLACE CF et F5 HM
2

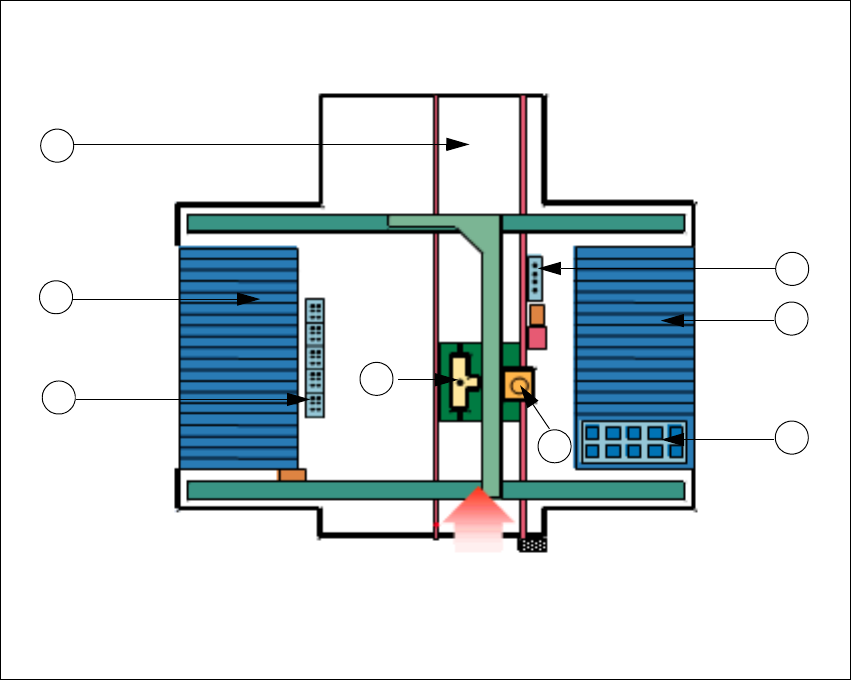

Fig. 2.2 - 3 Vue d’ensemble de la SIPLACE CF et F5 HM avec CPA
Légende de fig. 2.2 - 3
(1) Tête de report revolver montée sur le portique 1
(2) Tête de report Pick&Place montée sur le portique 1
(3) Changeur de pipettes de la tête de report Collect&Place
(4) Changeur de pipettes de la tête de report Pick&Place
(5) Emplacement 1 (avec CPA)
(6) Emplacement 2 (avec table à magasins)
(7) Emplacement 3 (avec table à magasins mobile)
(8) Convoyeur (double convoyeur sur la SIPLACE F5 HM)
2
Sens de convoyage
5
2
8
3
7
4
1
6
SIPLACE Manuel du logiciel Version 408.xx 2 Introduction et notions de base
Edition 03/06 FR 2.2 Vue d’ensemble
15
2

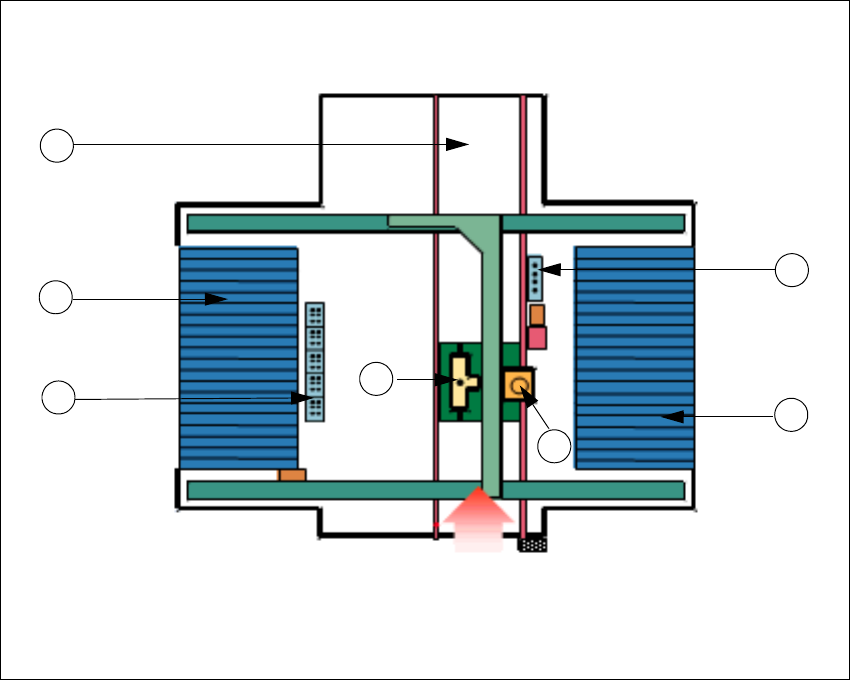

Fig. 2.2 - 4 Vue d’ensemble de la SIPLACE CF sans CPA
Légende de fig. 2.2 - 4
(1) Tête de report revolver montée sur le portique 1
(2) Tête de report IC montée sur le portique 1
(3) Changeur de pipettes de la tête de report Collect&Place
(4) Changeur de pipettes de la tête de report Pick&Place
(5) Emplacement 1 (avec table à magasins mobile)
(6) Emplacement 3 (avec table à magasins mobile)
(7) Convoyeur (double convoyeur sur la SIPLACE F5 HM)
2
2
7
3
6
4
1
5
Sens de convoyage
2 Introduction et notions de base SIPLACE Manuel du logiciel Version 408.xx
2.2 Vue d’ensemble Edition 03/06 FR
16
2.2.3 Vue d’ensemble des composantes du système d’une ligne SIPLACE
Chaque station reçoit ses données de report d’un système de programmation (SIPLACE Pro). 2
2

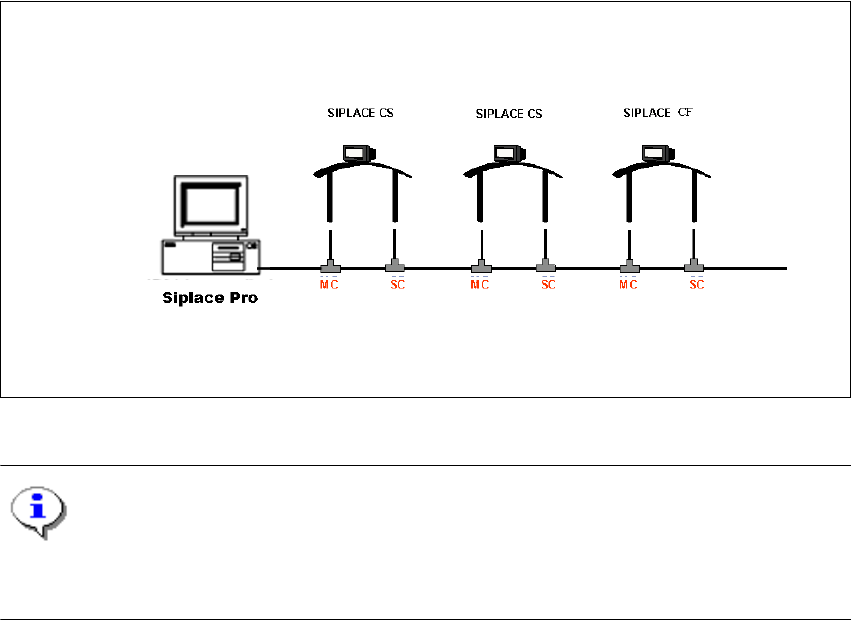

Fig. 2.2 - 5 Principe du réseau d’une ligne SIPLACE (exemple)
NOTA
Une ligne comprenant au maximum 5 stations est prise en charge par le système de programma-
tion SIPLACE Pro. 2
Les données de report sont transmises à chaque station individuelle via la Commande et gestion
des travaux du système de programmation. 2
