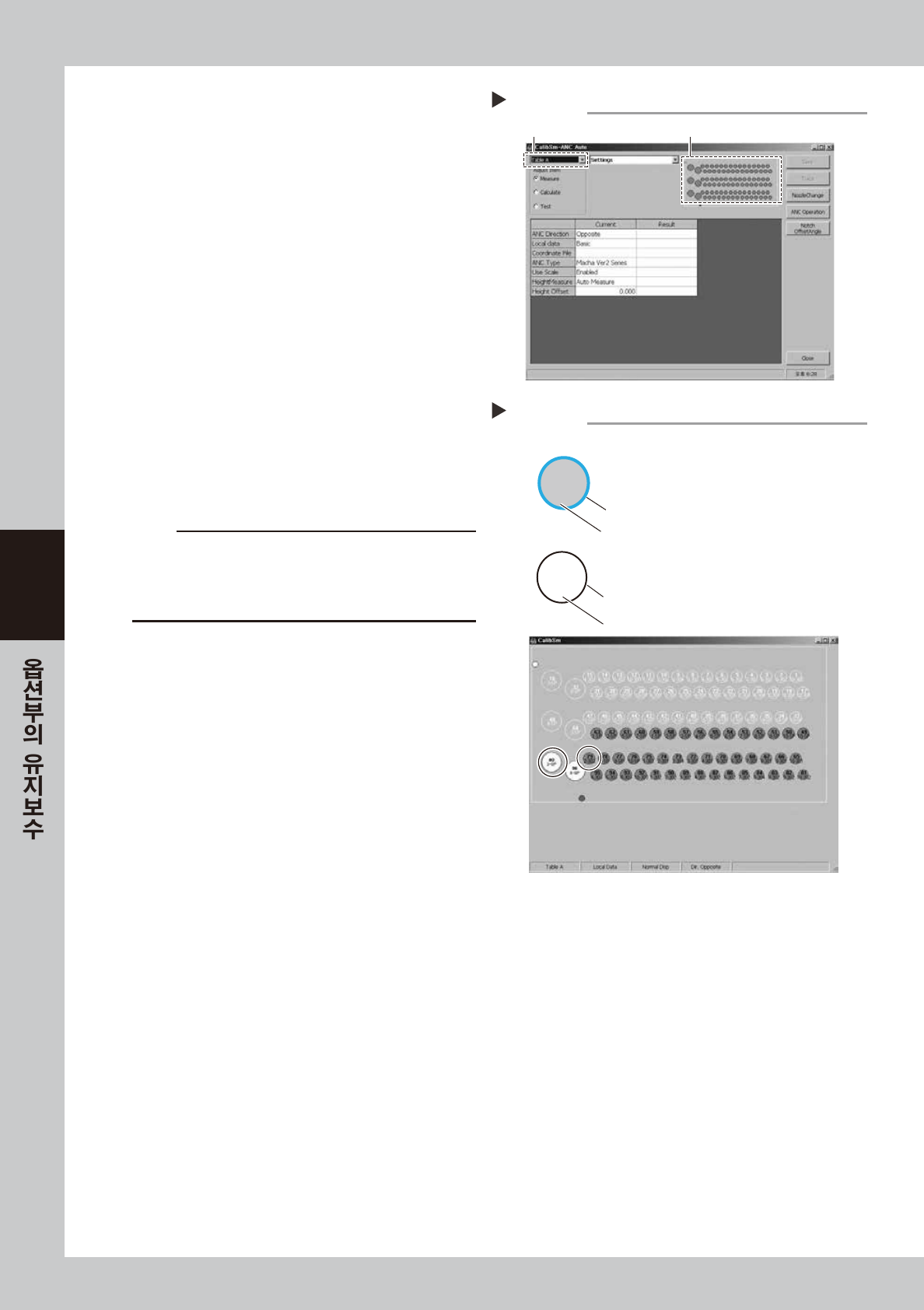

ANC 센서 동작확인 화면을 표시합니
다.
1. 화면 좌상의 풀다운 리스트에서 임의의
테이블을 선택합니다 .
2. 우측의 ANC 그림을 클릭합니다 .
58403-L4-00
6
ANC 센서의 동작을 확인합니다 .
1. 우측 그림을 참고로 , 화면에 표시되는 노즐
수납 상태와 실제의 노즐수납 상황이 같은지
확인해 주십시오 .
2. 손으로 노즐을 탈착하고 , 해당 수납위치의
표시가 노즐없음으로 되는지 확인합니다 .
58404-L4-00
7
ANC 를 청소합니다 .
노즐의 검출 상태가 실제의 노즐의 유무와 다를
경우는 , 노즐을 탈착해서 내부를 육안으로 확인합
니다 . 먼지나 칩 등이 부착되어 있으면 , 제거하고
버큠 ASSY 로 청소해 주십시오 .
c
주의
먼지 등의 명백한 원인 이외에 , ANC 내의 노즐 검출상태가
안정하지 않거나 , 또는 검출되지 않을 경우에는 , 야마하
또는 판매 대리점으로 연락해 주십시오 .
자체적인 분해 청소는 보증 대상이 안됩니다 .
8
ANC 의 셔터를 닫습니다 .
[ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의 셔터를
닫아 주십시오 .
ANC 센서 동작확인 화면
Step 5
테이블을 선택 ANC 그림을 클릭
2-303
79
3-SP
80
ANC 센서 동작확인
Step 6
헤드2에서 사용하는 303노즐
격납위치 : No.79
색깔 테두기 (빨강/파랑/노랑/초록) :노즐등록 있음
헤드 3에서 사용하는 특주노즐
격납위치 : No.80
검은 테두리 : 노즐등록 없음
그레이 아웃 :현재 노즐있음
흰색 : 현재 노즐없음
노즐 격납위치/센서상태의 예
5-1
5

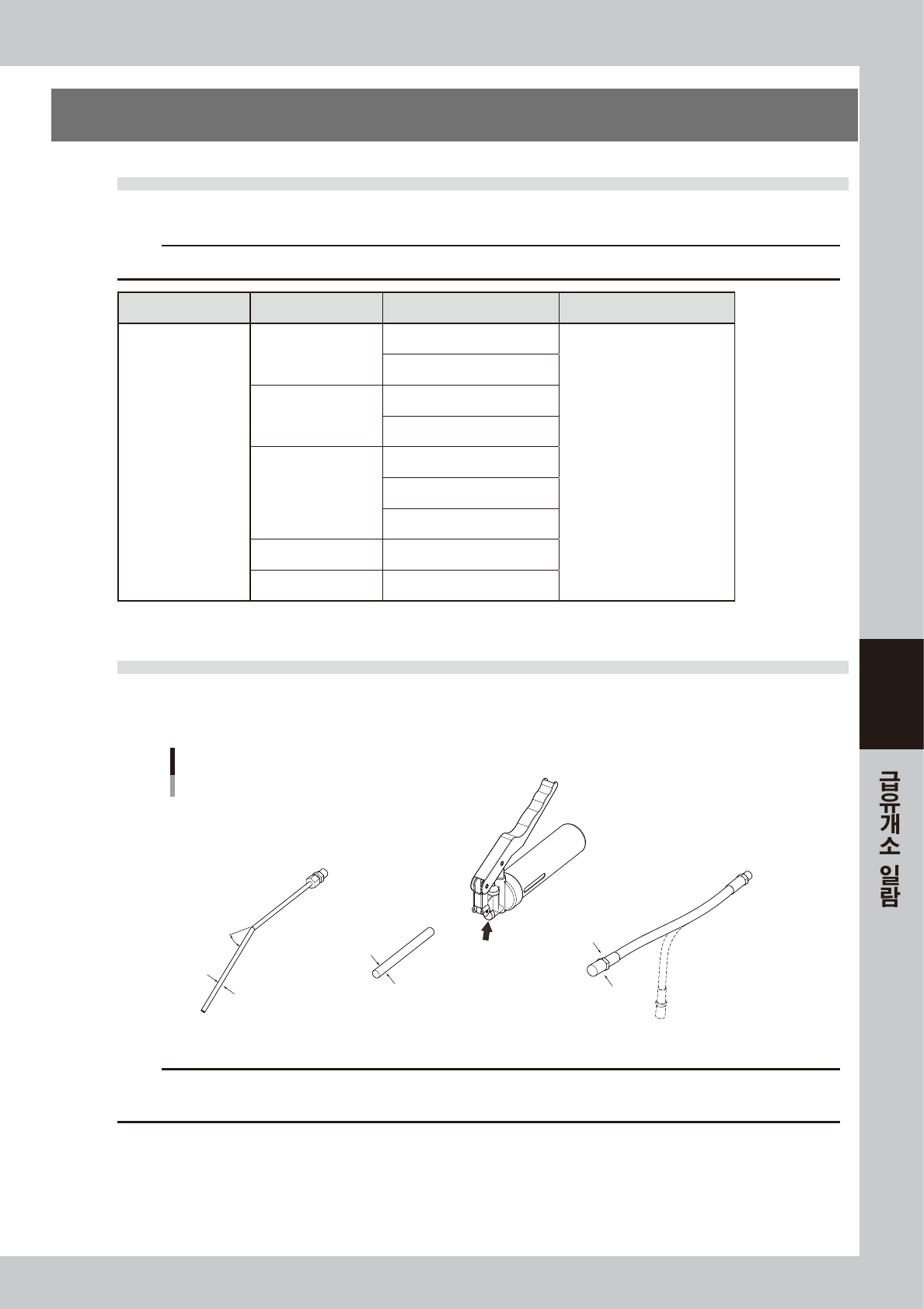

1. 급유준비
1.1 적용 구리스
구리스 급유를 실시할 경우는, 반드시 하기의 야마하 지정 구리스를 사용해 주십시오 .
c
주의
지정외의 구리스를 사용하면 , 장비가 손상될 경우가 있습니다 .
급유개소 대상 구리스 명칭
본체
X축
볼스크류
NSL 구리스
부품번호 :K48-M3856-00X
가이드
Y축
볼스크류
가이드
W 축 (U 축 )
볼스크류
가이드
6 각 스플라인
PU 축 볼스크류
헤드 Z 축 스플라인 샤프트
1.2 구리스건
구리스 급유에 사용하는 구리스 건은 , 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.
급유지시에 따라서 선단 노즐을 변경해 주십시오 .
구리스 건
구리스 건
30도 굽은타입 노즐
표준타입 노즐
여기에서 선단노즐을
바꿔 끼운다
플렉시블 타입 노즐
30°
선단부 외경 φ14
선단부 외경 φ10
선단부 외경 φ5
57500-L4-00
c
주의
선단의 노즐은 사용하는 구리스별로 각각 준비해 주십시오 . 특성이 다른 구리스를 혼합해서 사용하면 , 장비의 성능에 영향을
미칠 우려가 있습니다 .
