6-1 1 6 5 벨 트의 텐션을 느슨 하 게 합 니다 . 1 . 육 각렌치 2 개 로 텐션 이 걸려 있 는 풀리 의 고정볼트를 풉 니다 . 풀 리쪽 : 육 각 렌치 5 m m 고 정 볼 트 쪽 : 육각렌치 4mm 2. 육각 렌 치 (3) 로 풀리 브래 킷 의 고 정 볼 트 를 풉니 다 . (DS 의 출구 컨베 이 어 W3 축만 ) 3. 텐셔 너 ( 풀리 / 풀리 브래 킷 ) 를 긴 구멍 끝…
6-10
6
■ 레인1

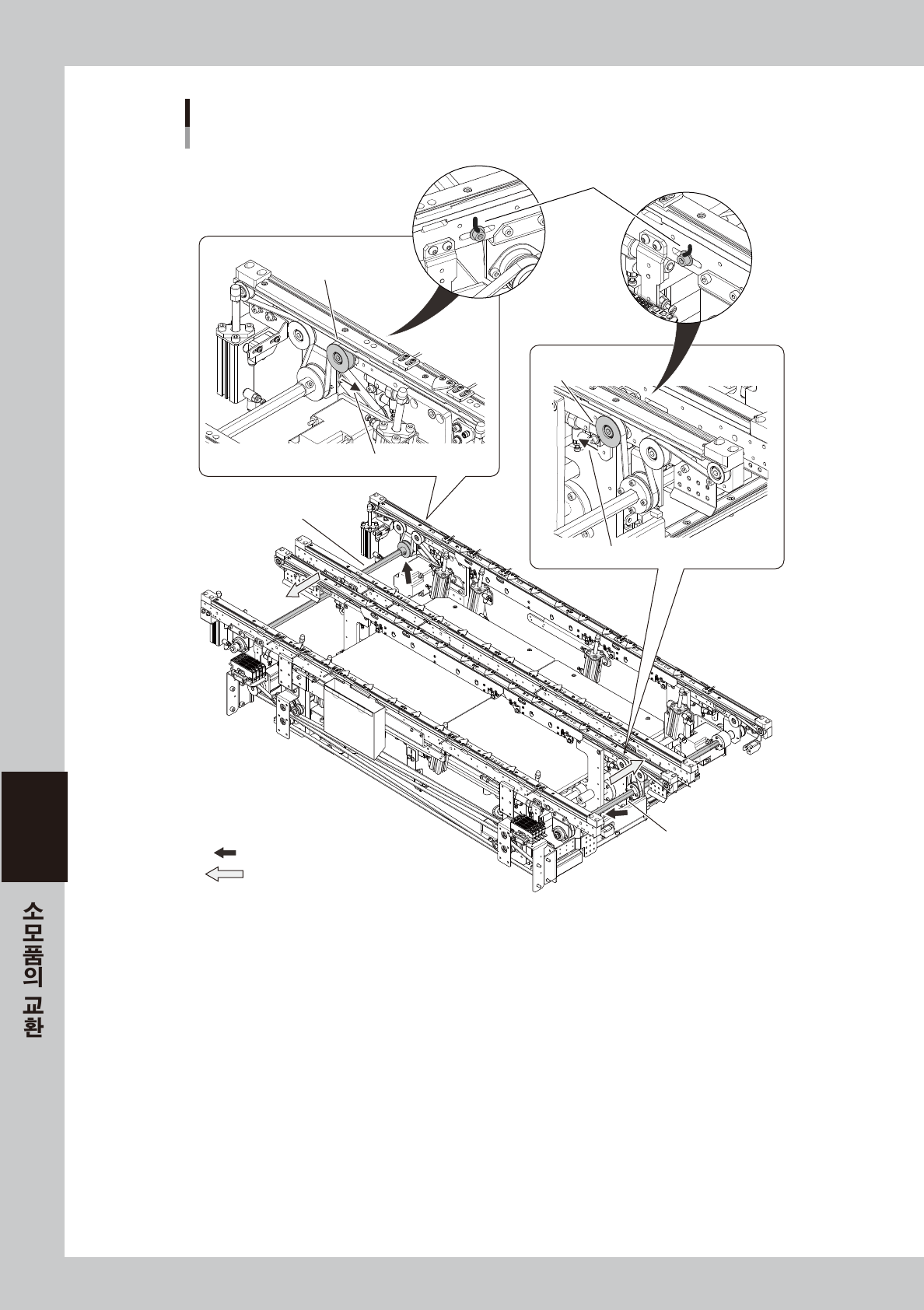

컨베이어 벨트의 교환
듀얼 레인
<레인1쪽 컨베이어>
이 풀리를 푼다
<레인2쪽 컨베이어>
이 풀리를 푼다
풀리 고정볼트의 위치를
유성펜으로 마킹한다
■ 레인2
풀리를 이동시키는 방향
풀리를 이동시키는 방향
：풀리와 샤프트를 분리하는 장소
：샤프트를 빼는 방향
57615-L4-00
6-11
6
5
벨트의 텐션을 느슨하게 합니다 .
1. 육각렌치 2 개로 텐션이 걸려 있는 풀리의
고정볼트를 풉니다 .
풀리쪽 : 육각렌치 5mm
고정 볼트쪽 : 육각렌치 4mm
2. 육각렌치 (3) 로 풀리 브래킷의 고정볼트를
풉니다 .(DS 의 출구 컨베이어 W3 축만 )
3. 텐셔너 ( 풀리 / 풀리 브래킷 ) 를 긴 구멍 끝
까지 ( 푸는 방향 ) 이동시킵니다 .
57616-L4-00
6
샤프트를 분리합니다 .
육각렌치 (3) 로 샤프트의 고정볼트를 분리하고
구동용 풀리로부터 샤프트를 당겨서 뺍니다 .
( 위치는 Step4 의 그림참조 )
57617-L 4-0 0

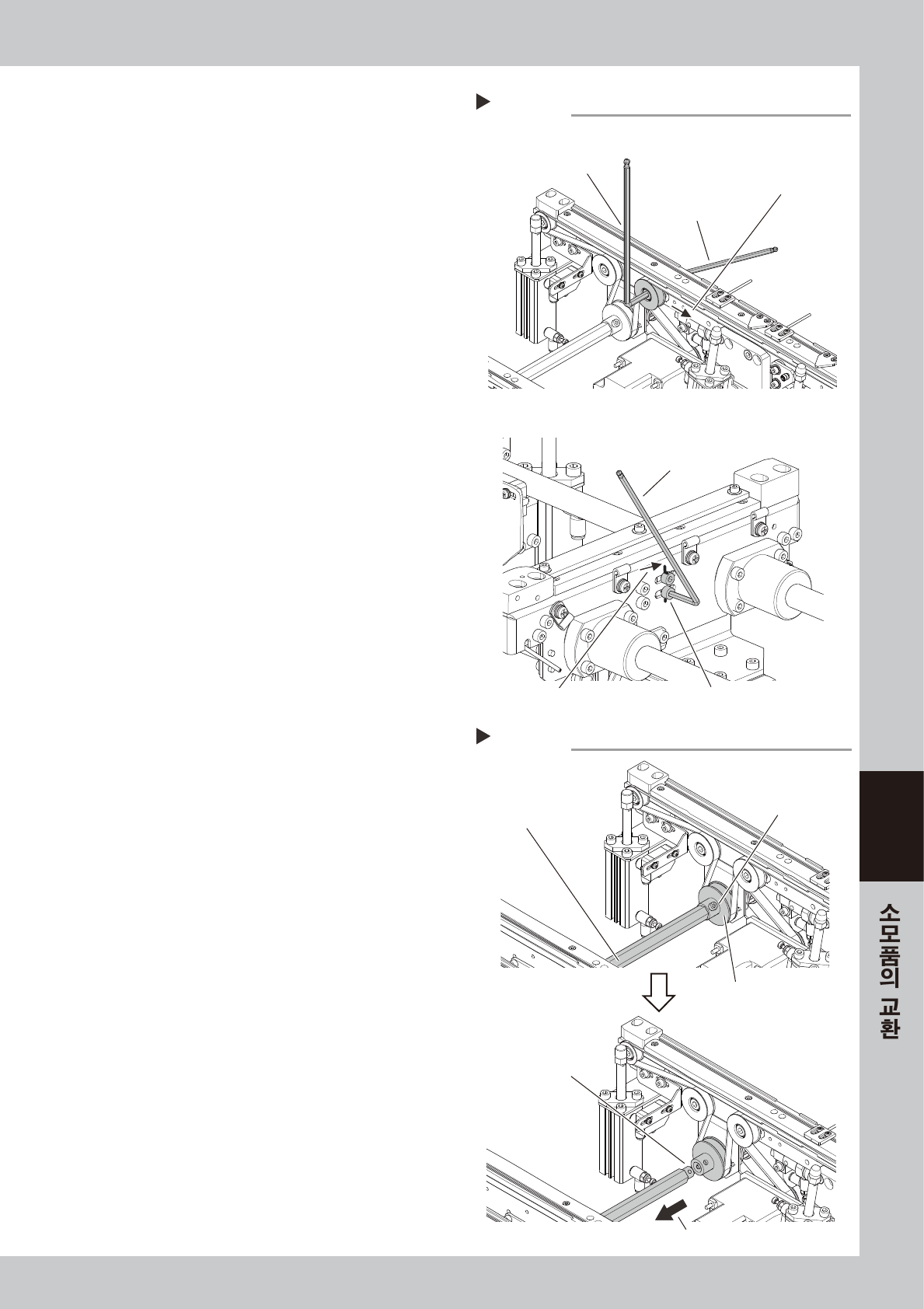

벨트의 텐션 풀기
Step 5
<듀얼 스테이지:출구 컨베이어(W3축)>
육각렌치(3)
풀리 브래킷 고정볼트
육각렌치(4)
<듀얼레인:레인2>
육각렌치(5)
※고정 볼트측
풀리를 이동시켜서 벨트를 푼다
풀리를 이동시켜서
벨트를 느슨하게 한다
구동용 풀리와 샤프트의 분리
Step 6
6각 스플라인 샤프트
구동용 풀리
샤프트 고정볼트
벨트를 빼는 틈새
샤프트를 화살표 방향으로 샤프트를 당긴다

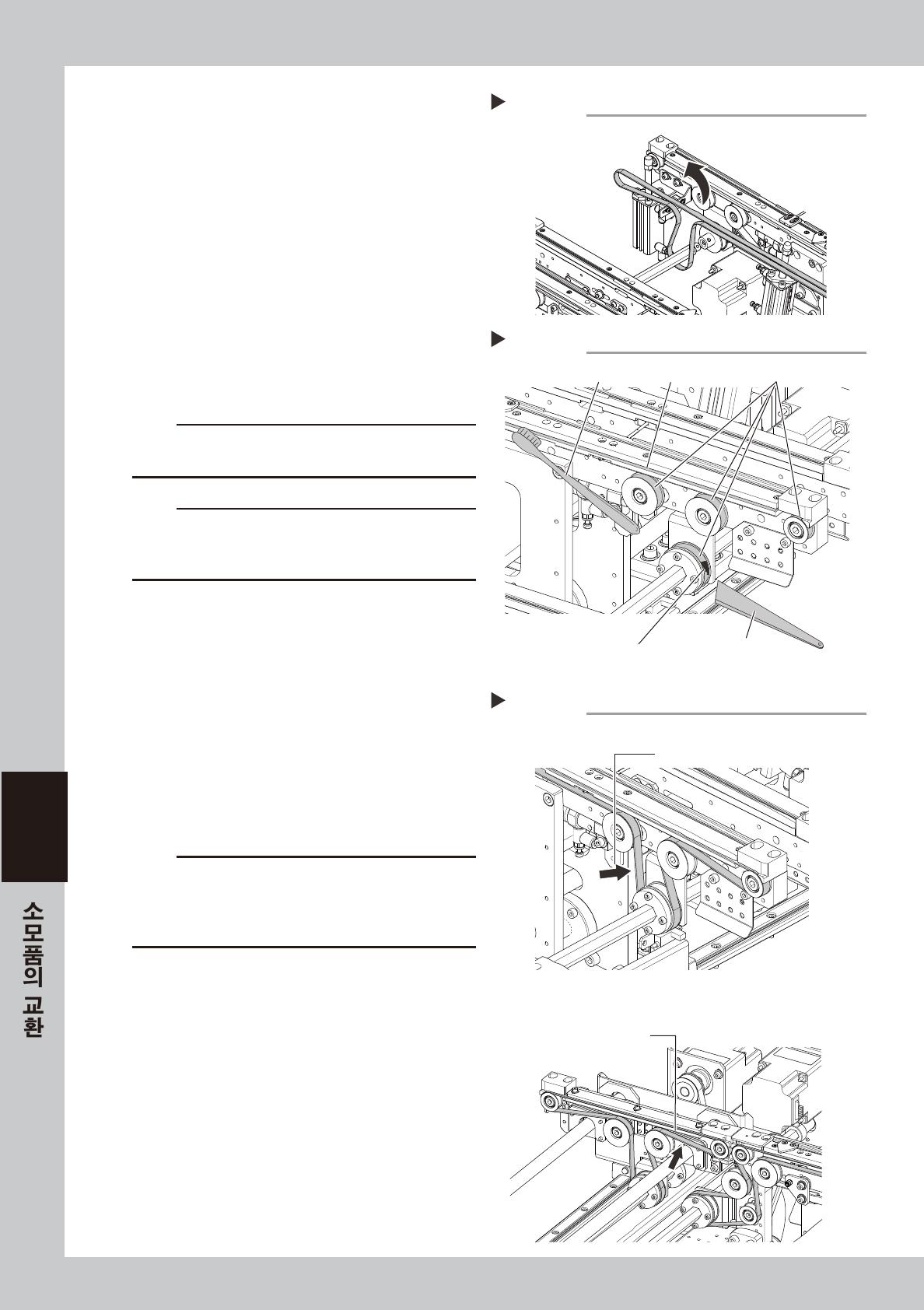

6-12
6
7
컨베이어로부터 벨트를 탈거합니다 .
샤프트와 구동용 풀리의 틈새로부터 벨트를 탈거
해 주십시오 .
57618-L4-00
8
벨트 가이드와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착되어 있는
벨트의 마모 가루는 버큠 ASSY( 옵션 ) 로
흡인해 주십시오 .
2. 풀리 외주면에 벨트의 마모 가루가 부착되어
있을 경우에는 , 플라스틱 헤라 등으로 제거합
니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
57619-L4-00
c
주의
풀리나 가이드에 상처내지 않도록 , 플라스틱 헤라와 브러시
를 사용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제(IPA 등) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가
튀지 않도록 주의해서 청소해 주십시오 .
9
컨베이어 벨트를 교환합니다 .
1. 새로운 컨베이어 벨트를 텐셔너 ( 풀리 ) 에
임시로 걸어둡니다 .
2. 고정볼트를 체결해서 샤프트를 고정합니다 .
3. 텐셔너 ( 풀리 / 풀리 브래킷 ) 를 Step4 에서
마킹한 위치까지 이동시키고 고정볼트를 체결
합니다 .
4. 벨트가 느슨하면 , 텐셔너 ( 풀리 / 풀리 브래킷 )
의 위치를 조절해서 벨트 텐션을 걸어 주십시
오.
57620-L4-00
c
주의
풀리 , 풀리 브래킷의 고정볼트의 체결 토르크는 다음과 같습
니다 . 심하게 조이지 않도록 주의해 주십시오 .
•
풀리 고정볼트 :5.5N
•
m
•
풀리 브래킷 고정볼트 :3.8N
•
m
컨베이어 벨트의 탈거
Step 7
가이드・풀리의 청소
Step 8
헤라(플라스틱)
풀리 외주면브러시
벨트 가이드
벨트의 마모가루가
부착되어 있는 상태
벨트의 텐션 측정장소
Step 9
■ 듀얼(싱글)레인, 듀얼 스테이지 W1
텐션 측정장소
■ 듀얼 스테이지 출구
출구 컨베이어 텐션측정 장소
