1.2 정기적인 점검과 청소의 중요성
장비의 유지보수를 실행하면서, 정기적인 점검 및 청소를 하는 것은 상당히 중요한 요소입니다. 점검•청소
등의 작업을 소홀히 하면 장비의 성능이 발휘되지 않고 , 실장의 트러블 , 경우에 따라서는 장비의 고장으로
이어질 가능성이 있습니다.
예:
•
노즐오염에 의해 노즐자체를 잘못 인식하여 미실장이 발생한다 .
•
에어경로의 더러움에 의해 흡착 , 실장 에러가 다량 발생한다 .
•
피더 , 피더 플레이트의 점검부족으로 흡착 에러가 다량 발생한다 .
•
광학계 장치 ( 카메라 , 조명 등 ) 의 더러움에 의해 인식불량이 발생한다 .
•
각 축의 구리스 도포 부족으로 이상한 소리가 발생한다 .
•
밸브 등의 점검부족으로 기판고정과 반송에 실패한다 .
상기의 예로 대표되는 것과 같이 , 정기적인 점검 및 청소를 소홀히하면 장비의 트러블을 일으키는 원인이 됩니
다. 필히 정기적인 점검 및 청소를 해서 장비를 최적의 상태로 사용하실 것을 권장합니다.
n
요점
점검이 효율적으로 실행되도록 , 권말에 점검항목을 정리한「점검 체크시트」를 마련했습니다 .
점검시에 활용해 주십시오 .

1-3
1
2. 유지보수 작업의 준비
본서에서 지금부터 설명하는 작업 내용은 , 장비의 성능을 유지하기 위해 사용하는 도중에 기능이 서서히 떨어질
가능성이 있는 부품 ( 소모품 ) 등의 교환방법을 중심으로 쓰여 있습니다 . 나아가 , 고장시에는 사용자 레벨에서
간단히 교환 가능한 부품에 대해서도 똑같이 설명합니다 .
2.1 소모품과 교환부품 ( 고장시 )
2.1.1 소 모품
소모품이란 , 사용중에 서서히 기능이 떨어질 가능성이 있는 부품을 말합니다. 본 장비에서는 아래의 부품이
소모품으로서 준비되어 있으며 , 유지 보수시 필요에 따라 교환합니다.

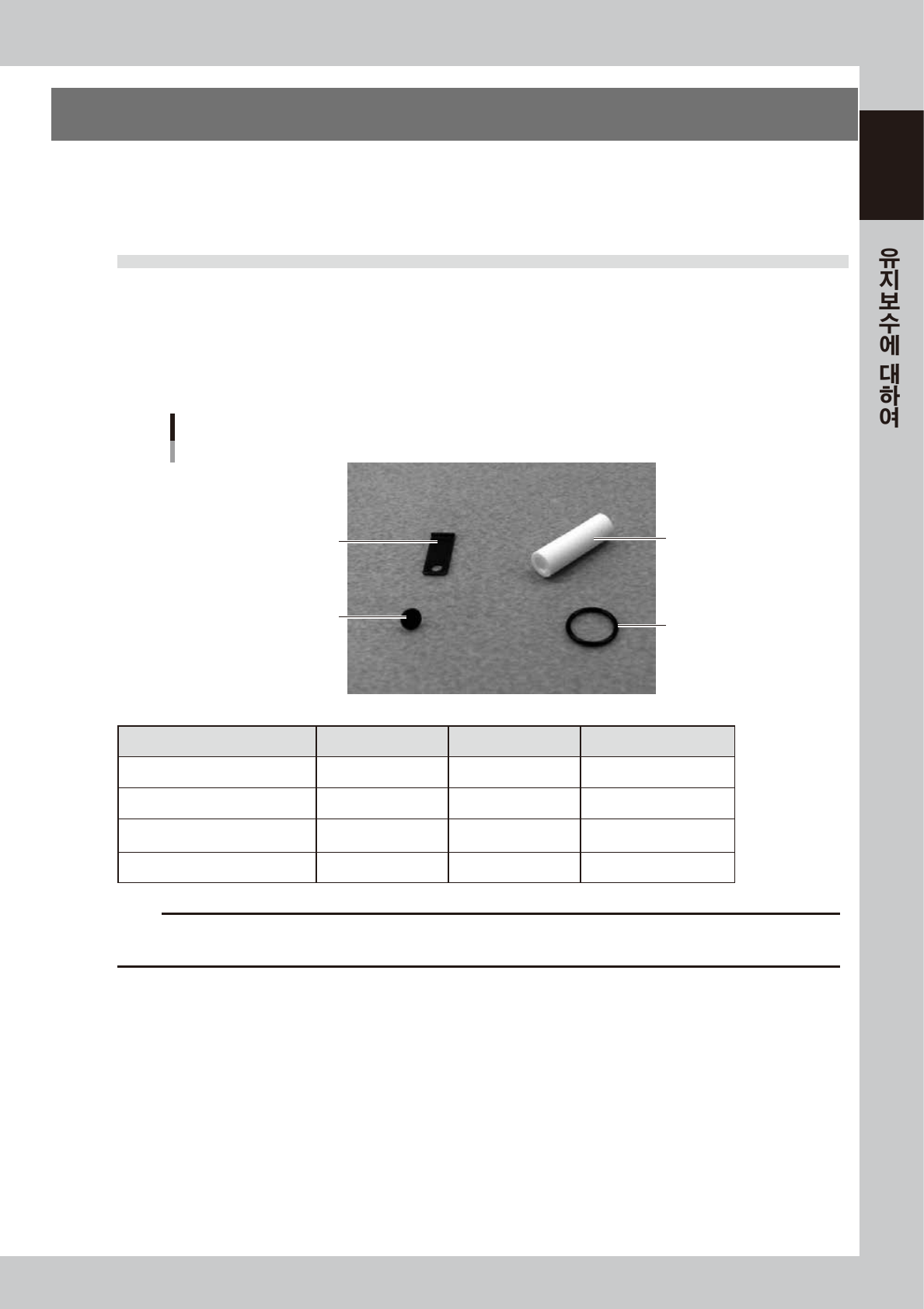

■ 소모품 ( 동봉품 )
소모품
동봉품
이젝터 필터
이젝터 O링
노즐 판스프링
노즐 판스프링 고정용 나사
57101-L4-00
명칭 부품명칭 부품번호 비고
노즐 판스프링 LEAF SPRING KG7-M7137-A0X
노즐 판스프링 고정용 나사 SCREW,PAN HEAD 90990-08J016 M2xL2.5
이젝터 필터 FILTER K46-M8527-C0X
이젝터 O 링 O-RING 90990-17J010
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 , 예고없이 변경될 경우가 있으므로 , 주문시에는 반드시 최신 내용인지 대리점에 확인해 주십시오 .

1-4
1

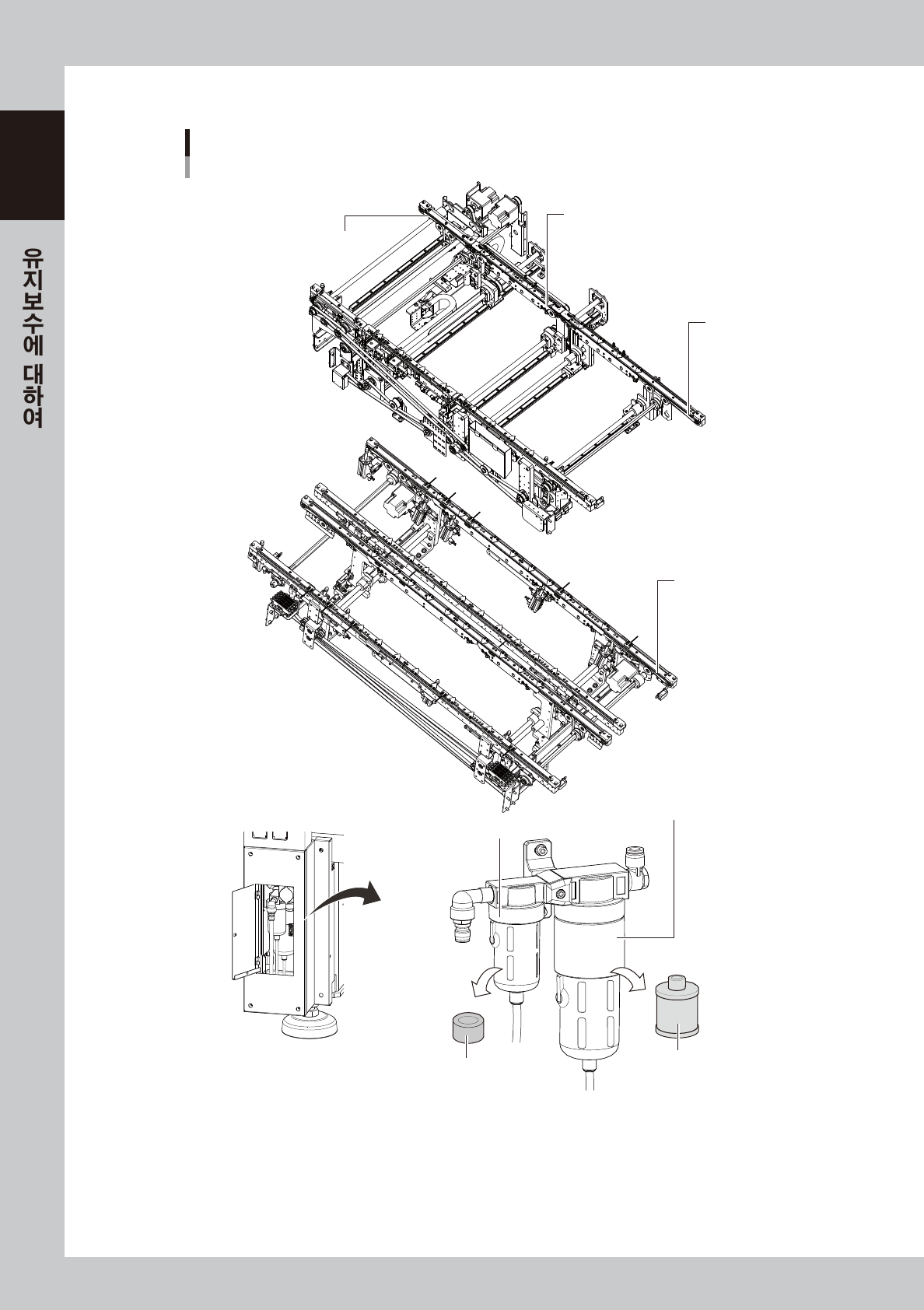

■ 소모품 ( 옵션 구입품 )
소모품
옵션 구입품
컨베이어 벨트 (스테이지2용)
컨베이어 벨트 (출구용)
<듀얼 스테이지>
<듀얼 / 싱글 레인 공통>
컨베이어 벨트
(스테이지1용)
컨베이어 벨트
에어 필터
오일 미스트 필터
<에어 미스트/필터>
미스트 필터 엘리먼트
에어 필터 엘리먼트
57102-L 4 -10
