1.1.1 노즐 해방시의 진공레벨
하기의 표에서 나타내는 수치는 , 진공압을 이용한 수치입니다.
에어원과 환경에 따라서 수치가 다소 달라지므로 , 유지 보수시의 참고값으로서 사용하여 주십시오 .
■
개방상태 규격치 일람
노즐 개방상태 규격치 비고
Typ e301A 160~200
표준 노즐
Typ e302A 80~120
Type311A 180~210
협인접 노즐Typ e312A 140~180
Typ e313A 60~100
Typ e303A/Type314A
*
50~90
표준
•
협인접 공통노즐Typ e304A/Type315A
*
40~80
Typ e307A/Type318A
*
40 〜 80
노즐 없음 40~80
n
요점
⁎표시 노즐은 다른 노즐에 비해 노즐 홀이 크기 때문에, ⁎표시 노즐이 상기의 규격치를 넘으면 , 헤드내의 에어 경로 ( 스플라인
샤프트 ) 가 더러워져 있을 가능성이 높습니다.
2-5
2
1.2 육안으로 확인하기
육안으로 확인하는 방법으로서 하기의 2 종류가 있습니다.
■ 노즐을 빼내어 확대경으로 확대해서 본다
노즐 선단부
노즐 구멍에 솔더가
부착되어 있다
노즐 선단(평면)에
솔더가 부착되어 있다
노즐 구멍
노즐상태의 확인 포인트
◆ 정상인 상태
NG 개구부가 막혀 있는 상태 NG 선단이 빛나고 있는 상태
57200-L4-00
c
주의
상기의 확인을 한 상태에서 NG 라고 판단된 경우는 , 노즐의 개구부 및 선단부를 청소해 주십시오 .
청소방법에 관해서는 제 3 장「1.2 노즐의 청소」및「2.1 노즐 에어경로의 청소」를 참조해 주십시오 .
■ 헤드로부터 각 노즐을 빼서 확인하는 방법
1. 노즐을 빼기 쉬운 위치에 헤드를 이동시켜서 , 손으로 노즐을 빼 주십시오 .
2. 확인 및 노즐청소가 완료되면 , 노즐의 방향에 주의해서 원위치에 세팅합니다 .
n
요점
좀더 간편한 방법은 , 헤드에 장착되어 있는 노즐을 거울 등으로 확인할 수 있습니다 .
■ 노즐 스테이션에서 노즐을 빼서 확인하는 방법
1. 모든 노즐을 노즐 스테이션에 수납합니다 .
2. 「장치」화면의 [ 노즐 STN 셔터 ] 버튼을 눌러서 , 노즐을 탈착 가능한 상태로 합니다 .
3. 확인 및 노즐청소가 완료되면 , 노즐을 원위치에 되돌린 후에 [ 노즐 STN 셔터 ] 버튼을 누릅니다 .
2-6
2

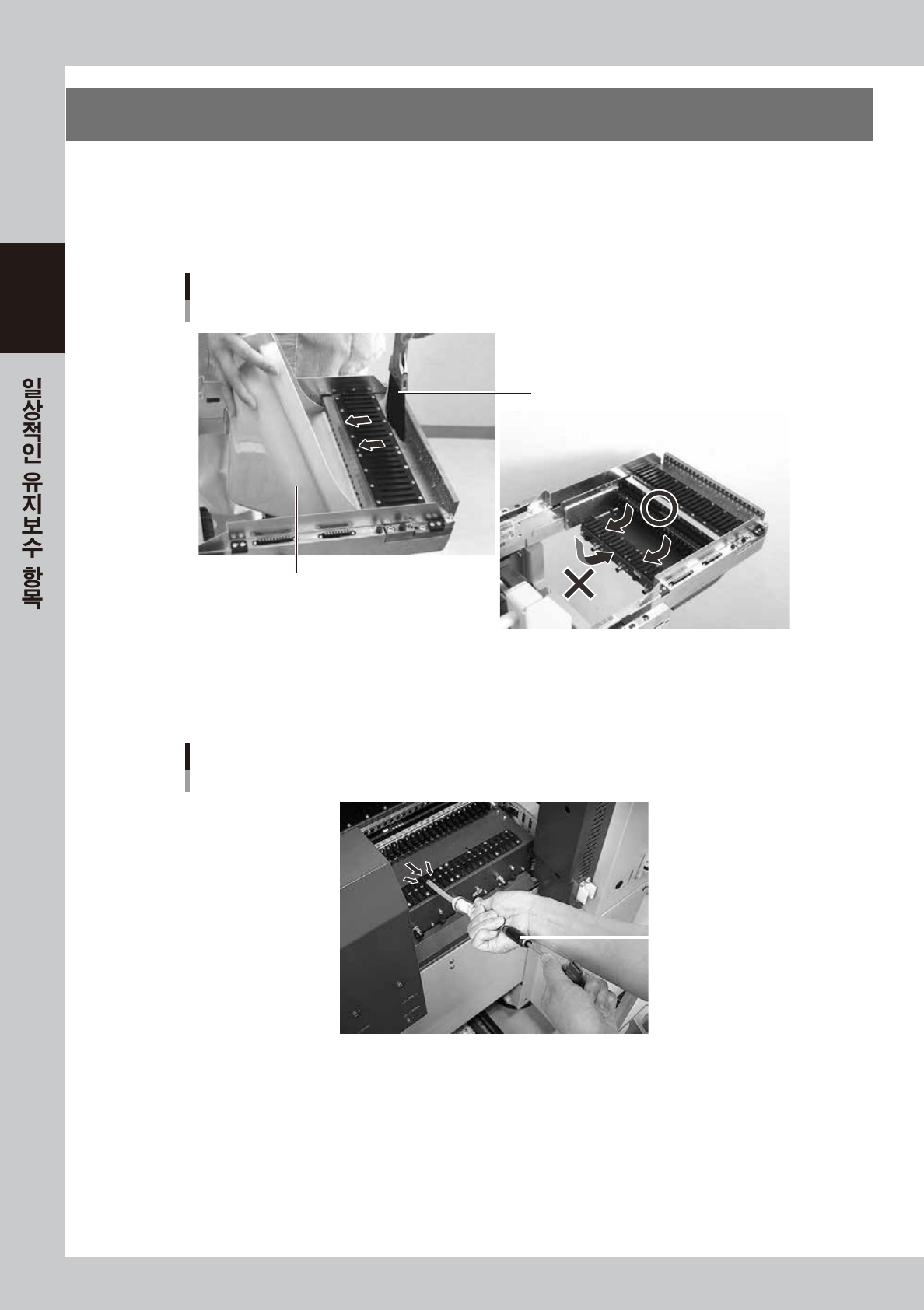

2. 피더 플레이트의 청소
피더 플레이트상에 칩과 이물질이 떨어져 있으면 , 피더세팅을 할 때 이물질이 끼여서 흡착위치의 이탈을 발생시
키는 원인이 됩니다 . 이것을 막기 위해 정기적으로 점검
•
청소할 것을 권장합니다 .
■ 부속 브러시로 청소
부속 브러시를 사용해서 다음과 같이 청소해 주십시오 .
청소용 브러시
피더 플레이트의 청소
쓰레받기
브러시를 사용
57202-L4-00
■ 청소기 또는 버큠 ASSY( 옵션 ) 로 청소
가정용 청소기 또는 옵션인 버큠 ASSY(KHY-M88V0-A0X) 를 장비 정면의 에어 커넥터에 접속해서 , 미세한 이물질 등
을 빨아 들이듯이 청소해 주십시오 .
피더 플레이트의 청소
버큠 ASSY
버큠 ASSY를 사용
57203-L4-00
