3-24 3 ■ 레인1 컨베이어 벨트의 교환 듀얼 레인 이 풀리를 푼다 이 풀리를 푼다 풀리 고정볼트의 위치를 유성펜으로 마킹한다 ■ 레인2 풀리를 이동시키는 방향 풀리를 이동시키는 방향 레인2쪽 컨베이어 레인1쪽 컨베이어 5 73 55 -L4-00
3-23
3
4
텐셔너의 위치를 마킹합니다 .
벨트의 텐션을 풀기 전에 텐셔너 ( 풀리 / 풀리 브래킷 ) 의 고정볼트의 위치를 유성펜으로 마킹합니다 .
■ W2축(스테이지1)
■ W3축(출구 컨베이어)
컨베이어 벨트의 점검
듀얼 스테이지
■ W1축(스테이지2)
이 풀리 브래킷을 푼다
W2 컨베이어
이 풀리를 푼다
W1 컨베이어
이 풀리를 푼다
풀리 고정볼트의 위치를
유성펜으로 마킹한다
풀리 브래킷의 위치를 유성펜으로 마킹한다
풀리를 이동시키는방향
풀리를 이동시키는 방향
출구 컨베이어
57326-L4-00
3-24
3

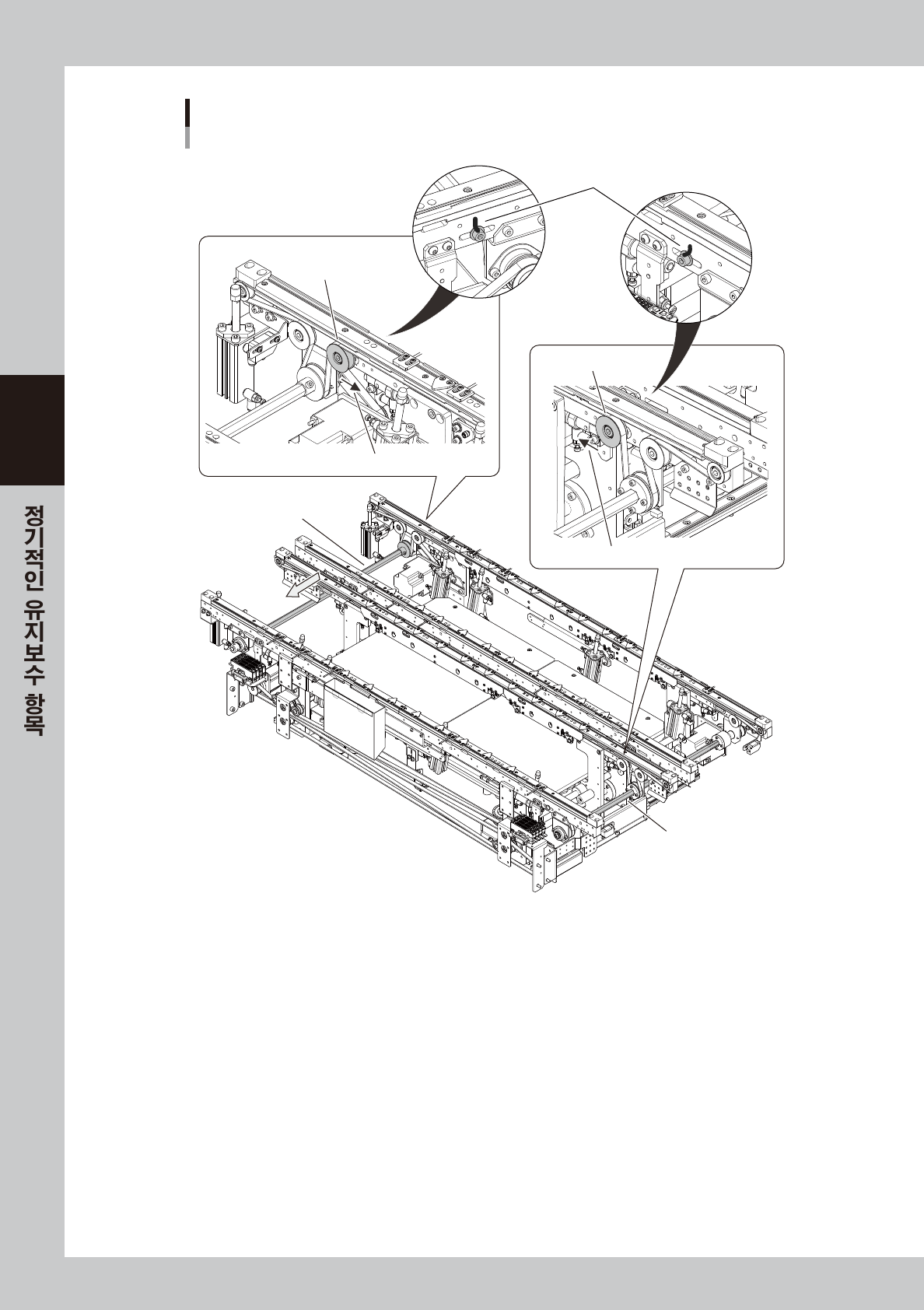

■ 레인1
컨베이어 벨트의 교환
듀얼 레인
이 풀리를 푼다
이 풀리를 푼다
풀리 고정볼트의 위치를
유성펜으로 마킹한다
■ 레인2
풀리를 이동시키는 방향
풀리를 이동시키는 방향
레인2쪽 컨베이어
레인1쪽 컨베이어
57355-L4-00
3-25
3
5
벨트를 느슨하게 합니다 .
1. 육각렌치 2 개로 텐션이 걸려있는 풀리를 풀어
서 , 긴 구멍의 끝까지 ( 푸는 방향 ) 이동시켜
주십시오 .
풀리측 : 육각렌치 (5mm)
고정측 : 육각렌치 (4mm)
2. 육각렌치 (3) 로 풀리 브래킷 고정볼트를 느슨
하게 합니다 .(DS 출구 컨베이어 W3 축만 )
3. 텐셔너 ( 풀리 / 풀리 브래킷 ) 를 긴 구멍의 끝
까지 ( 푸는 방향 ) 이동시켜 주십시오 .
57356-L4-00
6
컨베이어로부터 벨트를 분리합니다 .
풀리와 컨베이어 가이드부의 벨트 홈으로 부터
컨베이어 벨트를 분리해 주십시오 .
7
컨베이어 벨트를 점검합니다 .
분리한 벨트의 반송면에 균열이나 마모 , 보풀 등
의 유무를 확인합니다 . 마모나 보풀 등이 심할 경
우는 , 제 6 장「4.1 컨베이어 벨트의 교환」을 참
조해서 교환해 주십시오 .
8
벨트 가이드와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착되어 있는
벨트의 마모 가루는 , 버큠 ASSY( 옵션 ) 로
흡인해 주십시오 .
2. 풀리의 외주면에 벨트의 마모 가루가 부착되어
있을 경우에는 , 플라스틱 헤라 등으로 제거합
니다 .
3. 벨트 가이드부에 마모 가루가 들어가 있을
경우에는 , 브러시 등으로 제거해 주십시오 .
57357-L4-00
c
주의
헤라와 브러시를 사용할 때에는 , 풀리나 가이드에 상처내지
않도록 , 주의해서 사용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제(IPA 등) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가 튀
지 않도록 주의해서 청소해 주십시오 .
9
컨베이어 벨트를 원상태로 장착합니다 .
1. 벨트를 텐션이 걸려 있는 풀리에 임시로 걸어
둡니다 .
2. 텐셔너 ( 풀리 / 풀리 브래킷 ) 를 Step4 에서
마킹한 위치까지 이동시켜서 볼트를 체결합니
다.
3. 벨트가 느슨할 경우에는 , 텐션이 걸려있는
풀리의 위치를 조절해서 벨트에 텐션을 걸어
주십시오 .
c
주의
풀리와 풀리 브래킷의 고정볼트 체결 토르크는 다음과 같습
니다 . 심하게 조이지 않도록 주의해 주십시오 .
•
풀리 고정볼트 :5.5N
•
m
•
풀리 브래킷 고정볼트 :3.8N
•
m

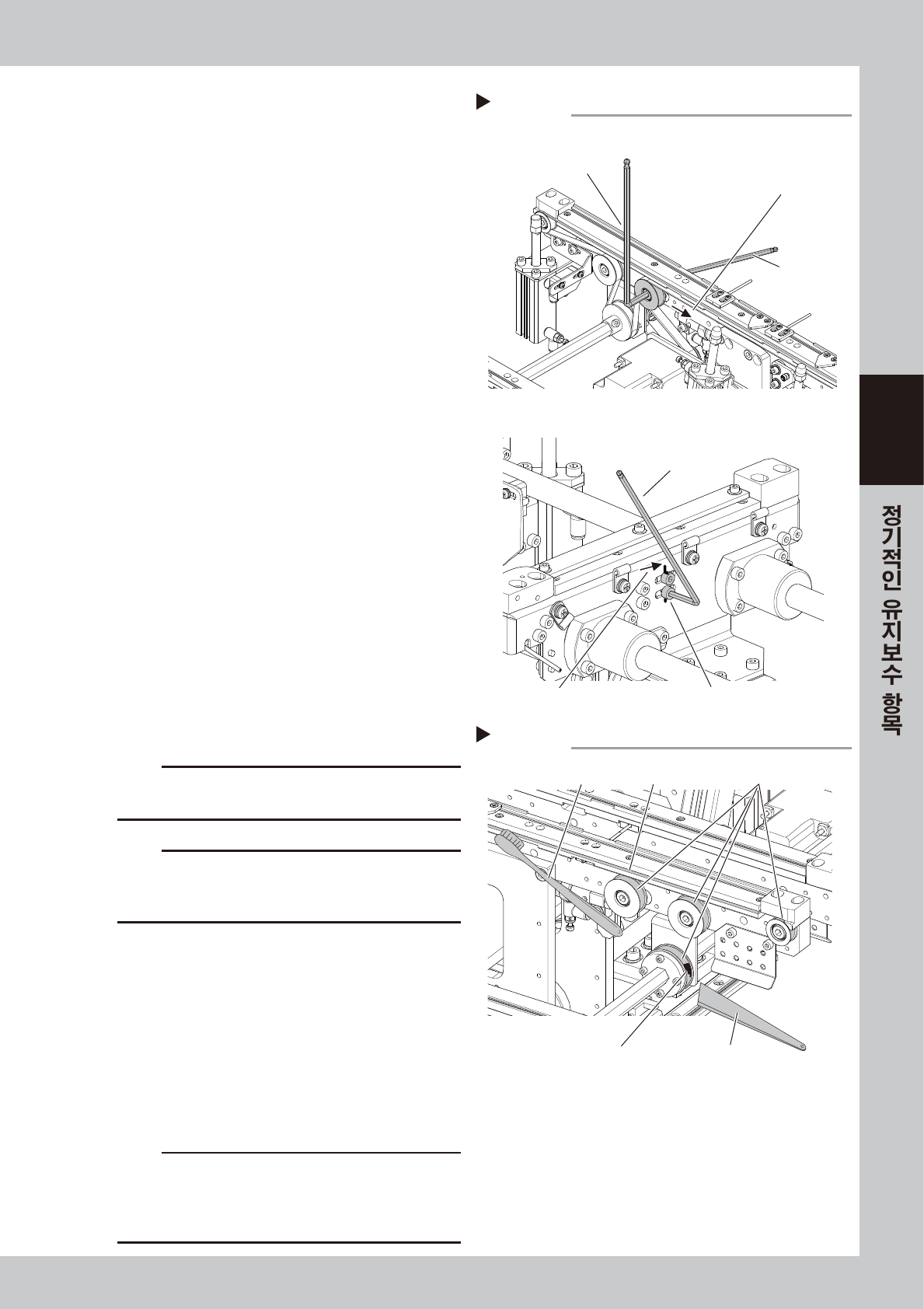

컨베이어 벨트 풀기
Step 5
<듀얼 스테이지 : 출구 컨베이어(W3축)>
육각렌치 (3)
풀리 브래킷 고정볼트
육각렌치 (4)
<듀얼 레인 : 레인2>
육각렌치 (5)
※고정 볼트쪽
풀리를 이동시켜서 벨트를 푼다
풀리를 이동시켜서 벨트를 푼다
가이드와 풀리의 청소
Step 8
플라스틱 헤라
풀리 외주면브러시
벨트 가이드
벨트의 마모가루가
부착되어 있는 상태
