使用手册 SIPLACE X- 系列 3 技术数据和组件 使用软件版本 713.0 或更新 版本 11/2019 3.3 尺寸和重量 103 3.3.1.1 尺寸总览 3 图 3.3 - 1 尺寸总览 - 示例为 X2 S / X3 S / X4 S 型贴片机 示例： (1) 长度 = 1948 mm (2) 宽度 = 2647 mm (3) 高度 1852 mm
3 技术数据和组件 使用手册 SIPLACE X- 系列
3.3 尺寸和重量 使用软件版本 713.0 或更新 版本 11/2019
102
3.3 尺寸和重量
3.3.1 技术数据 - 尺寸和重量
3
长度
*a
无传送导轨延长件也无护手装置
带传送导轨延长件也带护手装置
带传送导轨延长件 （一端）
带传送导轨延长件 （两端）
1915 mm
1948 mm
2191 mm
2433 mm
宽度
贴片机保护壳的外部轮廓
带显示器和键盘
*b
在料车上，并且料台处于 “ 最靠外 ” 位置 （握柄折入）
在料车上，并且料台处于 “ 最靠外 ” 位置 （握柄折出）
2647 mm
2940 mm
2890 mm
3640 mm
贴片机高度 （适用于 930 mm PCB 传送导轨高度）
最高到显示器的顶部边缘
带有双色指示灯
带有三色指示灯
无指示灯 （包装的高度）
带折叠式保护盖
1,630 mm
1852 mm
1893 mm
1658 mm
2120 mm
贴片机的离地间隙
（适用于 900 mm PCB 传送导轨高度）
（适用于 930 mm PCB 传送导轨高度）
（适用于 950 mm PCB 传送导轨高度）
195 mm ± 15 mm
225 mm ± 15 mm
245 mm ± 15 mm
重量
SIPLACE X4i S （不带元件料车的贴片机）
SIPLACE X4i S （已装满供料器模块）
SIPLACE X4 S （不带元件料车的贴片机）
SIPLACE X4 S （已装满供料器模块）
SIPLACE X3 S （不带元件料车的贴片机）
SIPLACE X3 S （已装满供料器模块）
SIPLACE X2 S （不带元件料车的贴片机）
SIPLACE X2 S （已装满供料器模块）
3430 kg
4000 kg
3430 kg
4000 kg
3410 kg
3970 kg
3390 kg
3950 kg
位置
*c
5.73 m²
每个单元区域的承重量
带 4 个 X 元件料车的 X- 系列 S 贴片机 6.1 kN/m²
贴片机支脚数量 6
最大噪音排放 75 dB (A)
*)a 从贴片机保护装置的外部轮廓测量。
*)b 可选
*)c 从贴片机保护装置的外部轮廓和从键盘处 （无传送导轨延长件）测量。
重要说明
紧挨着 SIPLACE X- 系列 S 贴片机装配贴片机 （S 系列、 F 系列、HS 系列、HF 系列、X 系列或 D 系列）时，注意两台贴片机之间的空间
有限。在这类情况下，请使用一个合适的传送导轨延长件在两台贴片机之间为操作员创造一个 0.5 米宽的空间。
为实现最佳贴片性能，请为 SIPLACE X- 系列 S 生产线中的第一台贴片机安装一个输入传送导轨延长件，并为最后一台贴片机安装一个输
出传送导轨延长件。
使用手册 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 713.0 或更新 版本 11/2019 3.3 尺寸和重量
103
3.3.1.1 尺寸总览
3

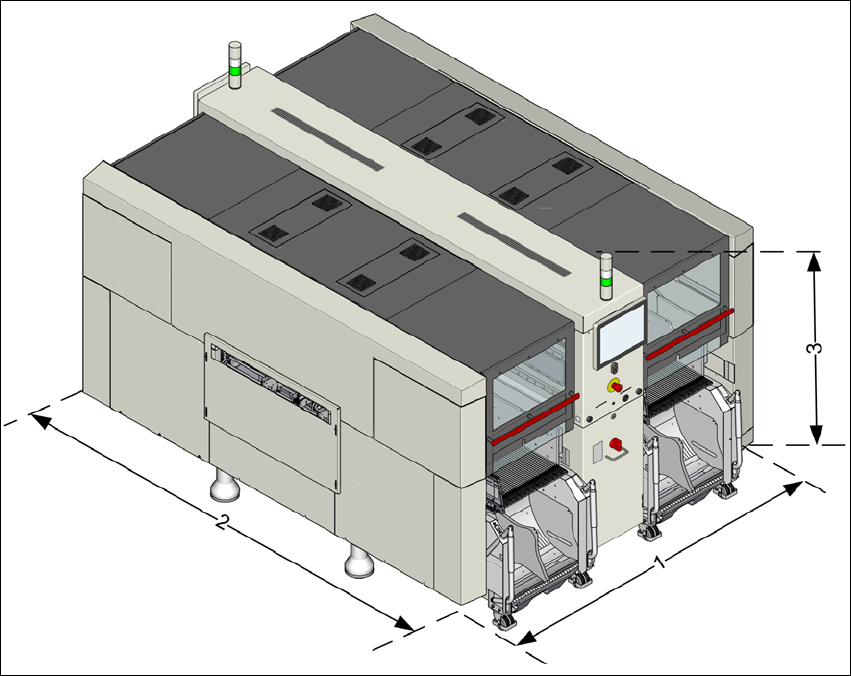

图 3.3 - 1 尺寸总览 - 示例为 X2 S / X3 S / X4 S 型贴片机
示例：
(1) 长度 = 1948 mm
(2) 宽度 = 2647 mm
(3) 高度 1852 mm
3 技术数据和组件 使用手册 SIPLACE X- 系列
3.3 尺寸和重量 使用软件版本 713.0 或更新 版本 11/2019
104
3.3.1.2 保护盖向上折起后的高度
3
图 3.3 - 2 保护盖向上折起后的高度 - 尺寸以毫米计 （示例为 SIPLACE X4i S 型贴片机）
所列尺寸为最大尺寸。PCB 传送导轨高度为 950 mm
(1) 随着设定的 PCB 传送导轨高度不同，此高度值也会有所不同
– 对于 900 mm PCB 传送导轨高度 = 195 mm ± 15 mm
– 对于 930 mm PCB 传送导轨高度 = 225 mm ± 15 mm
– 对于 950 mm PCB 传送导轨高度 = 245 mm ± 15 mm
