3 技术数据和组件 使用手 册 SIPLACE X- 系列 3.6 悬臂系统 使用软件版本 713.0 或更 新 版本 11/2019 132 3.6.5 X 轴的结构 3 图 3.6 - 5 X 轴的设计 - 贴片头支座视图 (1) 带有 X 轴线性马达 （主要部分）的贴片头支座 (2) 带有固定轴承 （主要部分）的 Y 轴线性 马达 (3) 带永磁铁的导向系统 （X 轴线性马达的次要部分） (4) 末端位置缓冲档 （4 件） (5)…
使用手册 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 713.0 或更新 版本 11/2019 3.6 悬臂系统
131
3.6.4 SIPLACE X2 S 型贴片机中悬臂的位置
3
图 3.6 - 4 悬臂的位置 - SIPLACE X2 S 型贴片机
(1) X 轴，1 号悬臂
(2) X 轴，1 号悬臂
(3) X 轴，2 号悬臂 （已覆盖）
(4) X 轴，2 号悬臂
(T) PCB 的传送方向
(1)
(3)
(2)
(4)
3 技术数据和组件 使用手册 SIPLACE X- 系列
3.6 悬臂系统 使用软件版本 713.0 或更新 版本 11/2019
132
3.6.5 X 轴的结构
3

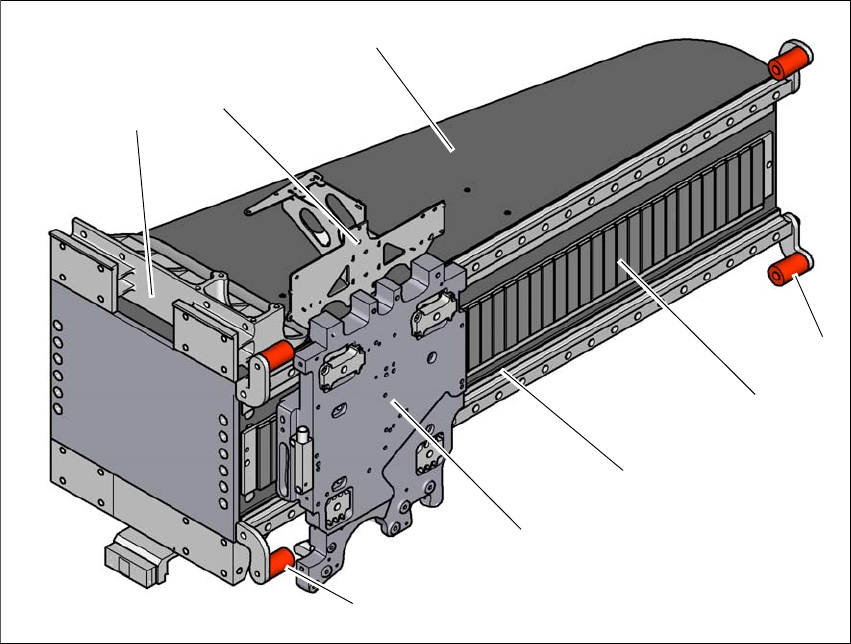

图 3.6 - 5 X 轴的设计
- 贴片头支座视图
(1) 带有 X 轴线性马达 （主要部分）的贴片头支座
(2) 带有固定轴承 （主要部分）的 Y 轴线性马达
(3) 带永磁铁的导向系统 （X 轴线性马达的次要部分）
(4) 末端位置缓冲档 （4 件）
(5) 悬臂
(6) 贴片头控制板支座
(7) 长度测量系统
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
使用手册 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 713.0 或更新 版本 11/2019 3.6 悬臂系统
133
3.6.6 Y 轴的结构
3

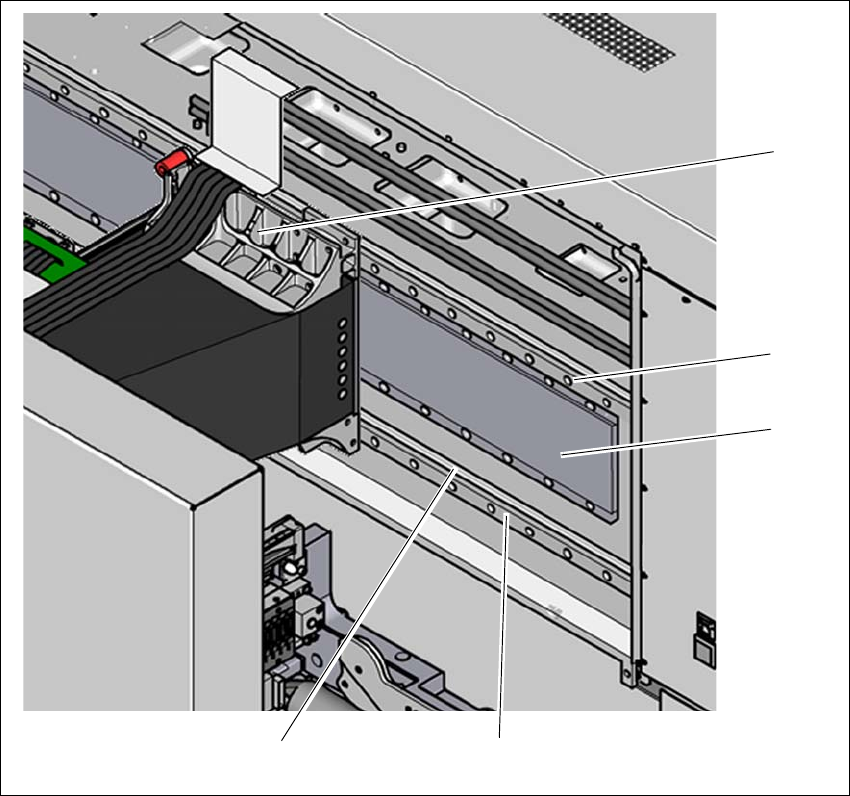

图 3.6 - 6 Y- 轴结构 （示例为 SIPLACE X2 S / X3 S / X4 S 型贴片机）
Y 轴基本上由以下主要模块构成：
(1) X 轴上装有固定和松配轴承的 Y 轴线性马达 （主要部分）
(2) 永磁体 （X 轴线性马达的次要部分）
(3) 线性距离测量系统
(4) 导向系统
(1)
(4)
(2)
(3)
(4)
