使用手册 SIPLACE X- 系列 3 技术数据和组件 使用软件版本 713.0 或更新 版本 11/2019 3 .8 SIPLACE X- 系列 S 贴片机的 SIPLACE 料带供料器 模块 159 3.8.7 SIPLACE X- 系列 S 贴片机元件料车的托盘保持器 物件号：001412 85-xxX- 系列 S 贴片机的托盘保持器 3 图 3.8 - 10 托盘保持器 (1) SIPLACE X- 系列 S 贴片机的托 盘…
3 技术数据和组件 使用手册 SIPLACE X- 系列
3.8 SIPLACE X- 系列 S 贴片机的 SIPLACE 料带供料器模块 使用软件版本 713.0 或更新 版本 11/2019
158
3.8.6.2 安全须知
3.8.6.3 技术数据
3
3
3
3
手部受伤警告
将延长器臂向上折叠到停驻位置时，可能存在手部受伤的危险。
向上折叠延长器臂时，请确保不要将手卡到延长器臂和
S
IPLACE 电源连接器 X 之间。
长度 648.4 mm （折叠状态）
866.9 mm （展开状态）
宽度 34.4 mm
高度 188.4 mm
已占用的料位 3
重量 3.2 kg
使用手册 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 713.0 或更新 版本 11/2019 3.8 SIPLACE X- 系列 S 贴片机的 SIPLACE 料带供料器模块
159
3.8.7 SIPLACE X- 系列 S 贴片机元件料车的托盘保持器
物件号：00141285-xxX- 系列 S 贴片机的托盘保持器
3

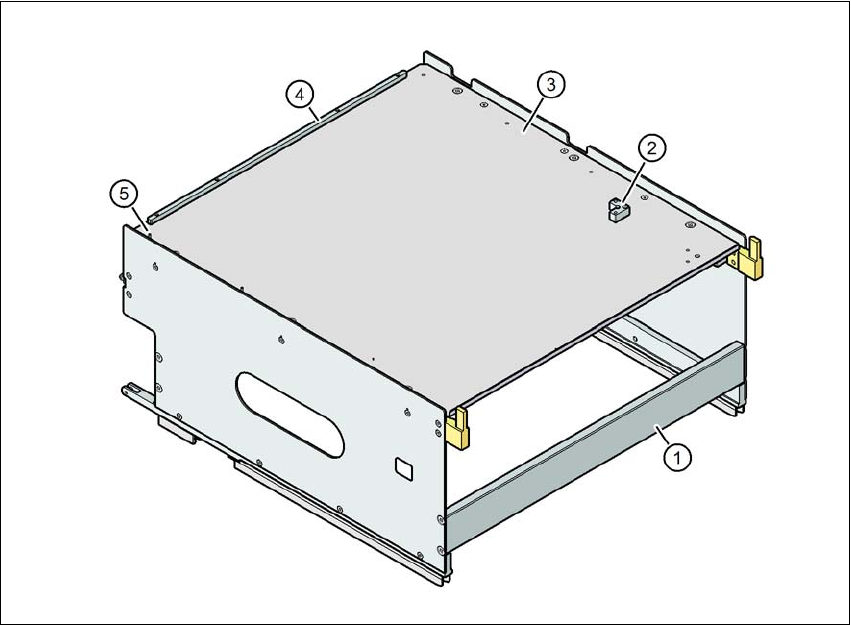

图 3.8 - 10 托盘保持器
(1) SIPLACE X- 系列 S 贴片机的托盘保持器
(2) 第 2 个 JEDEC 华夫盘的托架
(3) 华夫盘托盘
(4) JEDEC 华夫盘止动杆
(5) 定位针 - JEDEC 华夫盘的零点
3
单个安放的 JEDEC 华夫盘或华夫盘盒可以通过磁铁固定在华夫盘托盘上。如果安放了两个
JEDEC 华夫盘，就必须用为 MTC 华夫盘托盘使用的锁定杆或者装配导轨对其进行固定。
部件： 物件号：
磁铁 00316593-xx
用于 JEDEC 盒的锁定杆 / 装配导轨 00372615-xx
3 技术数据和组件 使用手册 SIPLACE X- 系列
3.8 SIPLACE X- 系列 S 贴片机的 SIPLACE 料带供料器模块 使用软件版本 713.0 或更新 版本 11/2019
160
3.8.7.1 技术数据
3
3.8.7.2 每个位置和每台贴片机的华夫盘数量
3.8.7.3 在 X 系列 S 元件料车上插入托盘保持器
将保持器模块的两个前滑动导块 （项目 1，图 3.8 - 11，第 161 页）放到插入辅助装置上
（项目 6，图 3.8 - 11，第 161 页）。
沿着导轨向前推动保持器 （项目 7，图 3.8 - 11，第 161 页）。导轨上的保持器在前滑动导块
（项目 1）和后滑动导块 （项目 2，图 3.8 - 11，第 161 页）上滑动。
继续推动保持器，直到两个 “ 前 ” 对中销（项目 4，图 3.8 - 11，第 161 页）卡入对中孔（项目
10，图 3.8 - 11，第 161 页）。
检查保持器的两个 “ 后 ” 对中销（项目 3，图 3.8 - 11，第 161 页）。这两个对中销应能够顺畅
卡入对中轨道凹槽内 （项目 8，图 3.8 - 11，第 161 页）。
保持器终端挡板的锁定插销 （项目 9，图 3.8 - 11，第 161 页）与保持器锁定滚轮 （项目 5）
啮合。
可通过用户接口锁定和松开华夫盘保持器。因此您可以轻松地更换保持器，而无需中断贴片机的
运行。
3
尺寸 长 x 宽 x 高 429 mm x 376 mm x 200 mm
转换料台上占用的位置 32 个位置
*a
*)a X 供料器模块可以被放置在余下的 8 位置上。在使用锁定杆 / 安装导轨时由于其侧边突出的固定杆，可用位置
将减低到 6 个位置。
X- 系列 S 贴片机上的位置选择 2 号位置和 4 号位置
贴片头范围 TwinStar、CPP
*b
*)b 仅允许高装配位置 （CPP_H）。
请注意
更多信息
华夫盘保持器的最大元件高度取决于所使用的贴片头的最大元件高度。使用华夫盘时，
谨记元件不得高于标准供料器的拾取高度。
贴片机 2 号位置 4 号位置
X4 S 1 1
X3 S 2 1
X2 S 2 2
警告
占据位置！
请按照 2.6.5
部分，第 84 页的 “ 安全须知 ” 操作。
