使用手册 SIPLACE X- 系列 3 技术数据和组件 使用软件版本 713.0 或更新 版本 11/2019 3.9 元件料车 165 3.9.2 说明 在标准版本中，料带卷盘容器 （项目 3，图 3.9 - 3 页）将料带卷盘的尺寸保持在最大 17" (43 2 mm)。 在左边和右边有两个 5 mm 宽的间隙，位于料带容器 和元件料车 （图 4，图 3.9 - 3 ，第 164 页） 用于保持设置列表。 可抽拉的废料带…
3 技术数据和组件 使用手册 SIPLACE X- 系列
3.9 元件料车 使用软件版本 713.0 或更新 版本 11/2019
164
3.9.1 结构
料车主要由机箱、用于安放供料器模块的转换料台、料带卷盘容器和废料带容器组成。
3

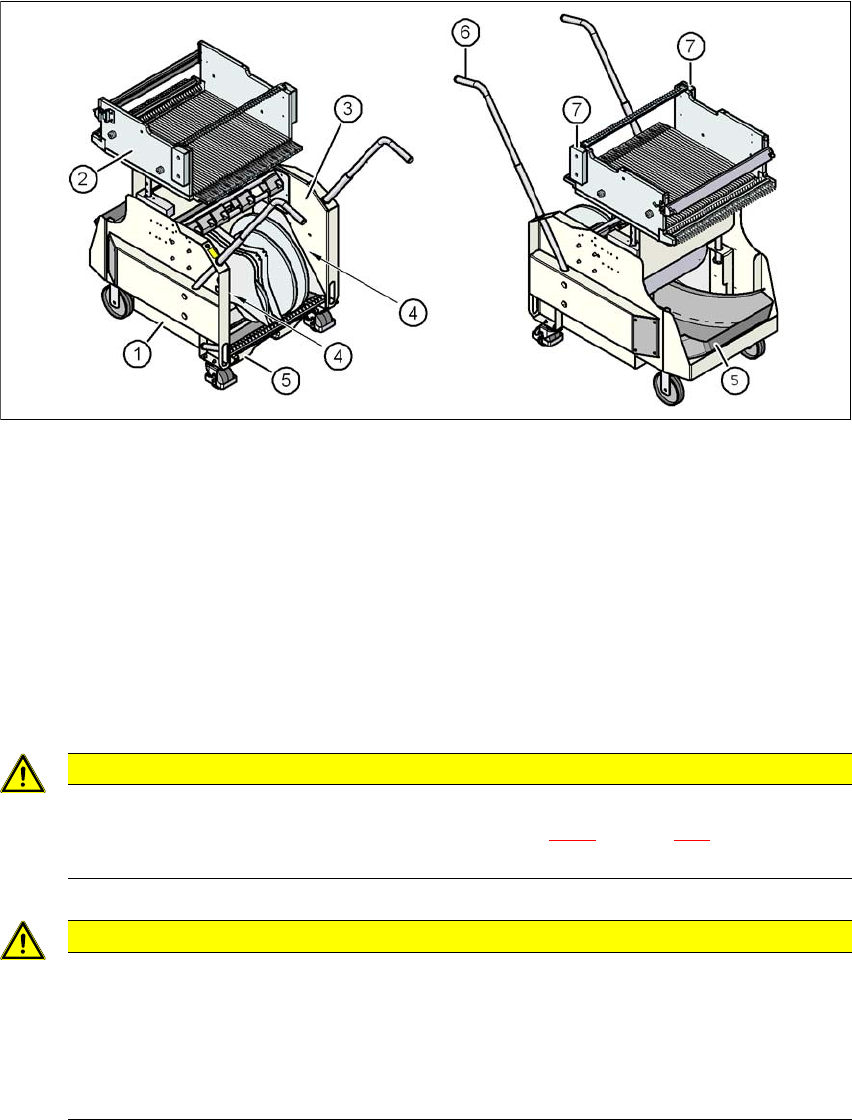

图 3.9 - 3 元件料车，SIPLACE X- 系列 S，前视图和后视图
(1) 机箱
(2) 转换料台
(3) 料带容器
(4) 装放设置表单的间隙
(5) 废料带容器
(6) 握柄
(7) 护手装置
3
3
注意事项
遵守 “ 安全须知 ”！
当您将料带抛料仓从元件料车中拉出来时，请遵守 5.8.2 部分，第 247 页上的 “ 安全须
知”。
注意事项
折断握柄的危险！
在运输元件料车时存在折断握柄的危险。
在运输元件料车时切勿在握柄处将其抬起。
仅在推动元件料车时使用握柄。
如果您想要运输传送料车或将其从货盘上抬起，请使用叉车。
使用手册 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 713.0 或更新 版本 11/2019 3.9 元件料车
165
3.9.2 说明
在标准版本中，料带卷盘容器 （项目 3，图 3.9 - 3 页）将料带卷盘的尺寸保持在最大 17" (432
mm)。
在左边和右边有两个 5 mm 宽的间隙，位于料带容器和元件料车 （图 4，图 3.9 - 3
，第 164 页）
用于保持设置列表。
可抽拉的废料带容器位于机箱的下方 （项目 5，图 3.9 - 3
，第 164 页）。切割下来的废料带将顺
着料带斜槽下滑至废料带容器中，该容器被装满时必须及时清空。
握柄 （项目 6，图 3.9 - 3
，第 164 页）可上下折叠。
3
请注意
所有元件料车必须装入
贴片机上才能运行。
请按照 2.6.5 部分，第 84 页的说明在闲置的位置处放入 “ 虚拟供料器模块 ”。
3 技术数据和组件 使用手册 SIPLACE X- 系列
3.9 元件料车 使用软件版本 713.0 或更新 版本 11/2019
166
3.9.3 技术数据
3
3
长 x 宽 727 x 592 mm²
加上废料容器为 752 x 592 mm²
转换料台的高度 890 mm （用于 900 mm 的 PCB 传送导轨高
度）
920 mm （用于 930 mm 的 PCB 传送导轨高
度）
940 mm （用于 950 mm 的 PCB 传送导轨高
度）
PCB 传送导轨高度 900 mm ± 15 mm （可选）
930 mm ± 15 mm （标准）
950 mm ± 15 mm （SMEMA 可选）
外折时握柄的高度 969 mm
位置数量 40 （8 mm X 料带供料器模块）
重量
不带供料器模块
所有位置都有供料器模块
80.4 kg
139.6 kg
料带卷盘直径
标准
最大
最大到 432 mm （17 英寸）
483 mm (19 英寸 )
