3.9.4 SIPLACE X- 系列 S 元件料车上的基准点
3
图 3.9 - 4 SIPLACE X- 系列 S 元件料车上的基准点
(1) 元件料车上的基准点
一旦 SIPLACE X- 系列 S 元件料车被装入，贴片机就会测量
元件料车上的基准点。
对于边长小于 0.5 mm 的元件，例如 0402 或更小，拾取首个元件前，元件的位置取决于料带袋。
3 技术数据和组件 使用手册 SIPLACE X- 系列
3.9 元件料车 使用软件版本 713.0 或更新 版本 11/2019
168
3.9.5 SIPLACE X- 系列 S 元件料车的尺寸
3

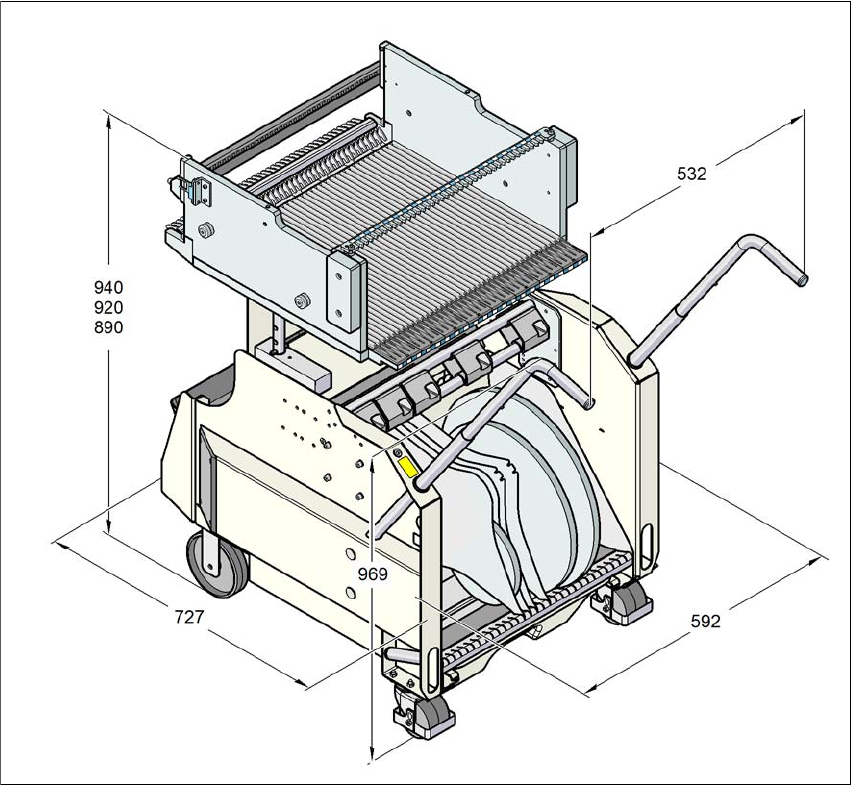

图 3.9 - 5 SIPLACE X- 系列 S 元件料车的尺寸， 所有尺寸都以毫米计
使用手册 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 713.0 或更新 版本 11/2019 3.9 元件料车
169
3.9.6 SIPLACE X- 系列 S 转换料台
将供料器模块的前滑动导块放到插入辅助装置上。推入时，供料器模块的导块沿导轨曲线滑动，
直至滑动到止动杆位置。止动杆上的对中孔用于固定 X 供料器模块的 “ 前 ” 对中销。同时，转换
料台锁定插销 （项目 1，图 3.9 - 7
，第 170 页）锁止在供料器模块的锁定滚轮上。供料器模块顶
部的 “ 后 ” 对中销通过对中杆中的凹槽固定。
3

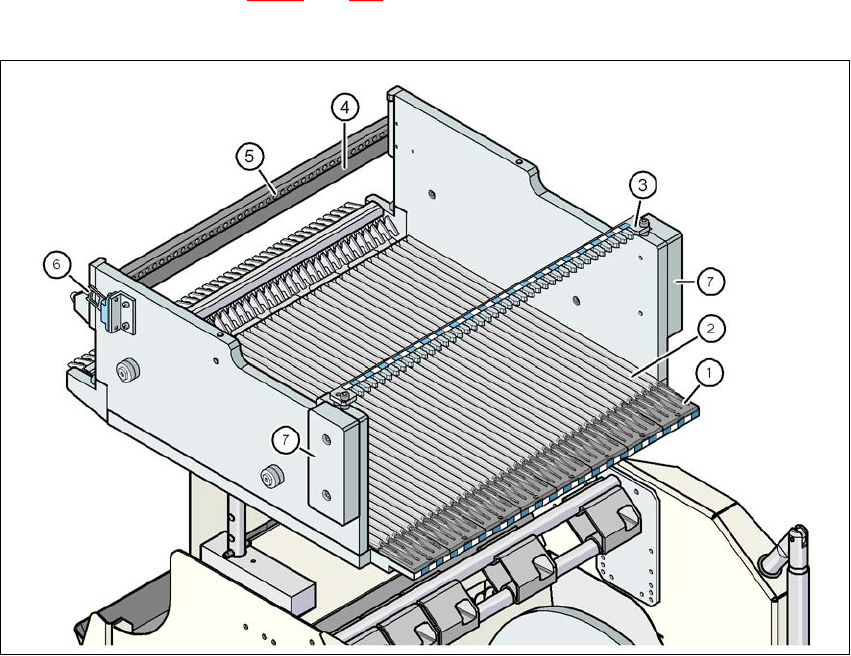

图 3.9 - 6 转换料台，SIPLACE X- 系列 S，后视图
(1) 插入辅助装置
(2) 导轨曲线 （Ω 曲线）
(3) 用于固定 X 供料器模块 “ 后 ” 对中销的对中杆
(4) 止动杆
(5) 对中孔
(6) 用于开关 EMERGENCY STOP （急停）电路安全开关的触点
(7) 护手装置
