3 技术数据和组件 使用手 册 SIPLACE X- 系列 3.9 元件料车 使用软件版本 713.0 或更 新 版本 11/2019 172 3.9.8 SIPLACE X- 系列 S 料带容器 3.9.8.1 说明 料带容器可安放的卷盘直径最大为 19 英寸 （483 mm） 。第 5.9.5 节，第 251 页介绍了分隔板的 插入说明。 3 图 3.9 - 9 SIPLACE X- 系列 S 元件料车，带料带容器 (1) 元件料 …
使用手册 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 713.0 或更新 版本 11/2019 3.9 元件料车
171
3.9.7 附加料带卷盘的支座
3
图 3.9 - 8 附加料带卷盘的支座 （X- 系列 S）
(1) 附加料带卷盘的支座，物件号：00141217-xx
(2) 支撑件的安装器件
如果供料器模块和料带卷盘之间的横向偏移不超过 60 mm，X- 系列 S 供料器模块可以毫无问题
地处理元件料带。如果预定义设置无法保持所允许的最大偏移值，那么我们建议您使用安放一个
额外料带卷盘的支座 （物件 1）。只需将支座插入保持器 （项目 2）中然后将其推到小于最大许
可数值 60 mm 的位置即可。元件料车一共有 5 个保持器。每个料带卷盘支座可以安放两个料带卷
盘，也就是说最多可以在料带容器上方安放十个 15 英寸 （381 mm）的卷盘。
最多 60 mm
使用手册 SIPLACE X- 系列 3 技术数据和组件
使用软件版本 713.0 或更新 版本 11/2019 3.9 元件料车
173
3.9.8.2 最大料带卷盘直径与 PCB 传送导轨高度的关系
3
3
3.9.9 废料带斜槽
3

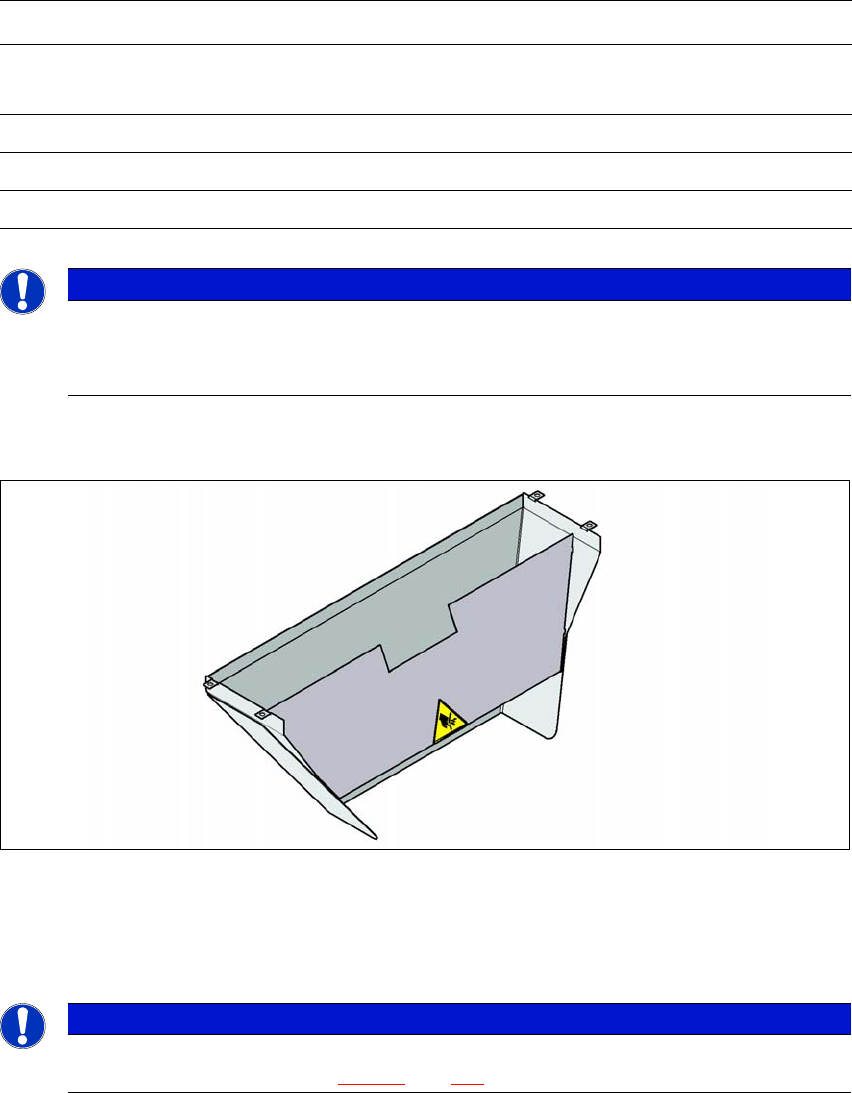

图 3.9 - 10 元件料车 COT 插入件的废料带斜槽
根据 PCB 传送导轨高度，可对废料带斜槽的长度进行设置，使得料带碎片可以直接被转移到料车
的抛料容器中。
3
不含附加料带卷盘的支座 含附加料带卷盘的支座
元件料车 PCB
传送导轨的高度
料带卷盘的直径 料带卷盘的直径
不含芯轴 含芯轴
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
请注意
使用芯轴
SIPLACE X- 系列 S 元件料车一般不需要芯轴
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
请注意
只能将 SIPLACE X- 系列 S 的废料带斜槽安装在 X- 系列 S
的 COT 插入件上 （请参见图 5.14 - 3
，第 271 页）。
