使用手册 SIPLACE X- 系列 S 4 设置与调试 使用软件版本 713.0 或更新 版本 11/2019 4.3 设置贴片机 193 4.3 设置贴片机 4.3.1 警告说明 4 4 4 4 4 警告 请遵守适用的意外预防规范！ 只有 SIPLACE 工 程师或有资质人员才能设置和调试 贴片机。 必须遵守关于重质货物运输的适用意外预防规 范！ 警告 在贴片机底部进行装配作业时发 生人身伤害的危险！ 在贴片机底部进行装配作业时…
4 设置与调试 使用手册 SIPLACE X- 系列 S
4.2 安装位置的基础设施 使用软件版本 713.0 或更新 版本 11/2019
192
4
F5 分配器功率 1 6,3 24
F6 风扇悬臂 1 / 4 6,3 24
F7 风扇悬臂 2 / 3 6,3 24
F8 鼓风机 Y 轴 6,3 24
F9 贴片头供给 1 6,3 42
F10 贴片头供给 2 6,3 42
F11 贴片头供给 3 6,3 42
F12 贴片头供给 4 6,3 42
F13 分配器和型号 6,3 42
F14 传送导轨驱动 6,3 42
F15 -- 6,3 27
F16 MCGU 3 6,3 27
F17 MCGU 2 6,3 27
F18 MCGU 1 6,3 27
F19 FCU 4 6,3 27
F20 FCU 3 6,3 27
F21 FCU 2 6,3 27
F22 FCU 1 6,3 27
F23 贴片头轴 4 6,3 160
F24 贴片头轴 3 6,3 160
F25 贴片头轴 2 6,3 160
F26 贴片头轴 1 6,3 160
请注意
更换细保险丝
只能使用已获得批准的保险丝更换细保险丝！
保险丝 元件 电流 [A] 电压 [V]
使用手册 SIPLACE X- 系列 S 4 设置与调试
使用软件版本 713.0 或更新 版本 11/2019 4.3 设置贴片机
193
4.3 设置贴片机
4.3.1 警告说明
4
4
4
4
4
警告
请遵守适用的意外预防规范！
只有 SIPLACE 工程师或有资质人员才能设置和调试贴片机。
必须遵守关于重质货物运输的适用意外预防规范！
警告
在贴片机底部进行装配作业时发生人身伤害的危险！
在贴片机底部进行装配作业时发生人身伤害的危险！
通过合适手段固定贴片机。叉车不得作为唯一的支撑物使用。
警告
装配作业时发生人身伤害的危险！
在装配时不正确地放置悬臂将限制贴片头间隙因而可能导致人身伤害。
请注意将悬臂放置在印制板传送区域上方。
警告
设置贴片机的高度！
调整贴片机高度时，需要由两个人来完成：
– 一个人负责完成所要求的装配作业
– 另一个人负责观察装配期间被抬升贴片机的稳定性。
警告
有挤压危险！
运输贴片机时有压到脚的危险。
请穿上特别的强化鞋。
4 设置与调试 使用手册 SIPLACE X- 系列 S
4.3 设置贴片机 使用软件版本 713.0 或更新 版本 11/2019
194
4.3.2 使用叉车抬升和运输贴片机
4

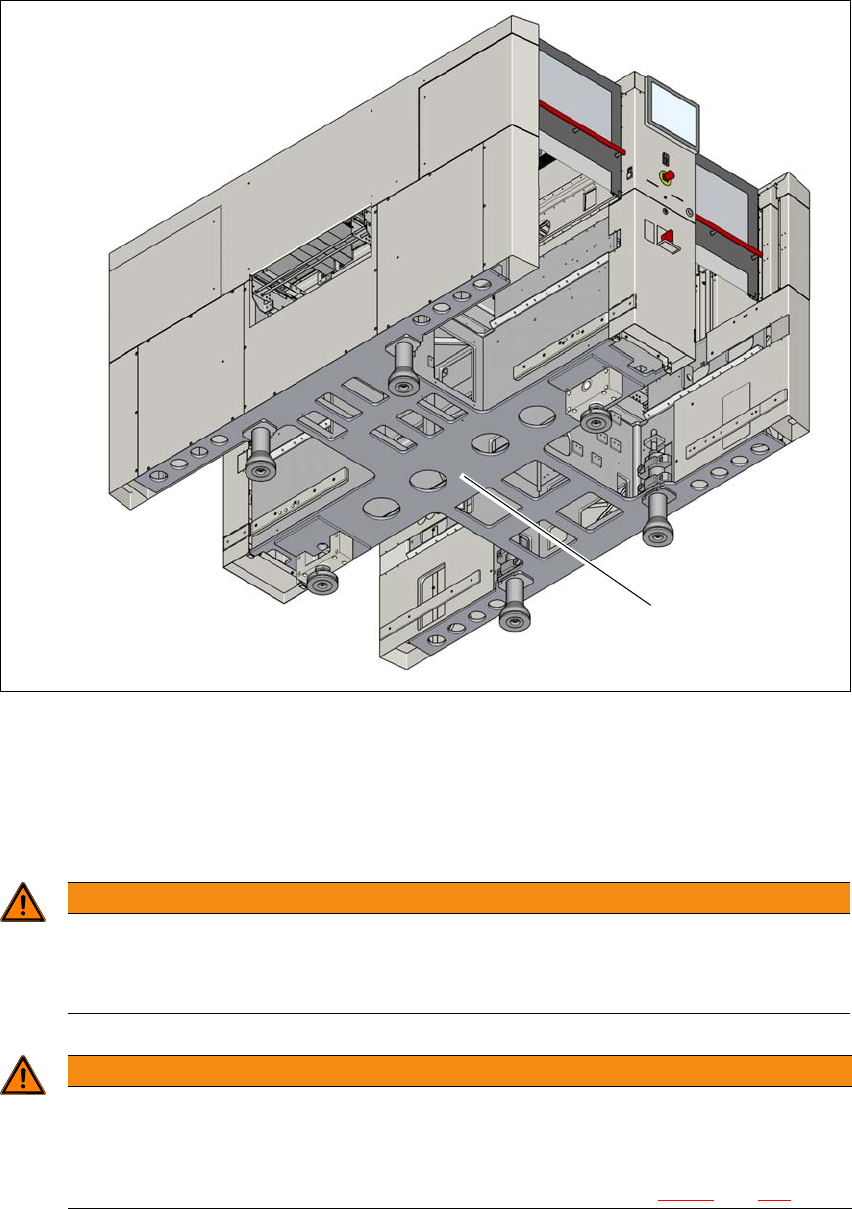

图 4.3 - 1 接触表面 - 货叉与 PCB 传送方向平行 （示例为 SIPLACE X2 S/X3 X4 S 型贴片机）
(1) 叉车货叉的接触表面
让叉车与 PCB 传送导轨呈正确的角度并打开货叉，直到贴片机的接触表面均匀落在货叉上。
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下几点：
4
4
警告
对齐货叉
– 货叉必须与 PCB 传送导轨保持平行。
– 货叉必须与贴片机保持平行。
警告
由于货叉间距过大而造成损坏的危险！
货叉间距增大意味着贴片机在其接触表面以外被抬升，这样的情况可以导致贴片机机架
变形并损坏电缆和线路。
打开货叉时，确保它们仍然在贴片机下方的接触区域（参见图 4.1 - 3，第 181 页）。
(1)
