4 设置与调试 使用手册 SIPLACE X- 系列 S
4.3 设置贴片机 使用软件版本 713.0 或更新 版本 11/2019
196
4.3.3 安装附属部件
随贴片机一并交付的还有显示器以及已拆卸掉的指示灯。安装这些元件的操作如下：
– 安装指示灯，参见第 4.3.3.2
节，第 196 页
– 安装显示器， 参见第 4.3.3.3
节，第 196 页
– 挂住键盘固定装置后连接键盘 （选装）
4.3.3.1 检查和设置保护盖开关
检查保护盖开关的功能 （见 2.5.1，第 65 页）。
如果必要，请调整保护盖开关 （参见 《维修手册》）。
4.3.3.2 安装指示灯
将指示灯插入插孔中，直到灯管完全插入其下方的终端里。
将指示灯电缆连接到插头处。带有插头的电缆位于灯管中。
拧紧终端上的两颗螺丝，将指示灯夹住就位。
4.3.3.3 安装显示器
用 4 颗固定螺丝将显示器固定到显示器支座上，然后连接电缆。
检查电缆的连接情况。
使用手册 SIPLACE X- 系列 S 4 设置与调试
使用软件版本 713.0 或更新 版本 11/2019 4.3 设置贴片机
197
4.3.4 贴片机上的 PCB 传送导轨高度
贴片机的 PCB 传送导轨高度可设置为以下几种：
900 mm ± 15 mm 4
930 mm ± 15 mm ( 标准高度 ) 4
950 mm ± 15 mm (SMEMA 高度 ) 4
4
4.3.5 工具和设备
调整贴片机的高度时需要以下工具和设备：
– 叉形扳手，尺寸 36，物件号：00096286-01
– 宽度为 36 的扳手，用调整贴片机支脚高度的 M24x2x120 设置螺丝。
– 钩形扳手，尺寸 135 - 145，用于调整贴片机中部支脚，
物件号：00376519-xx
– 单头扳手，尺寸 65，物件号：00353827-0，宽度为 65 用于贴片机中部支脚上的 M24 六角
锁定螺母
– 内六角扳手，尺寸 10，物件号：00373926-01 用于固定贴片机中部支脚上垫块的 M12x80 内
六角套筒螺丝
– 内六角扳手，尺寸 19，物件号：00373928-01 用于临时固定四个外部支脚夹片的 M24x90 内
六角套筒螺丝
– 有六角形销的扭矩扳手，尺寸 19，拧紧扭矩 130 Nm，用于最终拧紧四个贴片机外部支脚
– 贴片机水平仪：精确度 0.02 mm/m
– 叉车 （规格参见第 4.1.4.3 节，第 178 页）。
– 气垫运输系统：SIPLACE HSxx，物件号：00119002-S01 （选用件）
请注意
PCB 传送导轨高度是指 PCB 传送导轨传送带顶部边缘与贴片机支脚底部边缘之间的距
离。
4 设置与调试 使用手册 SIPLACE X- 系列 S
4.3 设置贴片机 使用软件版本 713.0 或更新 版本 11/2019
198
4.3.6 预设印制板传送导轨高度
将叉车的货叉推到贴片机下方，如图 4.3 - 2.
4

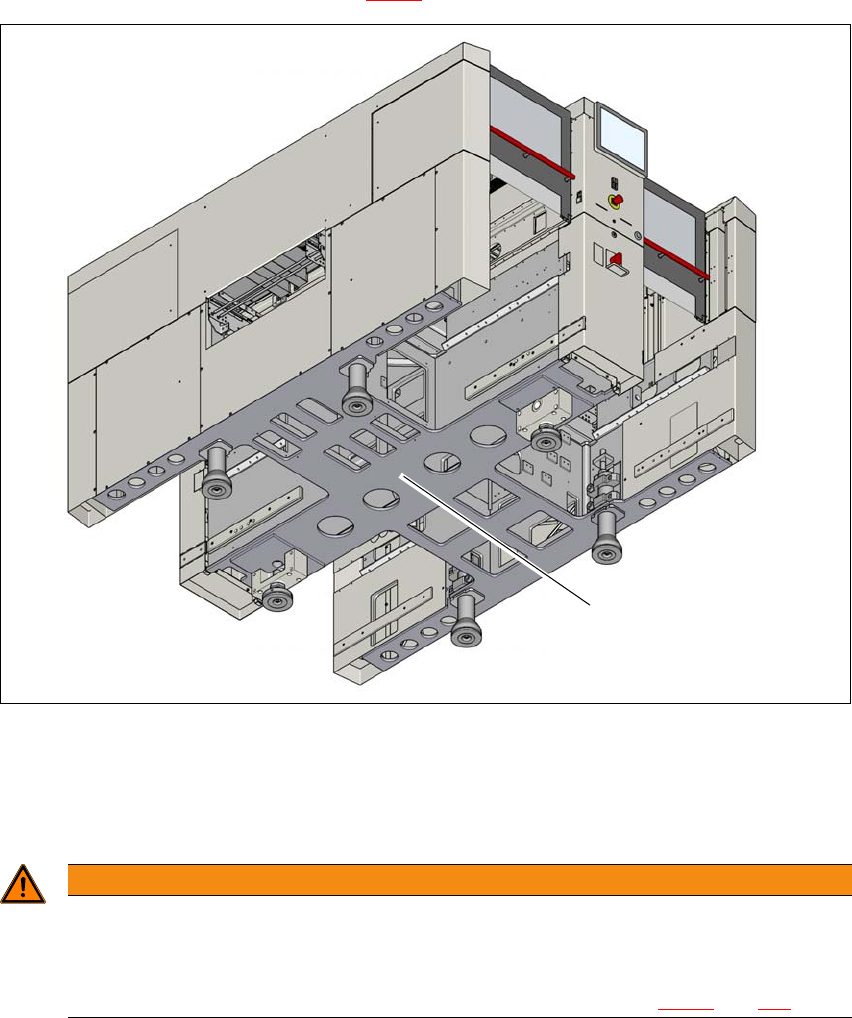

图 4.3 - 2 接触表面 - 货叉与 PCB 传送方向平行 （示例为 SIPLACE X2 S/X3 X4 S 型贴片机）
(1) 叉车货叉的接触表面
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下几点：
4
警告
由于货叉间距过大而造成损坏的危险！
贴片机支脚的间距为 776 mm。增加这个间距，让贴片机通过机架的侧边被抬升就可能
导致贴片机机架发生变形。
打开货叉时，确保它们仍然在贴片机支脚的接触区域（参见图 4.3 - 2，第 198 页）。
(1)
