4 设置与调试 使用手 册 SIPLACE X- 系列 S 4.3 设置贴片机 使用软件版本 713.0 或更 新 版本 11/2019 202 将贴片机中部支脚上的螺纹钉拧进垫块下侧的螺 丝孔里。 按以下步骤，对齐贴片机下面的两个垫块： – 在气动单元 一侧的垫块开口指向印制板传送导 轨的运行方向 （参见项目 4，图 4.3 - 4 ， 第 200 页） 。 – 在电源一侧 的垫块开口指向与印制板传送导轨 的运行方向相反 （参…
使用手册 SIPLACE X- 系列 S 4 设置与调试
使用软件版本 713.0 或更新 版本 11/2019 4.3 设置贴片机
201
4.3.6.1 预设贴片机中部支脚的高度
首先预设贴片机的中部支脚。垫块必须在贴片机下面的正确位置处。具体情况因贴片机的高度而
异。
设置 900 mm 的印制板传送导轨高度 4
如果印制板传送导轨高度为 900 mm，则需要使用一个垫块。
确保垫块 90 mm 的一侧已垂直对齐，而且固定贴片机中部支脚的螺丝孔对着下方。
4
4
4
4
4
4
4
4
4
4
4
4

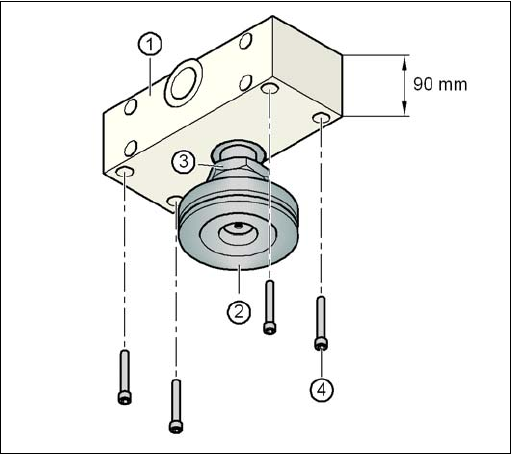

图 4.3 - 5 为 900 mm 的传送导轨高度，对齐垫块
4
(1) 垫块高度 90 mm
(2) 贴片机的中部支脚
(3) M24 锁定螺母
(4) M12x80 六角套筒螺丝，4 颗
4 设置与调试 使用手册 SIPLACE X- 系列 S
4.3 设置贴片机 使用软件版本 713.0 或更新 版本 11/2019
202
将贴片机中部支脚上的螺纹钉拧进垫块下侧的螺丝孔里。
按以下步骤，对齐贴片机下面的两个垫块：
– 在气动单元一侧的垫块开口指向印制板传送导轨的运行方向 （参见项目 4，图 4.3 - 4
，
第 200
页）。
– 在电源一侧的垫块开口指向与印制板传送导轨的运行方向相反 （参见项目 3，图 4.3 -
4，第 200 页）。
用四颗 M12x80 六角套筒螺丝固定这两个垫块 （参见项目 4，图 4.3 - 5）。使用尺寸为 10
mm 的螺丝刀刀头。
设置 930 和 950 mm 的印制板传送导轨高度 4
设置 930 和 950 mm 的印制板传送导轨高度时也需要使用垫块。
确保垫块 122.5 mm 的一侧已垂直对齐并且固定贴片机中部支脚的螺丝孔对着下方。
4

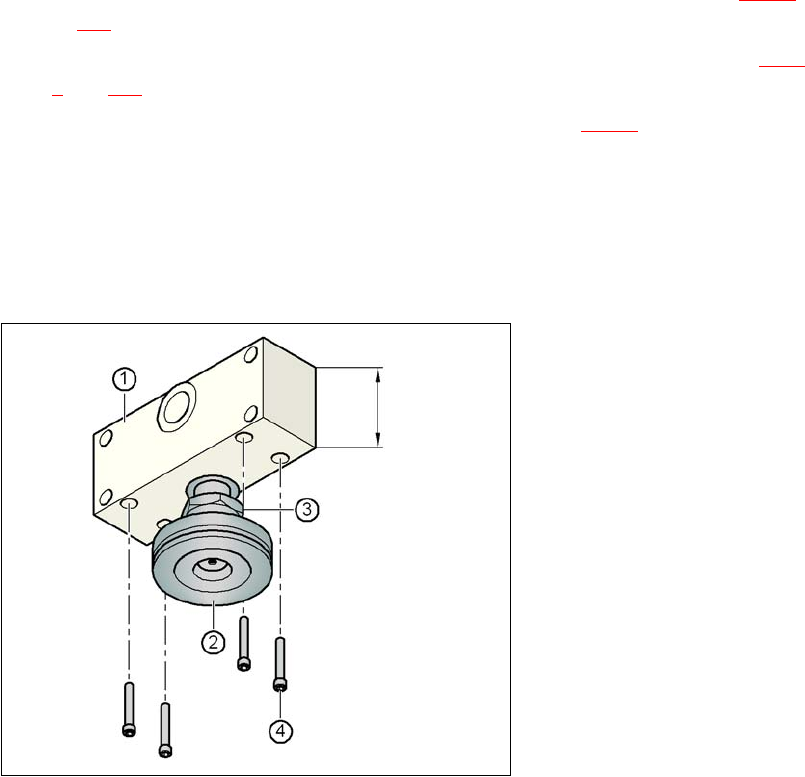

图 4.3 - 6 为 930 和 950 mm 的传送导轨高度对齐垫块
4
(1) 垫块高度 122.5 mm
(2) 贴片机支脚
(3) M24 锁定螺母
(4) M12x80 六角套筒螺丝，4 颗
122.5 mm
使用手册 SIPLACE X- 系列 S 4 设置与调试
使用软件版本 713.0 或更新 版本 11/2019 4.3 设置贴片机
203
将贴片机中部支脚上的螺纹钉拧进垫块下侧的螺丝孔里。
按以下步骤对齐两个垫块：
– 在气动单元一侧的垫块开口指向印制板传送导轨的运行方向 （参见项目 4，图 4.3 - 4
，
第 200
页）。
– 在电源一侧的垫块开口指向与印制板传送导轨的运行方向相反 （参见项目 3，图 4.3 -
4，第 200 页）。
用四颗 M12x80 六角套筒螺丝固定这两个垫块 （参见项目 4，图 4.3 - 6）。使用尺寸为 10
mm 的螺丝刀刀头。
4.3.6.2 预设贴片机外部支脚的高度
4

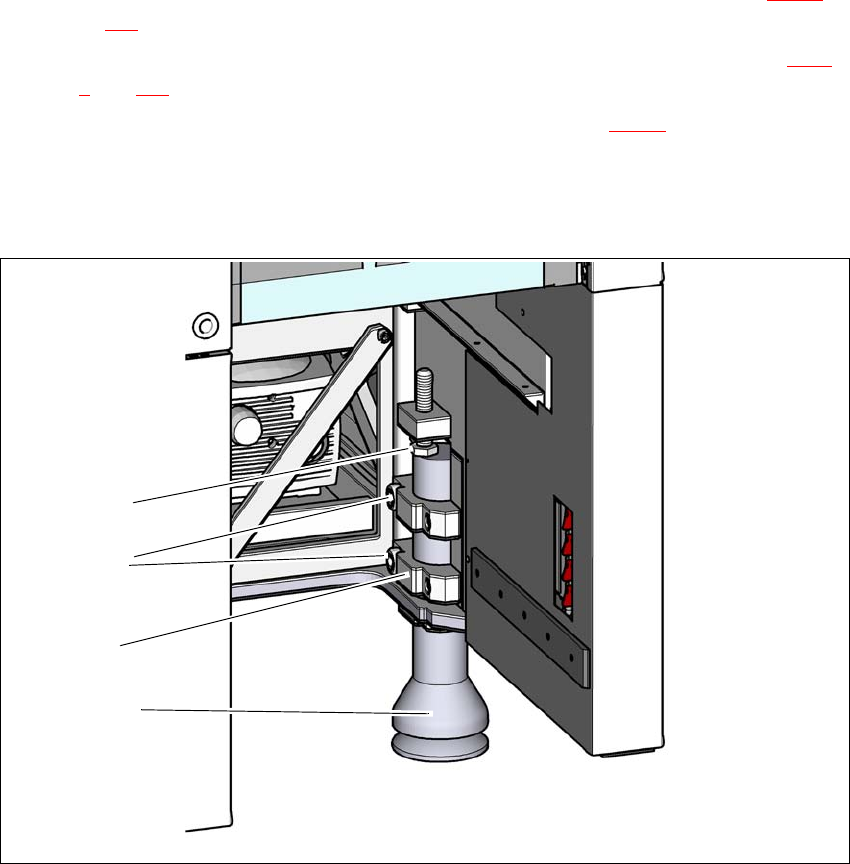

图 4.3 - 7 预设贴片机外部支脚的高度
(1) 调节高度的 M24x2x120 设置螺丝
(2) 贴片机外支脚
(3) 夹持片
(4) M24x90 六角套筒螺丝
(4)
(2)
(1)
(3)
