使用手册 SIPLACE X- 系列 S 4 设置与调试 使用软件版本 713.0 或更新 版本 11/2019 4.3 设置贴片机 211 4 图 4.3 - 12 对齐和锁定贴片机的中部支脚 使用水平仪，确保贴片机已被精确对齐。 使用叉形扳手拧紧 M24 锁定螺母 （物件 3） 。 (1) 垫 块 (2) 贴片机的中部支脚 (3) M24 锁定螺母
4 设置与调试 使用手册 SIPLACE X- 系列 S
4.3 设置贴片机 使用软件版本 713.0 或更新 版本 11/2019
210
4
图 4.3 - 11 预设贴片机外部支脚的高度
(1) 用于高度调整的 M24x120 设置螺丝 （贴片机高度是 900 mm 时为 M24x100）
(2) 贴片机外支脚
(3) 夹持片
(4) M24x90 六角套筒螺丝
检查要求的印制板传送导轨高度。
贴片机对齐后，使用扭矩扳手拧紧 M24x90 六角套筒螺丝 （项目 4），将所有贴片机外部支
脚 （项目 3）的夹持片夹紧。
4
使用钩形扳手将贴片机的中部支架拧松约 135 - 145，直到它们牢固着地。
确保贴片机的中部支脚没有拧出太多，导致贴片机不平衡。
请注意
低拧紧扭矩的振动！
拧紧扭矩为 130 Nm。比这更小的扭矩可能导致贴片机振动。
使用足够高的拧紧扭矩。
(4)
(2)
(1)
(3)
使用手册 SIPLACE X- 系列 S 4 设置与调试
使用软件版本 713.0 或更新 版本 11/2019 4.3 设置贴片机
211
4
图 4.3 - 12 对齐和锁定贴片机的中部支脚
使用水平仪，确保贴片机已被精确对齐。
使用叉形扳手拧紧 M24 锁定螺母 （物件 3）。
(1) 垫块
(2) 贴片机的中部支脚
(3) M24 锁定螺母
4 设置与调试 使用手册 SIPLACE X- 系列 S
4.3 设置贴片机 使用软件版本 713.0 或更新 版本 11/2019
212
4.3.8.2 使用气垫运输系统调平贴片机
将气垫运输系统的四个气垫放在贴片机机架上的接触点下。
抬升起贴片机，然后根据生产线对齐贴片机。
检查与相邻贴片机 PCB 传送系统间的距离。此距离必须在 1 mm 到 3 mm 之间。
下降贴片机
4

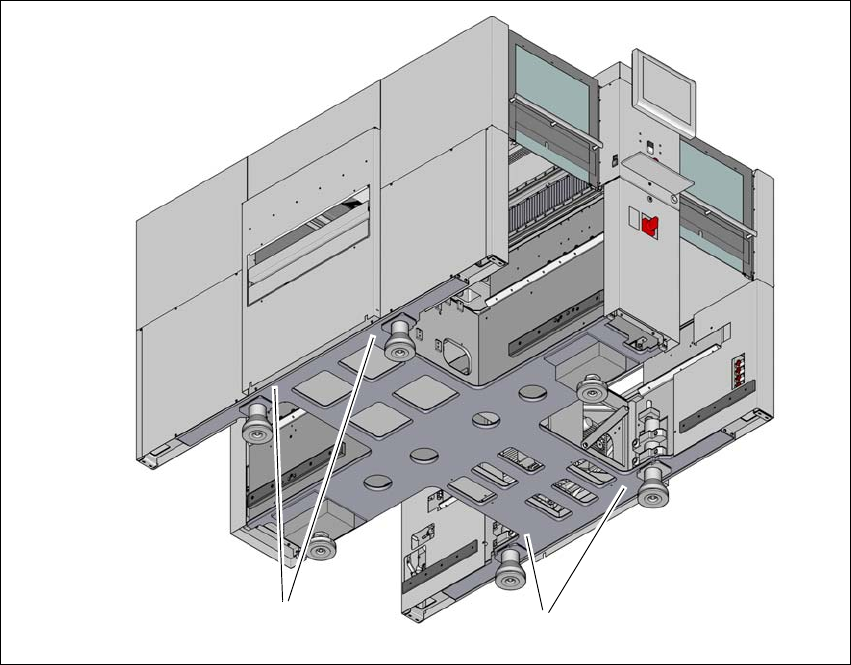

图 4.3 - 13 气垫运输系统的接触点 （示例为 IPLACE X2 S/X3 S/ X4 S 型贴片机）
(1) 气垫运输系统的 4 个接触点
(1)
(1)
