使用手册 SIPLACE X- 系列 S 4 设置与调试 使用软件版本 713.0 或更新 版本 11/2019 4.6 调试贴片机 219 4 图 4.6 - 2 维修工具 => 自动校准 => 校准悬臂轴 （示例） 以下校准步骤将启用： – 1. 行程范 围 – 3. 系统识 别 – 4. 参数化 X 轴 点击 Next （下一步） (1). 校准必须正确无误的完成。 (1)
4 设置与调试 使用手册 SIPLACE X- 系列 S
4.6 调试贴片机 使用软件版本 713.0 或更新 版本 11/2019
218
4.6.2.1 执行初步校准
在工具栏中，点击 “ 维修工具 ”。
点击自动校准按钮。
4

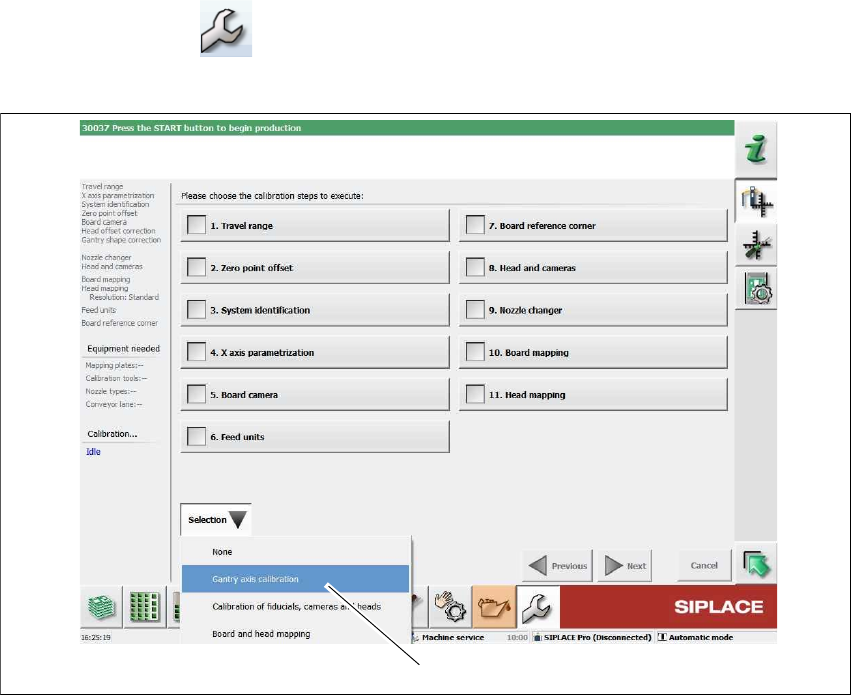

图 4.6 - 1 维修工具 => 自动校准 （示例）
选择 Selection （选择） => Gantry axis calibration （悬臂轴校准） (1).
(1)
使用手册 SIPLACE X- 系列 S 4 设置与调试
使用软件版本 713.0 或更新 版本 11/2019 4.6 调试贴片机
219
4

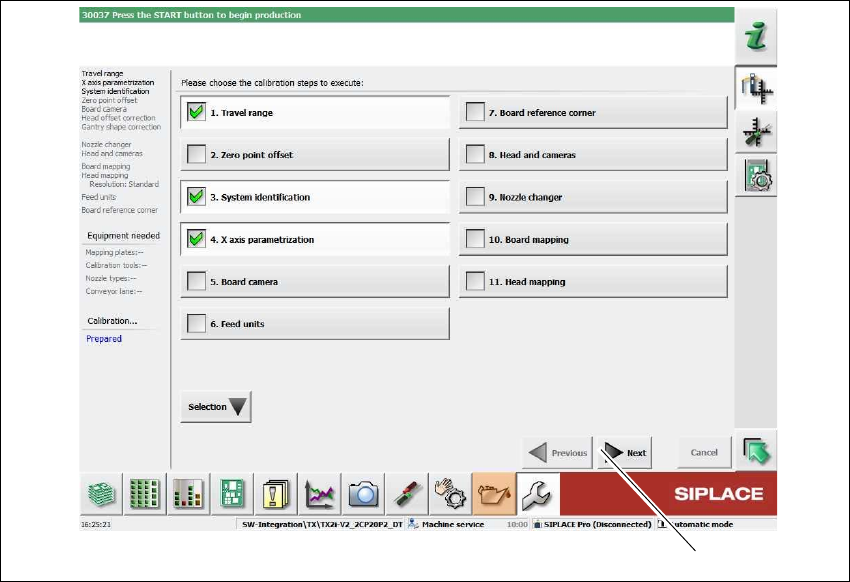

图 4.6 - 2 维修工具 => 自动校准 => 校准悬臂轴 （示例）
以下校准步骤将启用：
– 1. 行程范围
– 3. 系统识别
– 4. 参数化 X 轴
点击 Next （下一步） (1).
校准必须正确无误的完成。
(1)
4 设置与调试 使用手册 SIPLACE X- 系列 S
4.6 调试贴片机 使用软件版本 713.0 或更新 版本 11/2019
220
4.6.3 指导客户的操作人员
解释所有客户特定安装的选件，特别是软件 / 软件兼容性。
解释 SIPLACE Pro 编辑器的编程。
指导操作员和生产线工程师如何使用工作站软件。
解释有关密码保护的内容。
根据使用手册和预防性维护手册，对客户的操作人员进行培训。
4.6.4 试运行或开始生产
使用测试用的 PCB 或客户提供的 PCB 测试生产线。
记录客户的产品和性能数据，准备数据并将该数据记录在安装报告中。
保存好数据，并为客户提供安全副本。
