1.2.2 SIPLACE X4 S

T：0

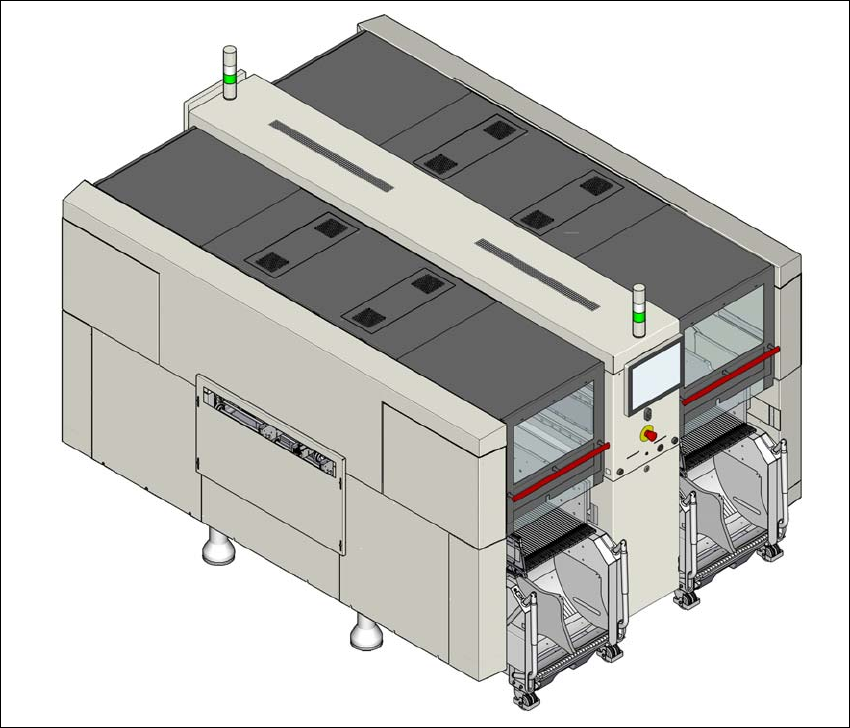

图 1.2 - 2 `SIPLACE X4 S 贴片机

SIPLACE X4 S 贴片机的独特之处在于：

– 高精确度，

– 智能贴片优化，

– 智能配置策略，

– 高达高端处理范围的贴片性能

可选择三种贴片方法处理元件：

– 收集 & 贴片，

– 拾取 & 贴片，

– “ 收集 & 贴片 ” 和 “ 拾取 & 贴片 ” 方法的组合（混合模式）。

SIPLACE X4 Ｓ型贴片机有四个悬臂。1 号贴片区的两个悬臂对着 4 号料位。2 号贴片区的两个

悬臂对着 2 号料位。

1 介绍使用手册 SIPLACE X- 系列 S

1.2 贴片机说明使用软件版本 713.0 或更新版本 11/2019

这些悬臂可以通过线性马达实现快速、精确定位，朝 X 轴和 Y 轴方向彼此独立地运行。

SIPLACE X4 S 型贴片机有两个贴片区，带有一个单传送导轨或者一个双传送导轨。双传送导轨

上可以同时贴装两块印制板。

共有四个供应元件的料位。这些料位可以装配元件料车并且可配置高达 40 条料轨。

1.2.2.1 贴片头配置总览

T：0

CPP_H = 位于高装配位置的 SIPLACE Multistar CPP

CPP_L = 位于低装配位置的 SIPLACE Multistar CPP

1 号贴片区 2 号贴片区

C&P20 P / C&P 20 P C&P20 P / C&P 20 P

C&P20 P / C&P 20 P CPP_L/CPP_L

C&P20 P / C&P 20 P CPP_H / CPP_H

C&P20 / C&P 20 P2 C&P20 P2 / C&P 20 P2

C&P20 / C&P 20 P2 CPP_L/CPP_L

C&P20 / C&P 20 P2 CPP_H / CPP_H

CPP_L/CPP_L CPP_L/CPP_L

CPP_L/CPP_L CPP_H / CPP_H

CPP_H / CPP_H CPP_H / CPP_H

C&P20 P / C&P 20 P CPP_H/TH

C&P20 P2 / C&P 20 P2 CPP_H/TH

CPP_L/CPP_L CPP_H/TH

CPP_H / CPP_H CPP_H/TH

C&P20 P / C&P 20 P TH / TH

C&P20 P2 / C&P 20 P2 TH / TH

CPP_L/CPP_L TH / TH

CPP_H / CPP_H TH / TH

CPP_H/TH TH / TH

TH / TH TH / TH
