5 贴片机处的工作 使用手 册 SIPLACE X- 系列 S 5.5 用户界面 使用软件版本 713.0 或更 新 版本 11/2019 232 5.5.1 状态区域 状态区域显示当前的贴片机状态、最 近出现的错误和将要执行的动作。 状态区域的右侧通过下面的图标来显 示状态： （绿色）启动当前视图的上下 文联机帮助功能。将对当前视图里的所有操作控制部件进行解释 说 明。 （红色）启动帮助系统，并显 示导致当前错误发生的可能原因以及适用…
使用手册 SIPLACE X- 系列 S 5 贴片机处的工作
使用软件版本 713.0 或更新 版本 11/2019 5.5 用户界面
231
5.5 用户界面
用户界面分为下面几个区域。
5
图 5.5 - 1 “Production （生产）” 图示中用户界面的组成部分 （示例为 SIPLACE X4i 型贴片机）
图例
(1) 状态区域 （显示状态和错误）
(2) 处理区域 / 显示区域
(3) 工具栏
(4) 信息行
(5) 更改后的配置和附加选项 （例如，“ 条形码 ” 模式）的视图
(1)
(2)
(3)
(4)
(5)
5 贴片机处的工作 使用手册 SIPLACE X- 系列 S
5.5 用户界面 使用软件版本 713.0 或更新 版本 11/2019
232
5.5.1 状态区域
状态区域显示当前的贴片机状态、最近出现的错误和将要执行的动作。
状态区域的右侧通过下面的图标来显示状态：
（绿色）启动当前视图的上下文联机帮助功能。将对当前视图里的所有操作控制部件进行解释说
明。
（红色）启动帮助系统，并显示导致当前错误发生的可能原因以及适用的解决方案 （见第 5.6.1
节，第 238
页）。
打开显示错误来源、错误消息文本以及错误发生日期和时间的对话框 （见第 5.6.1
节，第 238
页）。当前错误的帮助功能也可以从此处打开。
打开当前错误的详情视图。问题排查措施可以在这个图示中直接被打开 （仅为某些错误信息显
示）。
从状态区域删除当前显示的错误。
5.5.2 显示和处理区域
此区将显示用于设置 / 删除各项功能的按钮、有关印制板、设置、配方的一般信息和其他信息。
添加了动画和颜色编码的图标有助于解释说明进程或状况 （例如，正在编辑、空闲位置等）。
有关所有按钮和信息概览，请参阅联机帮助。
5.5.3 工具栏
工具栏中包含用于控制工作站软件主要功能的按钮。
通过这些按钮，您就可以将用户界面切换到其他视图，并使用这些视图中的功能 （见第 5.5.5
节，第 236
页）。
5
图 5.5 - 2 工具栏
根据具体配置和所设定操作员级别的不同，这些按钮也会有所不同。有些视图只在较高的操作员
级别中才可使用。
下面的表格简单地介绍了这些按钮和它们的主要功能。
使用手册 SIPLACE X- 系列 S 5 贴片机处的工作
使用软件版本 713.0 或更新 版本 11/2019 5.5 用户界面
233
5

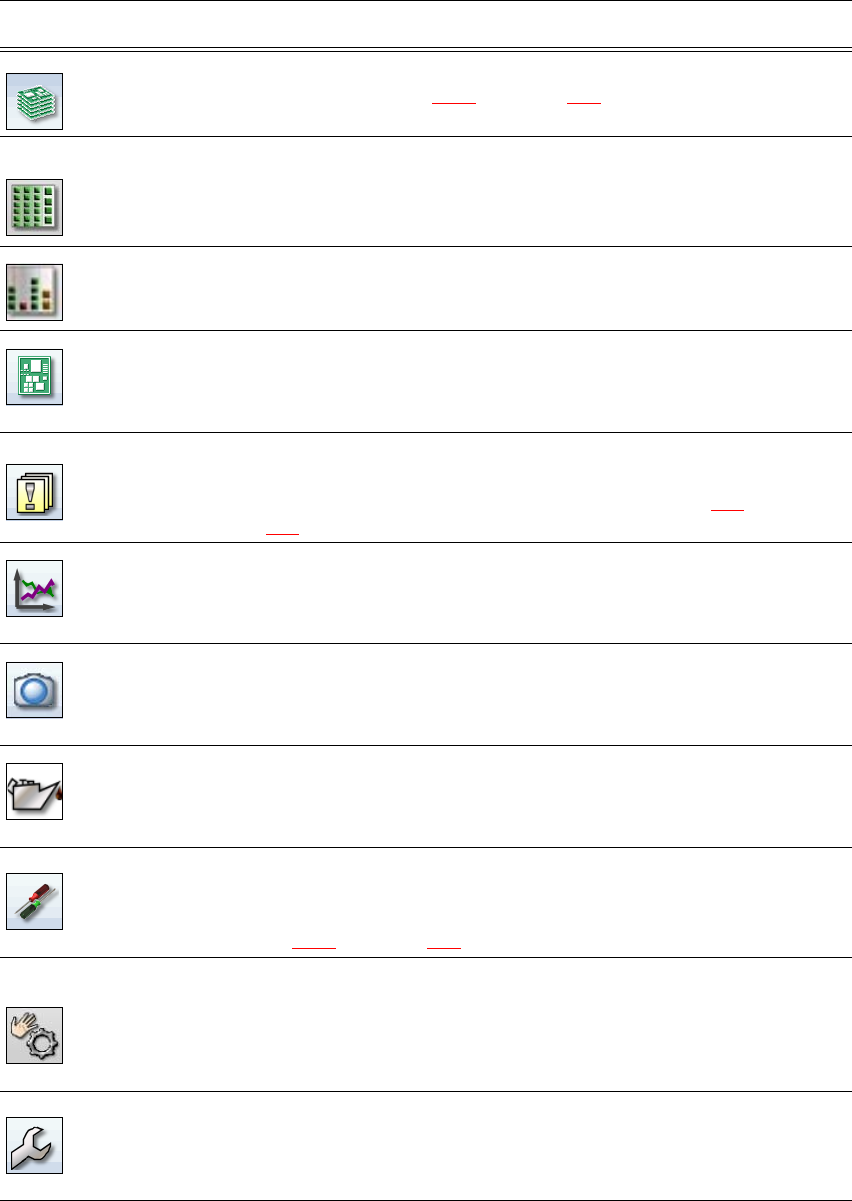

图标 视图 说明
生产
（主视图）
显示生产期间贴片机最频繁执行任务的状态。
显示操作状况，见 5.5.2
部分，第 232 页。
显示位置、设置名称、配方名称、配置变化情况和附加选项。
供料器模块、元
件和吸嘴
这 4 个位置中任何一个的设置都可以被独立打开。
用以检查和配置供料器模块、元件和吸嘴。
用以示教元件形状和元件料袋形状。
显示元件水平指示器。
填充水平视图 在贴片期间将向操作人员持续显示哪个供料器即将变空、需要重
新填满的信息。
PCB 显示印制板和贴片位置列表。
用于检查和配置印制板和元件。
用于示教基准点
通知 显示有关当前和上一个事件的通知。随着通知类型的不同，其显
示方式也会有所不同。可以分别查看料槽错误、传送导轨错误、
贴片机错误、一般错误和链接错误消息的表格 （见 5.6
部分，第
238
页）。
统计数据 显示有关性能、质量和弃料的统计资料。显示贴片机和印制板性
能。
启动 OIS （操作员信息系统），有关详情见 “OIS 文档 ”。
贴片时显示同步
图像
显示各个相机的实时图像。
只有在 “ 高级生产 ” 操作员级别中可用：
用以查看和保存视像转储文件。
维护状态 含有有关贴片机维护状态的信息。
更多详情，请参见 “ 维护指南 ”。
设置 含有所有设置和选项。
用于设定操作员级别和用户界面语言。
用于显示和编辑贴片机设置、用户设置、贴片机选项和软件选项，
见 5.5.5
部分，第 236 页。
检查传感器和功
能
含有用于测试和诊断的信息和功能。
用于设置贴片机的启动按钮功能。
只有在 “ 高级生产 ” 操作员级别中可用：用于测试整个参考运行和
C&P20 贴片头的功能。
单项功能和持续运行。单独处理每个悬臂。
维修 维修工具。
只在 “ 维修 （客户）” 操作员级别中可用：
用于设置和校准 SIPLACE 贴片机，下载嵌入式软件版本，校准和
配置整台贴片机。
