使用手册 SIPLACE X- 系列 S 5 贴片机处的工作 使用软件版本 713.0 或更新 版本 11/2019 5.9 执行一次目视检查 251 5.9.5 在料带容器中插入分隔板 分隔板有不同的边缘，可以用两种方式插入 到料带容器内。如果使用芯轴，则 分隔板的芯轴 凹槽应指向上方 （项目 4，图 5.9 - 3 ） 。如果您不使用芯轴，那么分隔板的 倒圆角 边缘 就会指向上方 （项目 5，图 5.9 - 3 ）。 按照图…
5 贴片机处的工作 使用手册 SIPLACE X- 系列 S
5.9 执行一次目视检查 使用软件版本 713.0 或更新 版本 11/2019
250
5.9.4 附加料带卷盘的支座
5
图 5.9 - 2 附加料带卷盘的支座
(1) 附加料带卷盘的支座，物件号：00141217-xx
(2) 支撑件的安装器件
5
如果供料器模块和料带卷盘之间的横向偏移不超过 60 mm，X- 系列 S 供料器模块可以毫无问题
地处理元件料带。
如果预定义设置无法保持所允许的最大偏移值，那么我们建议您使用安放一个额外料带卷盘的支
座 （物件 1）。只需将支座插入保持器 （项目 2）中，然后将其推到小于最大许可数值 60 mm 的
位置即可。元件料车一共有 5 个保持器。每个料带卷盘支座可以安放两个料带卷盘，也就是说最
多可以在料带容器上方安放十个 15 英寸 （381 mm）的卷盘。
最多 60 mm
使用手册 SIPLACE X- 系列 S 5 贴片机处的工作
使用软件版本 713.0 或更新 版本 11/2019 5.9 执行一次目视检查
251
5.9.5 在料带容器中插入分隔板
分隔板有不同的边缘，可以用两种方式插入到料带容器内。如果使用芯轴，则分隔板的芯轴
凹槽应指向上方 （项目 4，图 5.9 - 3
）。如果您不使用芯轴，那么分隔板的
倒圆角
边缘
就会指向上方 （项目 5，图 5.9 - 3
）。
按照图 5.9 - 3 所示插入分隔板并记住料带容器的
最小差为 2x。这将有助于避免发生贴片错误。
检查分隔板是否已啮合在三个导轨的同一个位置上。否则，分隔板会发生偏移或弯曲。
5

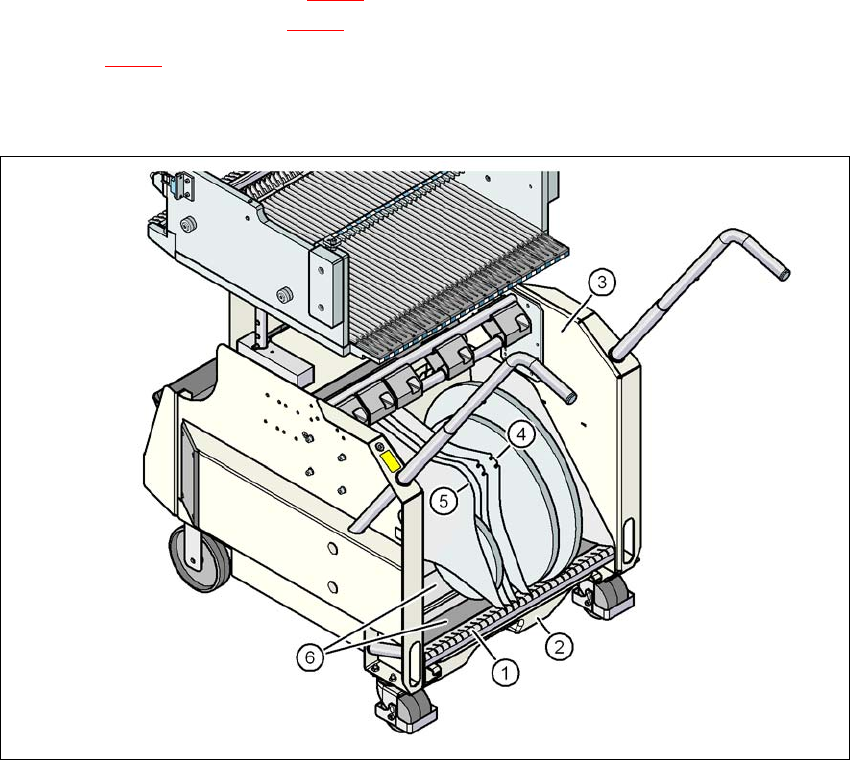

图 5.9 - 3 料带容器中的分隔板
(1) 分隔板的导轨
(2) 废料带容器
(3) 料带容器
(4) 使用芯轴时分隔板的位置
(5) 未使用芯轴时分隔板的位置
(6) 料带卷盘的滑动支撑件
5 贴片机处的工作 使用手册 SIPLACE X- 系列 S
5.10 设置供料器模块 使用软件版本 713.0 或更新 版本 11/2019
252
5.10 设置供料器模块
5.10.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
进行预防性维护时始终使用适宜的工具。
5.10.2 拆卸转换料台上的 X 供料器模块
5
图 5.10 - 1 拆卸转换料台上的 X 供料器模块
(1) 移除握柄
(2) 状态显示屏
(3) LED 显示屏
(4) 用于检查供料器高度的轨道
(5) 锁定供料器模块的插销
(6) 对中轨道
5
(2)
(1)
(4)
(5)
(6)
(3)
