5.10 设置供料器模块
5.10.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
进行预防性维护时始终使用适宜的工具。
5.10.2 拆卸转换料台上的 X 供料器模块
5

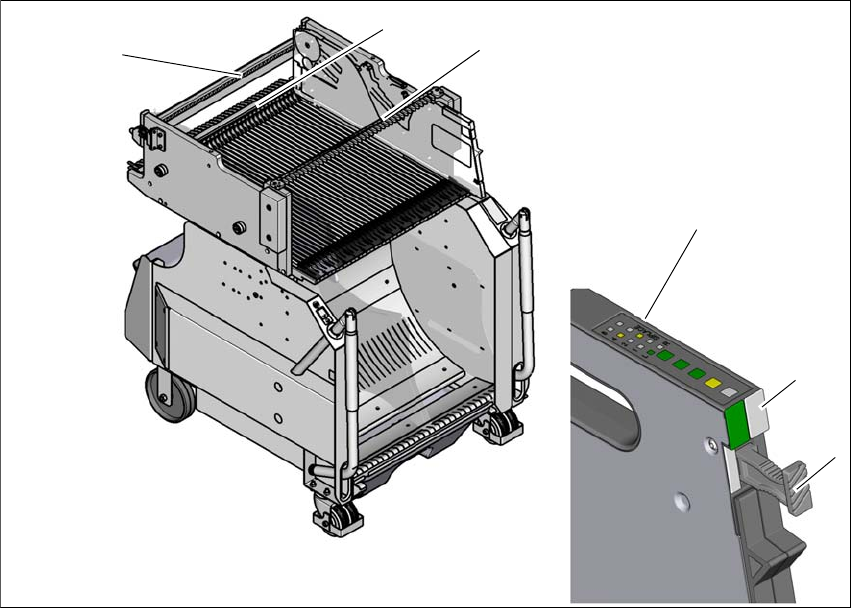

图 5.10 - 1 拆卸转换料台上的 X 供料器模块
(1) 移除握柄
(2) 状态显示屏
(3) LED 显示屏
(4) 用于检查供料器高度的轨道
(5) 锁定供料器模块的插销
(6) 对中轨道
5
(2)
(1)
(4)
(5)
(6)
(3)
使用手册 SIPLACE X- 系列 S 5 贴片机处的工作
使用软件版本 713.0 或更新 版本 11/2019 5.10 设置供料器模块
253
状态显示灯 （项目 2，图 5.10 - 1
，第 252 页）处于待命状态，如果当前设置中包含 X 轴供料器
模块，其就会发绿光。如果当前的设置不包含此供料器模块，则状态显示灯将保持关闭状态。
供料器模块使用插销锁定在转换料台位置，所以不能拔出。从拆卸转换料台上的供料器模块的程
序如下：
按下移除握柄 （项目 1，图 5.10 - 1，第 252 页）。移除握柄弹出，同时关闭状态显示灯。
等待约 1 秒钟的时间，直至锁止装置 （项目 4，图 5.10 - 1，第 252 页）释放
供料器模块。
使用移除握柄将供料器模块从转换料台拉出。如果等待时间长于 5 秒钟，供料器模块将再次
被锁住。状态显示灯将闪烁红色。
再次啮合移除握柄。如果当前设置中包含供料器模块，则状态显示灯亮起绿色，且料槽编号
和增量将再次出现在 LCD 显示屏上。
5 贴片机处的工作 使用手册 SIPLACE X- 系列 S
5.10 设置供料器模块 使用软件版本 713.0 或更新 版本 11/2019
254
5.10.3 使用 X 供料器模块
5.10.3.1 在使用前请检查 X 供料器模块
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻轻敲击盖箔摇杆 （项目 2，图 5.10 - 2，第 255 页），确保其没有
卡住。
检查确认拾取窗口 （项目 3，图 5.10 - 2，第 255 页）周围区域没有松动的元件。
5
5
轻轻向前按下控制杆 （项目 4，图 5.10 - 2，第 255 页），打开拾取窗口 （项目 3，图 5.10 -
2，第 255 页）。这将轻微提升拾取窗口。
5
清除拾取窗口下的任何遗落元件。
关闭拾取窗口（项目 3，图 5.10 - 2，第 255 页），上述操作通过使控制杆（项目 4，图 5.10
- 2，第 255 页）。
用带有适宜吸嘴的吸尘器或毛刷清除转换料台上的遗落元件。
5
请注意
将元件摇出供料器模块之前，先清空元件弃置舱 （图 5.10 - 2 中的物件 5，第 255
页）。
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，不要按下控制杆 （项目 4，图 5.10 - 2，第 255 页）。
请注意
如果已插入元件料带，则请将其修剪到与供料器模块前端齐平的位置。在穿孔中这
仍有 2 个孔可见。
