5 贴片机处的工作 使用手 册 SIPLACE X- 系列 S 5.14 装入或卸出元件料车 使用软件版本 713.0 或更新 版本 11/2019 268 5.14 装入或卸出元件料车 5.14.1 装卸料车的安全须知 请按照第 2.5.10 节，第 70 页的 “ 安全须知 ” 操作。 5 此外，只有在保护盖已关闭的情况下 才能装入料车。 装入和卸出料车每个位置 （1 号、 2 号、 3 号和 4 号） 上都有一个按钮。 元件料车更…
使用手册 SIPLACE X- 系列 S 5 贴片机处的工作
使用软件版本 713.0 或更新 版本 11/2019 5.13 避免发生料槽错误
267
5.13.3 元件坐标系和拾取角度
5
图 5.13 - 1 元件的位置及其拾取角度
特殊
元件
钢料盒：
芯片 -
带有极性
的元件
0402
2220
阳极必须与 +X 坐标对
齐。
封装形式类型 0° 坐标系
在供料器模块中的位置
拾取角度 /
吸嘴角度
料带：
SOT 23
钢料盒：
料带：
料带：
SO-IC
DIL-IC
SOT 194
料带：
孔
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
5 贴片机处的工作 使用手册 SIPLACE X- 系列 S
5.14 装入或卸出元件料车 使用软件版本 713.0 或更新 版本 11/2019
268
5.14 装入或卸出元件料车
5.14.1 装卸料车的安全须知
请按照第 2.5.10 节，第 70 页的 “ 安全须知 ” 操作。
5
此外，只有在保护盖已关闭的情况下才能装入料车。
装入和卸出料车每个位置（1 号、2 号、3 号和 4 号）上都有一个按钮。元件料车更换的安全概念
指出，操作员在装卸元件料车时，须按下相应贴片机位置处的此按钮。
警告
有挤压危险！
在装入和卸出元件料车时存在发生挤压的危险！
仅能由一个人装入或卸出元件料车。
在装入和卸出期间，请确保肢体没有位于元件料车的移动范围内。.
使用手册 SIPLACE X- 系列 S 5 贴片机处的工作
使用软件版本 713.0 或更新 版本 11/2019 5.14 装入或卸出元件料车
269
5

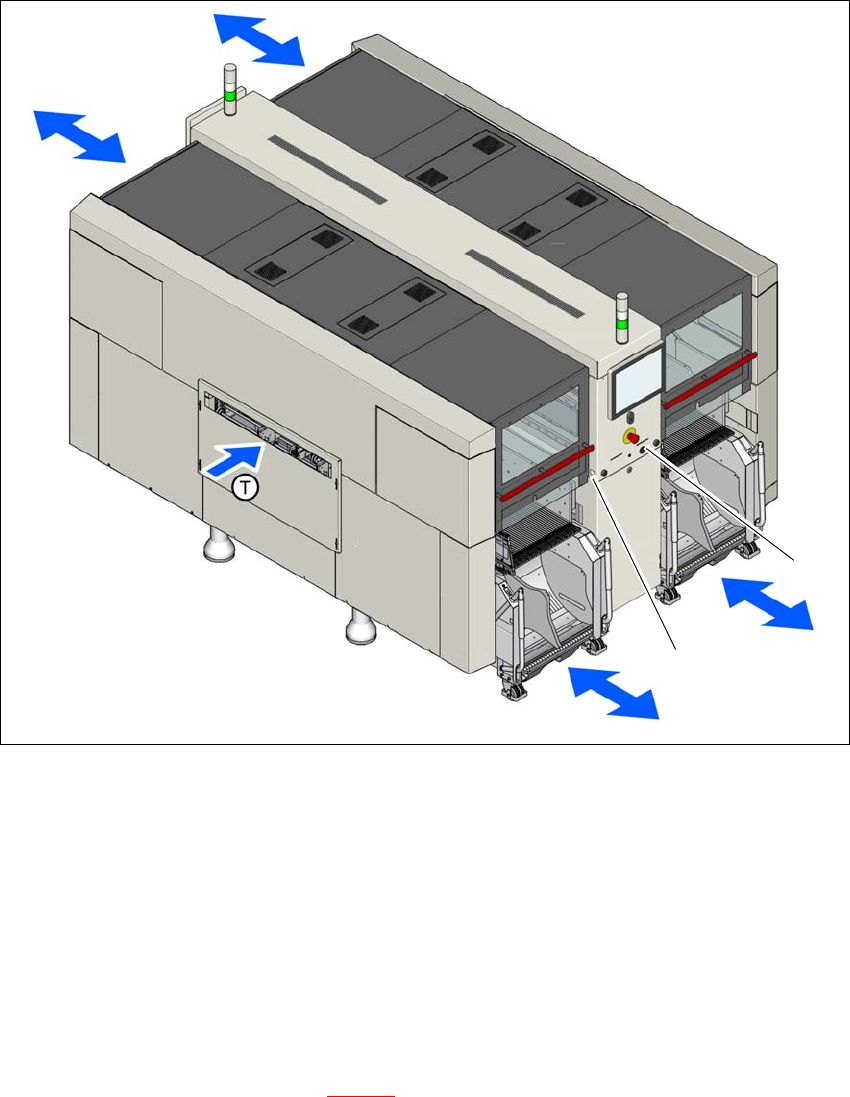

图 5.14 - 1 装卸料车的安全须知 （图示以 SIPLACE X2 S / X3 S / X4 S 为例）
此外，只有在保护盖已关闭的情况下才能装入料车。
(1) 在 1 号位置装入和卸出料车的按钮
(2) 在 2 号位置装入和卸出料车的按钮
(T) PCB 的传送方向
5.14.2 卸出料车
按下相应贴片机位置上的装入和卸出按钮，直到元件料车完全卸出。
向上翻折两个握柄 （项目 1，图 5.14 - 2）。
(1)
(2)
