5.14.4 装入料车
5

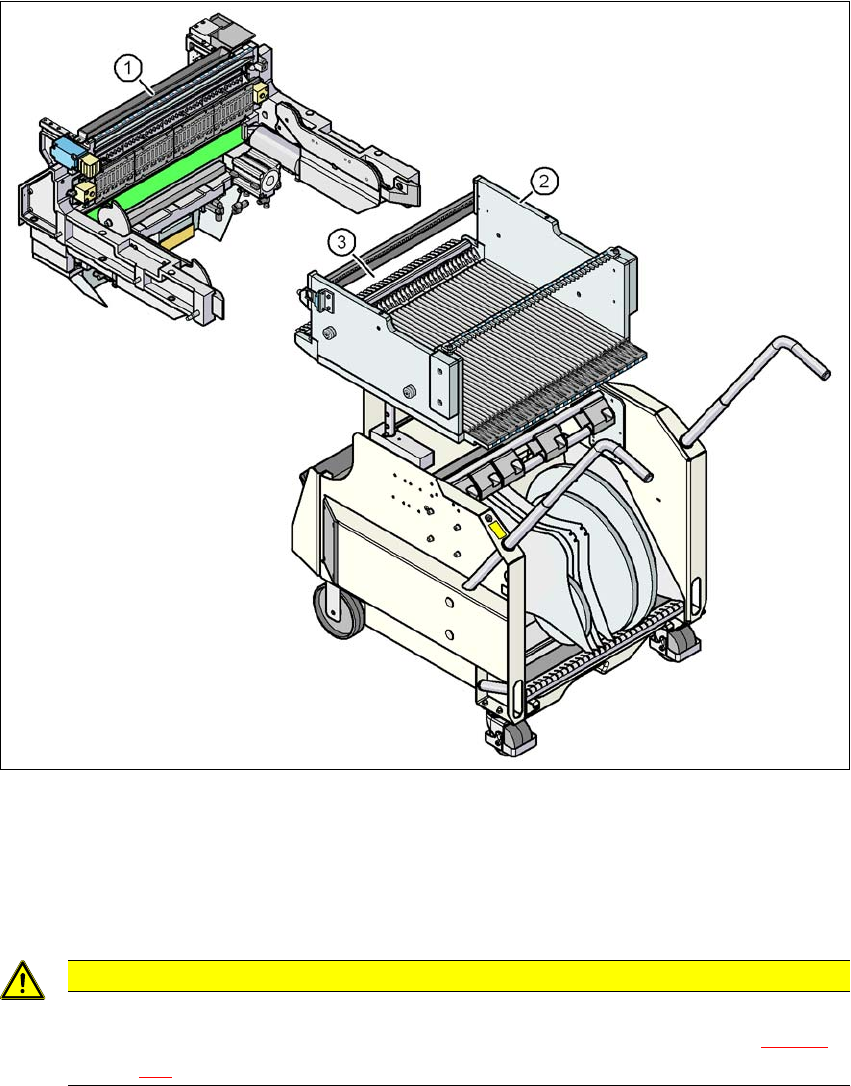

图 5.14 - 3 料车和 COT 插入件，SIPLACE X- 系列 S
(1) 料车装卸单元，SIPLACE X- 系列 S
(2) SIPLACE X- 系列 S 元件料车
(3) 锁定插销
5
注意事项
推入元件料车！
将元件料车推入贴片机时，确保锁定插销不会碰撞到障碍物 （项目 3，图 5.14 - 3，
第 271
页）。
5 贴片机处的工作 使用手册 SIPLACE X- 系列 S
5.14 装入或卸出元件料车 使用软件版本 713.0 或更新 版本 11/2019
272
5
5
小心将元件料车完全推入贴片机，直至挡杆处。
5
按下相应贴片机位置处的按钮，直到料车装入完成。
向上推动两个握柄上的套筒 （项目 1，图 5.14 - 4，第 273 页）并向下翻折握柄 （项目 2，
图 5.14 - 4
，第 273 页）。
请注意
平齐剪切料带
如果没有在 X 供料器模块的前端将料带剪切平齐，空料带就不会进入空料带导槽。
在装入元件料车之前请将料带剪切平齐。
注意事项
贴片头的位置！
检查贴片头是否在料车的外侧。
请注意
只有在保护盖被关闭后才可以装入
关闭保护盖。
使用手册 SIPLACE X- 系列 S 5 贴片机处的工作
使用软件版本 713.0 或更新 版本 11/2019 5.14 装入或卸出元件料车
273
5
图 5.14 - 4 X- 系列 S 元件料车 - 向下翻折握柄
(1) 上推套筒
(2) 向下翻折握柄
