6 工作站扩展部件 使用手 册 SIPLACE X- 系列 S 6.1 吸嘴交换器 使用软件版本 713.0 或更 新 版本 11/2019 276 6.1.1 SIPLACE Speedstar C&P20 P / C&P20 P2 的吸嘴交换器 6.1.1.1 C&P20 P / C&P20 P2 吸嘴交换器，配有 6 个吸嘴盘 物件号：0310351 4-xx 吸嘴交换器基本总成 CP/ 全部 - …
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
275
6 工作站扩展部件
相关配置和其他选项，请参见具体 SIPLACE 贴片机的规格说明。
6
6.1 吸嘴交换器
吸嘴盘被安放在一个共用的支撑件上。它们用两个平行销对中，并用 4 个按钮固定。具体位置由
每个吸嘴盘上的两个基准点决定。通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正
确，从而防止贴片头与任何向上凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填充，因为安全
电路会由于吸嘴盘缺失或吸嘴盘未正确就位而停止贴片机。
请注意
使用 SIPLACE 智能顶针支撑选装件，可减少交换器吸嘴盘的最大数量。
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
276
6.1.1 SIPLACE Speedstar C&P20 P / C&P20 P2 的吸嘴交换器
6.1.1.1 C&P20 P / C&P20 P2 吸嘴交换器，配有 6 个吸嘴盘
物件号：03103514-xx 吸嘴交换器基本总成 CP/ 全部 - 长
物件号：03101503-xx 含 20 个吸嘴库的吸嘴盘 60xx/40xx
6

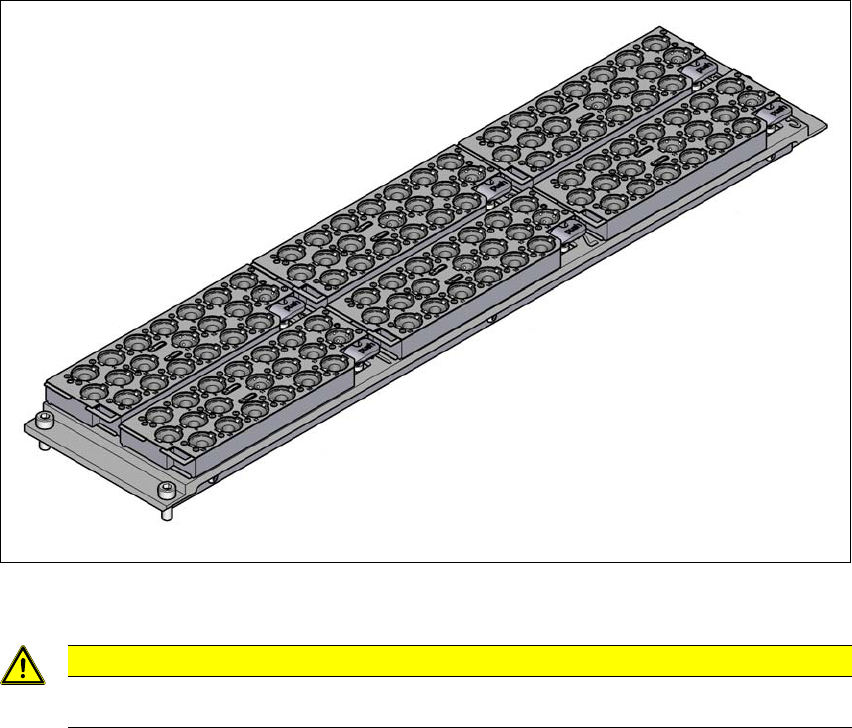

图 6.1 - 1 SIPLACE SpeedStar C&P20 P / C&P20 P2 的吸嘴交换器，配有 6 个吸嘴盘
6
注意事项
6
只能与 SpeedStar 一并使用此吸嘴交换器。
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
277
6.1.1.2 C&P20 P / C&P20 P2 的吸嘴交换器，配有 4 个吸嘴盘
物件号：03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
物件号：03101503-xx 含 20 个吸嘴库的吸嘴盘 60xx/40xx
6

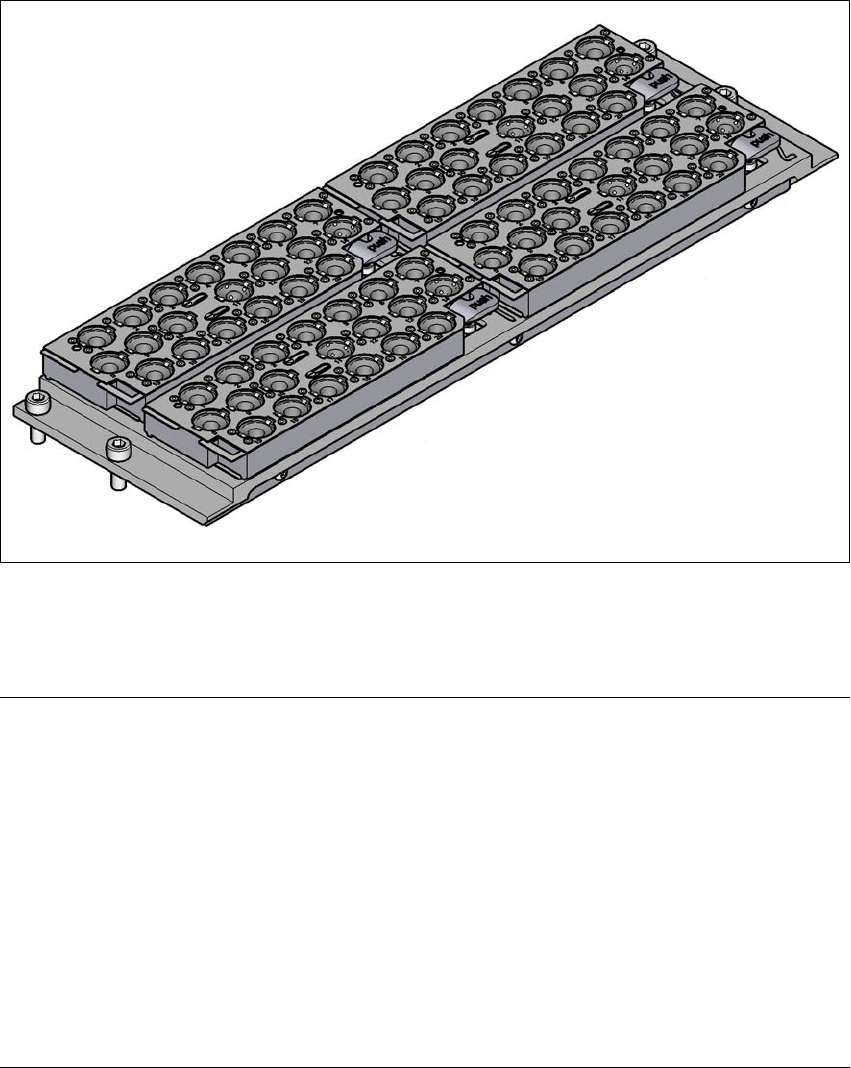

图 6.1 - 2 SIPLACE SpeedStar C&P20 P / C&P20 P2 的吸嘴交换器，配有 4 个吸嘴盘
6.1.1.3 技术数据
6
SIPLACE SpeedStar (C&P20 P / C&P20 P2) 的吸嘴交换器
吸嘴盘数量
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
6
4
吸嘴保持件的数量
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
标准配置
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 个吸嘴盘有 120 个吸嘴库
4 个吸嘴盘有 80 个吸嘴库
选项：“ 第 2 排 ” 吸嘴交换器 4 个吸嘴盘有 80 个吸嘴库
吸嘴类型 60xx/40xx
