6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
276
6.1.1 SIPLACE Speedstar C&P20 P / C&P20 P2 的吸嘴交换器
6.1.1.1 C&P20 P / C&P20 P2 吸嘴交换器，配有 6 个吸嘴盘
物件号：03103514-xx 吸嘴交换器基本总成 CP/ 全部 - 长
物件号：03101503-xx 含 20 个吸嘴库的吸嘴盘 60xx/40xx
6
图 6.1 - 1 SIPLACE SpeedStar C&P20 P / C&P20 P2 的吸嘴交换器，配有 6 个吸嘴盘
6
注意事项
6
只能与 SpeedStar 一并使用此吸嘴交换器。
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
277
6.1.1.2 C&P20 P / C&P20 P2 的吸嘴交换器，配有 4 个吸嘴盘
物件号：03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
物件号：03101503-xx 含 20 个吸嘴库的吸嘴盘 60xx/40xx
6
图 6.1 - 2 SIPLACE SpeedStar C&P20 P / C&P20 P2 的吸嘴交换器，配有 4 个吸嘴盘
6.1.1.3 技术数据
6
SIPLACE SpeedStar (C&P20 P / C&P20 P2) 的吸嘴交换器
吸嘴盘数量
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
6
4
吸嘴保持件的数量
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
标准配置
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 个吸嘴盘有 120 个吸嘴库
4 个吸嘴盘有 80 个吸嘴库
选项：“ 第 2 排 ” 吸嘴交换器 4 个吸嘴盘有 80 个吸嘴库
吸嘴类型 60xx/40xx
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
278
6.1.1.4 配置示例：SIPLACE X4i S 的 Speedstar - 内部工作台位置
1 号、2 号、3 号和 4 号位置均可安放一个 SpeedStar 的吸嘴交换器（项目 1，图 6.1 - 3，第 278
页）。
6

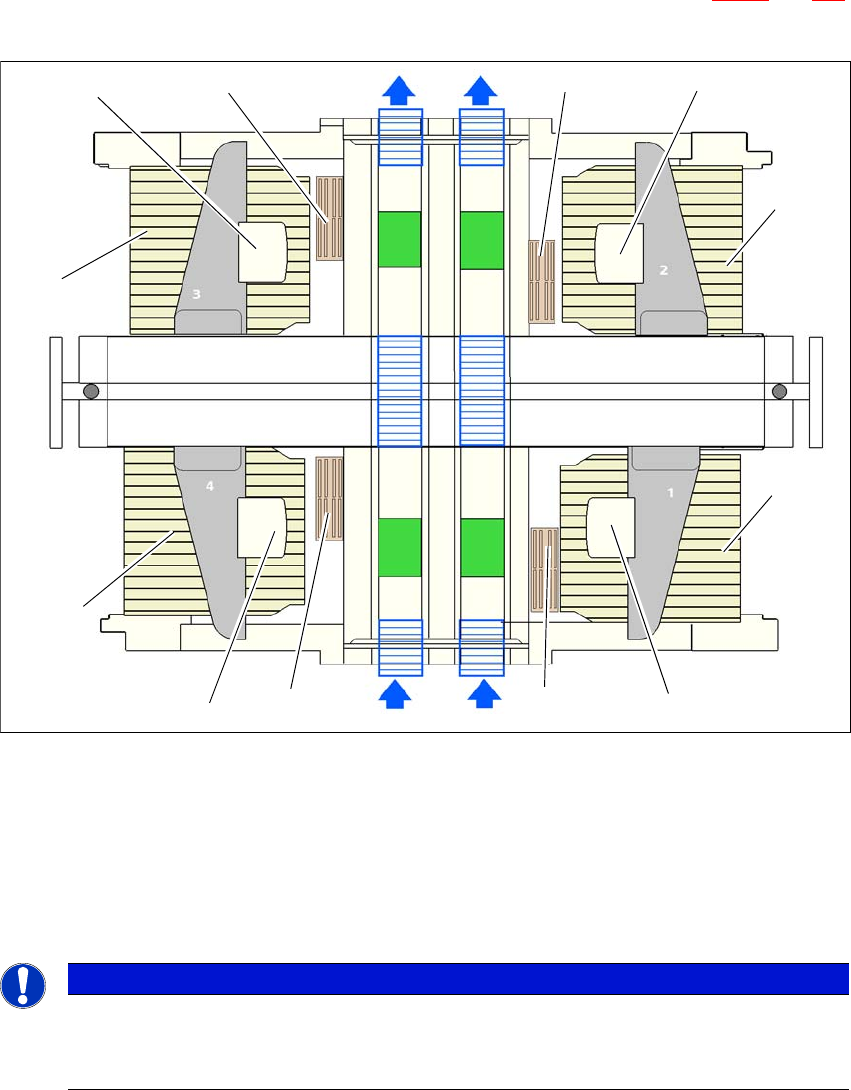

图 6.1 - 3 SIPLACE SpeedStar 贴片机吸嘴交换器的位置 - 配置示例
（SIPLACE X4i S 型贴片机）
6
6
6
(1) 吸嘴交换器
(2) SIPLACE SpeedStar
(3) “ 内部 ” 工作台位置
请注意
如果吸嘴盘缺失，贴片机将停止
如果吸嘴盘缺失或未正确定位，安全电路将会停止运行贴片机。
使用所有已安放的吸嘴盘。
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
