6 工作站扩展部件 使用手 册 SIPLACE X- 系列 S 6.1 吸嘴交换器 使用软件版本 713.0 或更 新 版本 11/2019 280 6.1.1.6 配置示例：SIPLACE X4 S 的 Speedstar 1 号、 2 号、 3 号和 4 号位置均可安放 一个 SpeedStar 的吸嘴交换器（项目 1， 图 6.1 - 5 ，第 280 页） 。 6 图 6.1 - 5 SIPLACE SpeedStar 贴片机吸…
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
279
6.1.1.5 配置示例：SIPLACE X4i S 的 Speedstar - 外部工作台位置
SpeedStar 的 1 号位置、2 号位置、3 号位置和 4 号位置都可以安装两排吸嘴交换器 （项目 1 和
4，图 6.1 - 4
，第 279 页）。
6

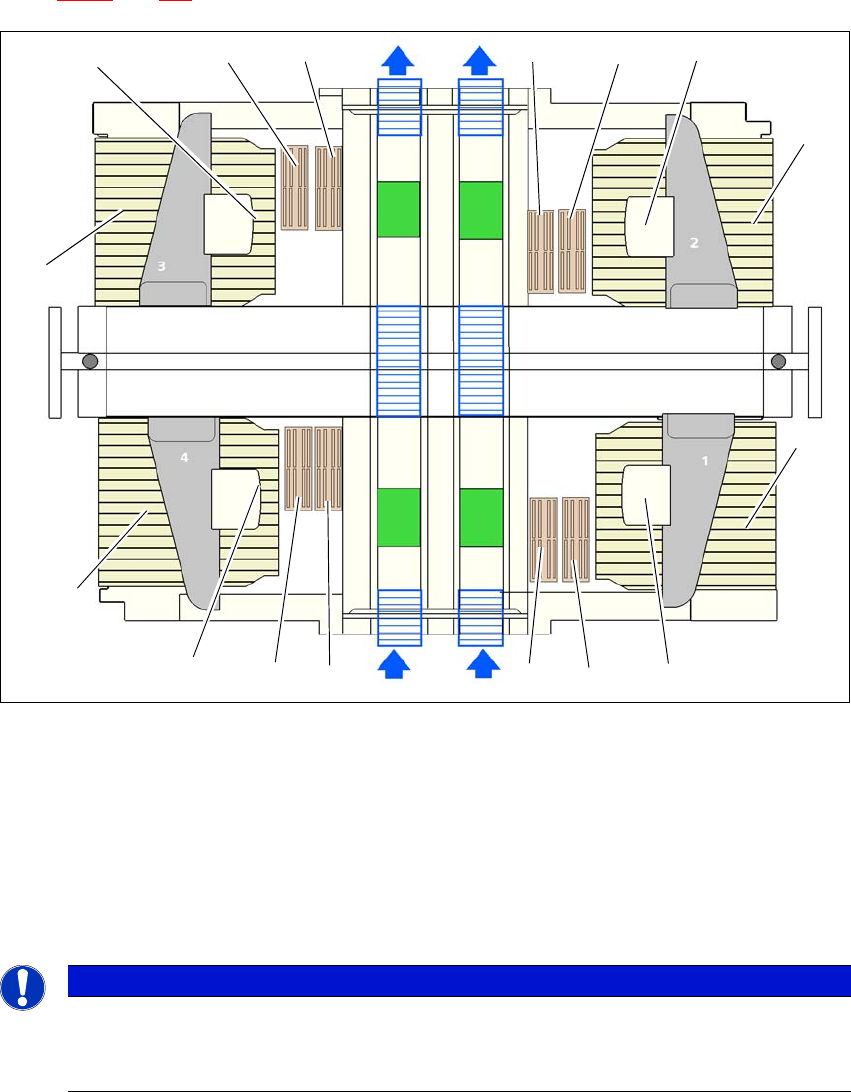

图 6.1 - 4 SIPLACE SpeedStar 贴片机吸嘴交换器的位置 - 配置示例
（SIPLACE X4i S 型贴片机）
6
6
6
(1) 吸嘴交换器
(2) SIPLACE SpeedStar
(3) “ 外部 ” 工作台位置
(4) 第 2 排吸嘴交换器 （可选件）
请注意
如果吸嘴盘缺失，贴片机将停止
如果吸嘴盘缺失或未正确定位，安全电路将会停止运行贴片机。
使用所有已安放的吸嘴盘。
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
280
6.1.1.6 配置示例：SIPLACE X4 S 的 Speedstar
1 号、2 号、3 号和 4 号位置均可安放一个 SpeedStar 的吸嘴交换器（项目 1，图 6.1 - 5，第 280
页）。
6

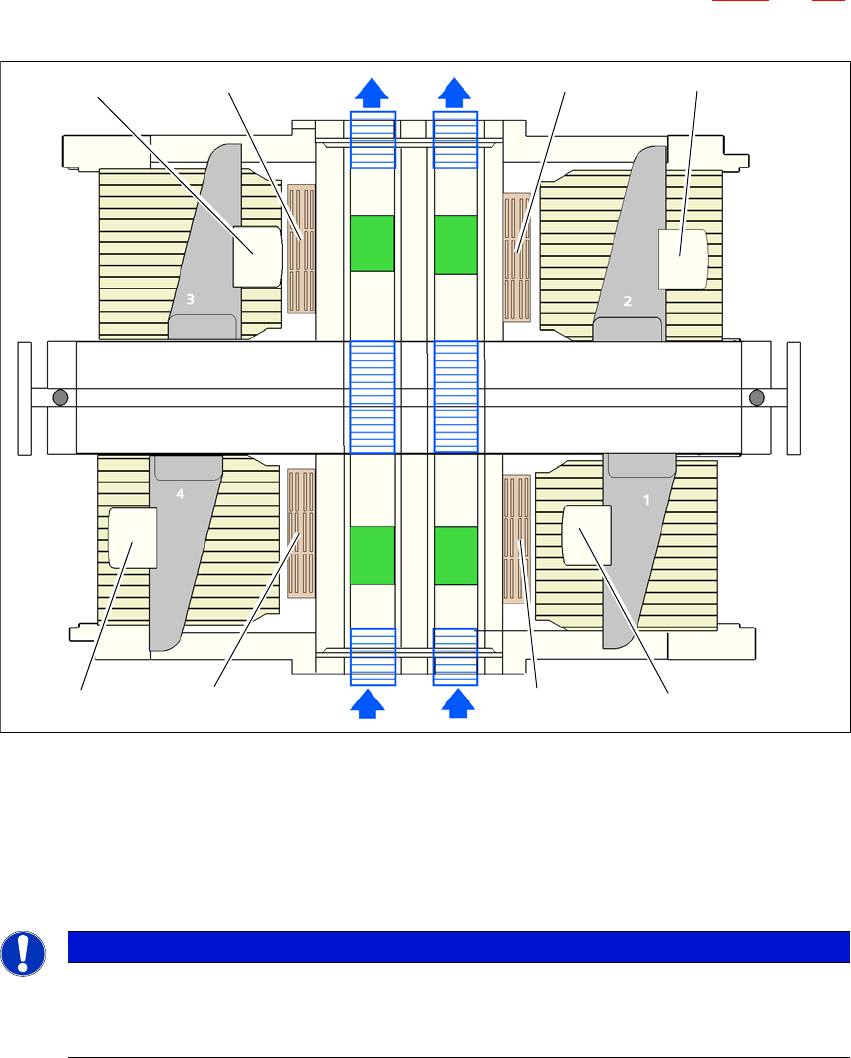

图 6.1 - 5 SIPLACE SpeedStar 贴片机吸嘴交换器的位置 - 配置示例
（SIPLACE X4 S 型贴片机）
6
6
6
(1) 吸嘴交换器
(2) SIPLACE SpeedStar
请注意
如果吸嘴盘缺失，贴片机将停止
如果吸嘴盘缺失或未正确定位，安全电路将会停止运行贴片机。
使用所有已安放的吸嘴盘。
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
281
6.1.1.7 SIPLACE SpeedStar 贴片头的 “ 第 2 排 ” 吸嘴交换器
“ 第 2 排吸嘴交换器 ” 选项可让您为 SIPLACE SpeedStar C&P20 P / C&P20 P2 额外配置一排吸
嘴交换器。改装包里包含了吸嘴交换器和一个装配套件。
6.1.2 SIPLACE MultiStar CPP 的吸嘴交换器
6.1.2.1 吸嘴交换器，含 4 个吸嘴盘
物件号：03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
物件号：03066107-xx 含 20 个吸嘴库的吸嘴盘 20xx
物件号：03065782-xx 含 20 个吸嘴库的吸嘴盘 28xx
6

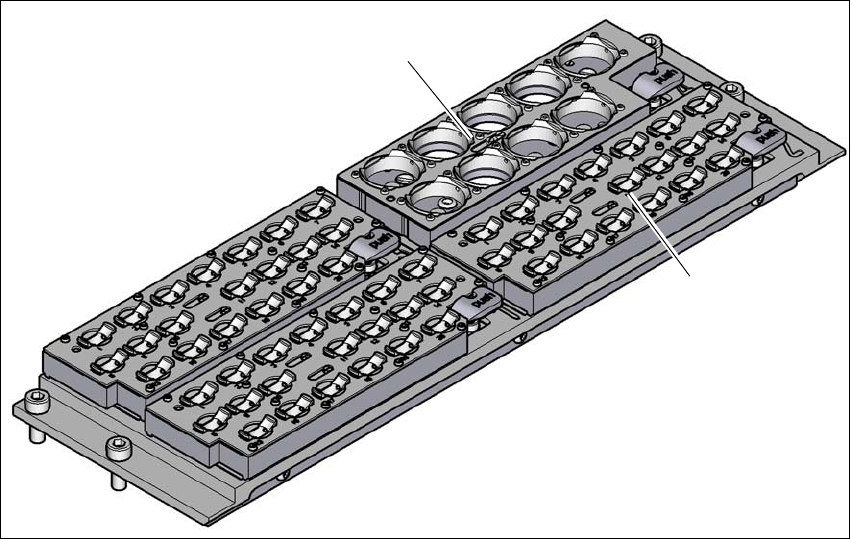

图 6.1 - 6 SIPLACE MultiStar CPP 的吸嘴交换器，配有 4 个吸嘴盘
(1) 用于 20xx 吸嘴的吸嘴盘
(2) 用于 28xx 吸嘴的吸嘴盘
(1)
(2)
