6.1.1.7 SIPLACE SpeedStar 贴片头的 “ 第 2 排 ” 吸嘴交换器
“ 第 2 排吸嘴交换器 ” 选项可让您为 SIPLACE SpeedStar C&P20 P / C&P20 P2 额外配置一排吸
嘴交换器。改装包里包含了吸嘴交换器和一个装配套件。
6.1.2 SIPLACE MultiStar CPP 的吸嘴交换器
6.1.2.1 吸嘴交换器，含 4 个吸嘴盘
物件号：03103649-xx 吸嘴交换器的基础组件 CP/ 所有 - 短
物件号：03066107-xx 含 20 个吸嘴库的吸嘴盘 20xx
物件号：03065782-xx 含 20 个吸嘴库的吸嘴盘 28xx
6
图 6.1 - 6 SIPLACE MultiStar CPP 的吸嘴交换器，配有 4 个吸嘴盘
(1) 用于 20xx 吸嘴的吸嘴盘
(2) 用于 28xx 吸嘴的吸嘴盘
(1)
(2)
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
282
6.1.2.2 吸嘴交换器，含 6 个吸嘴盘
物件号：03103514-xx 吸嘴交换器基本总成 CP/ 全部 - 长
物件号：03066107-xx 含 20 个吸嘴库的吸嘴盘 20xx
物件号：03065782-xx 含 20 个吸嘴库的吸嘴盘 28xx
6
图 6.1 - 7 SIPLACE MultiStar CPP 的吸嘴交换器，配有 6 个吸嘴盘
(1) 用于 20xx 吸嘴的吸嘴盘
(2) 用于 28xx 吸嘴的吸嘴盘
(1)
(2)
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
283
6.1.2.3 用于 20xx 吸嘴且含 20 个吸嘴库的吸嘴盘
6

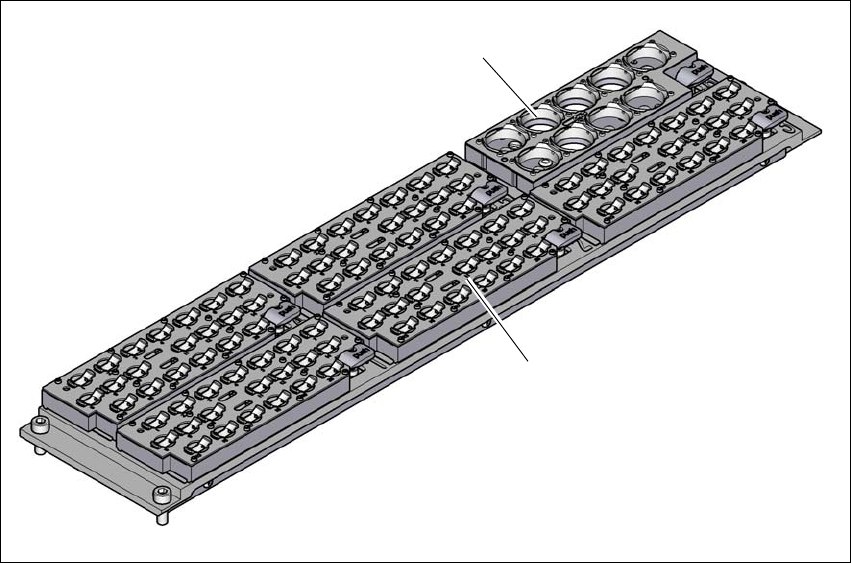

图 6.1 - 8 用于含 20 个吸嘴库 20 xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 用于 20xx 吸嘴的 20 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
(2)
(1)
(2)
