6.1.2.3 用于 20xx 吸嘴且含 20 个吸嘴库的吸嘴盘
6

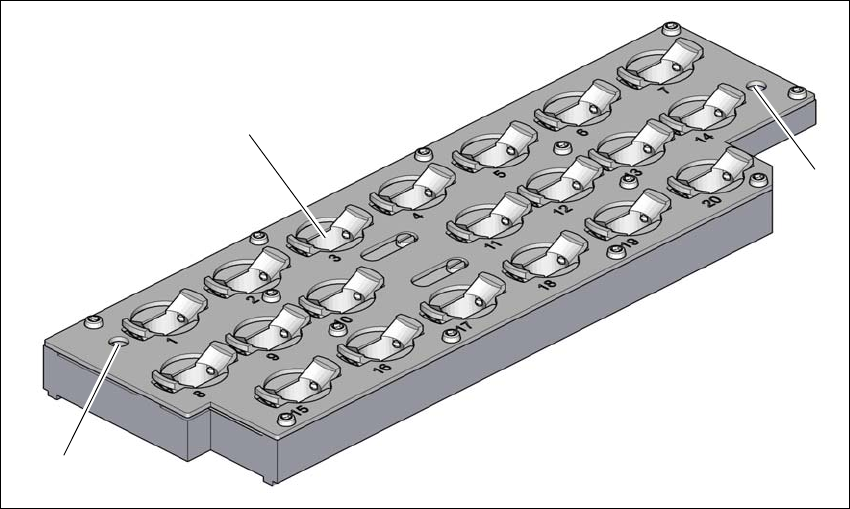

图 6.1 - 8 用于含 20 个吸嘴库 20 xx 吸嘴的吸嘴盘 - 锁定板打开
(1) 用于 20xx 吸嘴的 20 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
(2)
(1)
(2)
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
284
6.1.2.4 用于 28xx 吸嘴的吸嘴盘
6
图 6.1 - 9 用于 28xx 吸嘴的吸嘴盘
(1) 5 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 12.5 mm
（吸嘴库编号 1、5、6、8 和 9）
(2) 4 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 16.5 mm
（吸嘴库编号 2、3、4 和 7）
(3) 基准点 （只有锁定板打开时才可见）
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
285
6.1.2.5 技术数据
6
6
SIPLACE MultiStar CPP 的吸嘴交换器
吸嘴盘数量
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
吸嘴库的数量
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
120
80
标准配置
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
80 x 20xx 吸嘴库
1 个吸嘴盘有 9 个 28xx 吸嘴库
60 x 20xx 吸嘴库
1 个吸嘴盘有 9 个 28xx 吸嘴库
选项：“ 第 2 排 ” 吸嘴交换器 4 个吸嘴盘有 80 个吸嘴库
吸嘴类型 40xx、11xx、12xx
20xx、28xx
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
*)b MTC/WPC 的 2 号位置存在限制
