6.1.2.4 用于 28xx 吸嘴的吸嘴盘
6

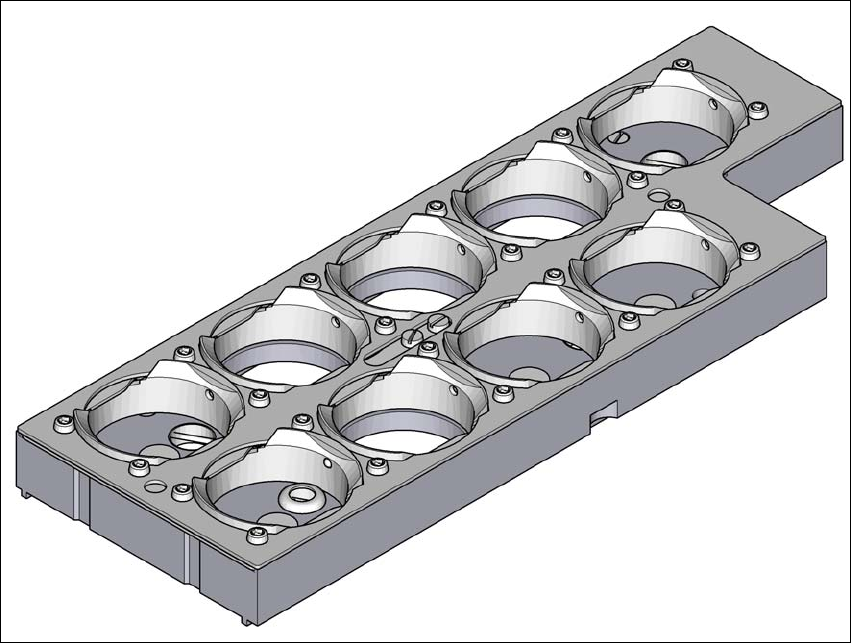

图 6.1 - 9 用于 28xx 吸嘴的吸嘴盘
(1) 5 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 12.5 mm
（吸嘴库编号 1、5、6、8 和 9）
(2) 4 个用于 28xx 吸嘴的吸嘴库，吸嘴最大长度是 16.5 mm
（吸嘴库编号 2、3、4 和 7）
(3) 基准点 （只有锁定板打开时才可见）
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
285
6.1.2.5 技术数据
6
6
SIPLACE MultiStar CPP 的吸嘴交换器
吸嘴盘数量
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
吸嘴库的数量
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
120
80
标准配置
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
80 x 20xx 吸嘴库
1 个吸嘴盘有 9 个 28xx 吸嘴库
60 x 20xx 吸嘴库
1 个吸嘴盘有 9 个 28xx 吸嘴库
选项：“ 第 2 排 ” 吸嘴交换器 4 个吸嘴盘有 80 个吸嘴库
吸嘴类型 40xx、11xx、12xx
20xx、28xx
*)a 必须配置吸嘴交换器中的所有吸嘴盘。
*)b MTC/WPC 的 2 号位置存在限制
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
286
6.1.2.6 配置示例：SIPLACE X4i S 的 CPP
1 号、2 号、3 号和 4 号位置均可安放一个 CPP 贴片头的吸嘴交换器 （项目 1，图 6.1 - 10，第
286
页）。
6
图 6.1 - 10 SIPLACE MultiStar CPP 贴片机吸嘴交换器的位置 - 配置示例
（SIPLACE X4i S 型贴片机）
6
6
(1) 吸嘴交换器
(2) SIPLACE MultiStar CPP 贴片头
(3) 静止相机
(4) 第 2 排吸嘴交换器 （可选件）
请注意
如果吸嘴盘缺失，贴片机将停止
如果吸嘴盘缺失或未正确定位，安全电路将会停止运行贴片机。
使用所有已安放的吸嘴盘。
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
