6 工作站扩展部件 使用手 册 SIPLACE X- 系列 S 6.1 吸嘴交换器 使用软件版本 713.0 或更 新 版本 11/2019 290 6 图 6.1 - 12 C&P/CPP 的吸嘴交换器 - 更换吸嘴盘 (1) 抬升吸嘴盘的控制杆 (2) 平行销，用于啮合吸嘴 盘上的对中孔 (3) 触发微型开关的弹簧销 (4) 滑动机制的插销，移动 锁定板 (5) 按扣的珠子 (6) 平行销，用于啮合吸嘴 盘上的卡槽 (7) …
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
289
6.1.3.2 更换吸嘴盘
按下控制杆 （项目 1，图 6.1 - 12，第 290 页），将吸嘴盘从按扣 （项目 5，图 6.1 - 12，第
290
页）。将吸嘴盘抬离底座。
6
警告
凸出的控制杆碰撞贴片头的危险
所有凸出在吸嘴盘 （图 6.1 - 12
中的物件 1）上方的控制杆都有可能带来碰撞贴片头的
危险。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
290
6

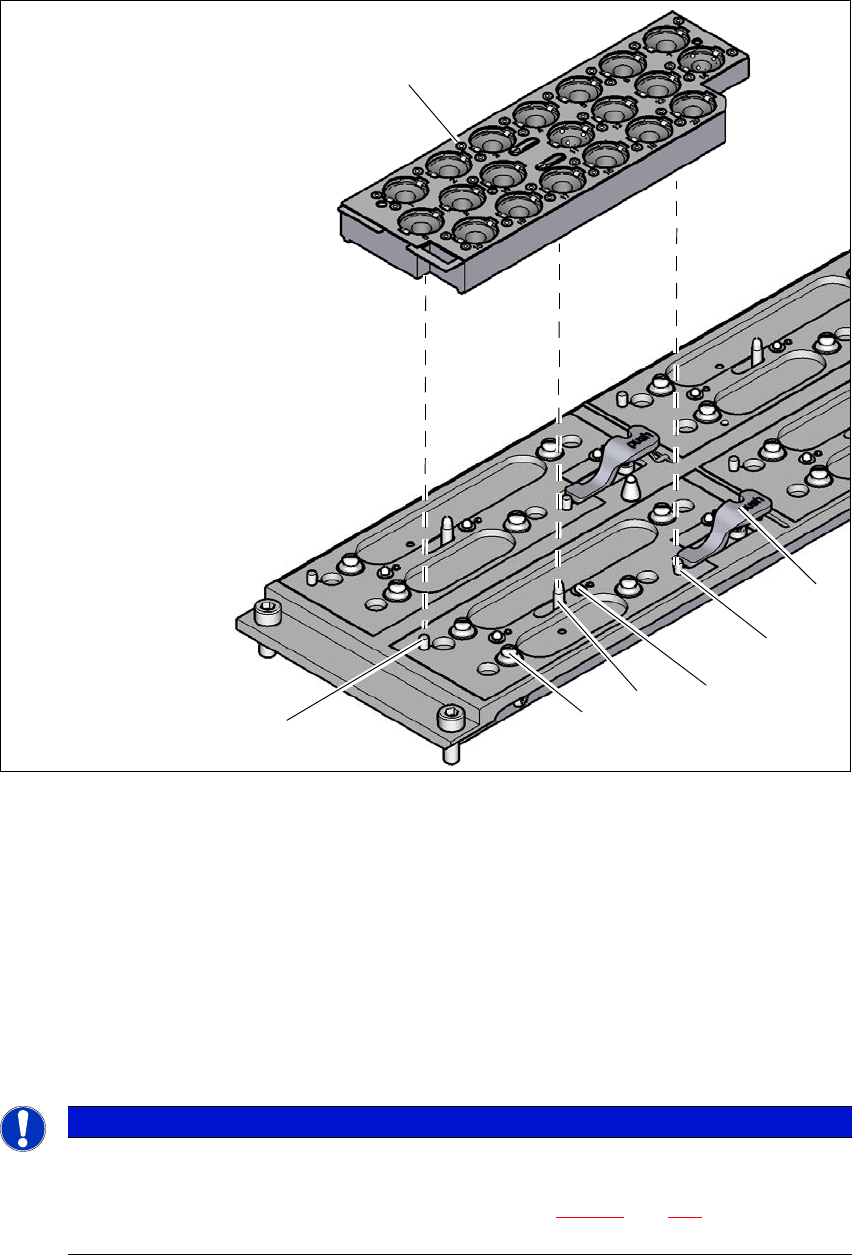

图 6.1 - 12 C&P/CPP 的吸嘴交换器 - 更换吸嘴盘
(1) 抬升吸嘴盘的控制杆
(2) 平行销，用于啮合吸嘴盘上的对中孔
(3) 触发微型开关的弹簧销
(4) 滑动机制的插销，移动锁定板
(5) 按扣的珠子
(6) 平行销，用于啮合吸嘴盘上的卡槽
(7) “ 吸嘴盘已锁定 ” 位置上的锁定板
6
请注意
6
将锁定板移到 “ 吸嘴盘已锁定 ” 位置。
插入前，对齐吸嘴盘，使对中销（项目 2 和 6，图 6.1 - 12，第 290 页）滑入对中孔
和卡槽中。
(1)
(2)
(3)
(4)
(5)
(6)
(7)
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
291
将吸嘴盘置于按扣的珠子上 （项目 5，图 6.1 - 12，第 290 页）。
平坦地下压吸嘴盘让按扣的珠子可以同时与所有按扣啮合。
6.1.3.3 位置检测
吸嘴交换器的每个吸嘴盘都有两个基准点来确定位置
6

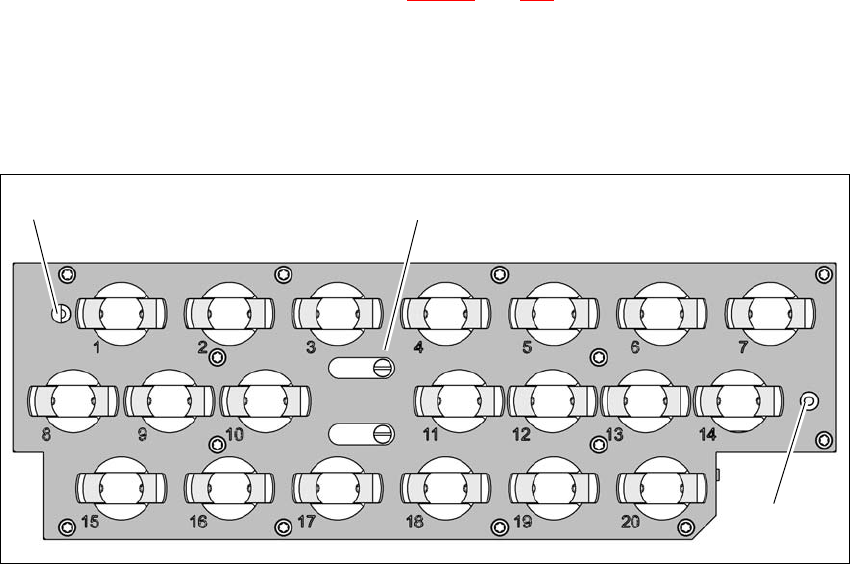

图 6.1 - 13 吸嘴盘 - 保持器编号，确定位置和角度的基准点
(1) “ 吸嘴盘已打开 ” 位置上的锁定板
(2) 确定位置的基准点
(1)
(2)
(2)
