使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
291
将吸嘴盘置于按扣的珠子上 （项目 5，图 6.1 - 12，第 290 页）。
平坦地下压吸嘴盘让按扣的珠子可以同时与所有按扣啮合。
6.1.3.3 位置检测
吸嘴交换器的每个吸嘴盘都有两个基准点来确定位置
6
图 6.1 - 13 吸嘴盘 - 保持器编号，确定位置和角度的基准点
(1) “ 吸嘴盘已打开 ” 位置上的锁定板
(2) 确定位置的基准点
(1)
(2)
(2)
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
292
6.1.4 SIPLACE TwinStar 的吸嘴交换器
物件号：03005191-xx 两个吸嘴的吸嘴盘
物件号：03001807-xx 1 个吸嘴的吸嘴盘
6

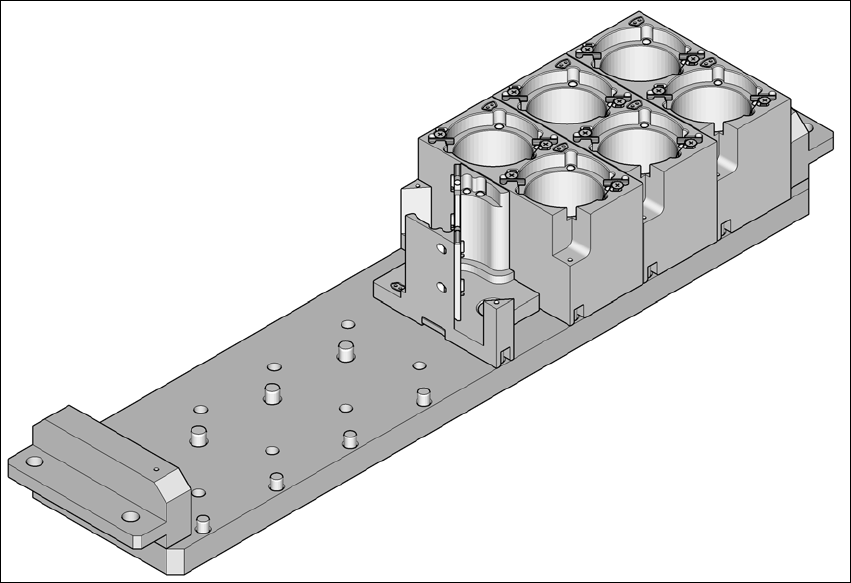

图 6.1 - 14 SIPLACE TwinStar 贴片头的吸嘴交换器
6.1.4.1 说明
该吸嘴交换器最多可容纳 12 个吸嘴盘。目前可选用两种不同类型的吸嘴盘：标准吸嘴盘和容纳
特殊吸嘴或夹持器的吸嘴盘。吸嘴盘被安放在一个共用的支撑件上。每个吸嘴盘利用两个平行销
对中，并用 2 颗埋头螺钉固定在位。
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
293
6.1.4.2 技术数据
6
SIPLACE TwinStar 贴片头的吸嘴交换器
吸嘴盘数量
1 号位置和 3 号位置 6
2 号位置和 4 号位置 6
最多 12 个吸嘴盘用于最多 24 个吸嘴库
最多 10 个吸嘴盘用于最多 20 个吸嘴库
吸嘴保持件的数量 可自由配置
标准配置 3 个吸嘴盘，每个吸嘴盘有 2 个吸嘴库
1 个吸嘴盘有 1 个吸嘴库
吸嘴类型 4 xx，带适配器
5xx （标准）
9 xx，带适配器
特殊吸嘴，夹持器
