使用手册 SIPLACE X- 系列 S 6 工作站扩展部件 使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器 295 6.1.4.4 装配 将吸嘴交换器固定在 C OT 插入件上。 6 图 6.1 - 16 装配位置 (1) 记号 孔 (2) 操作员侧 (3) 箭头指向 PCB 传送导 轨 6 对齐吸嘴交换器，从操作员角度看时，记号 孔 ( 物件 1) 应在左侧 。 6.1.4.5 特殊吸嘴 SIPLAC…
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
294
6.1.4.3 配置示例：SIPLACE X4 S 的 TwinStar
TwinStar 的以下每个位置都可安装一个吸嘴交换器。
吸嘴交换器， 1 号、3 号和 4 号位置：12 个吸嘴盘
2 号位置的吸嘴交换器：10 个吸嘴盘
这样一来，2 个吸嘴交换器可以容纳 22 个吸嘴盘，共 44 个吸嘴库。
6
图 6.1 - 15 SIPLACE TwinStar 贴片机吸嘴交换器的位置 - 配置示例 （SIPLACE X4 S 型贴片机）
(1) TwinStar 贴片头的吸嘴交换器
(2) TwinStar
(3) 静止相机
(4) SIPLACE MultiStar CPP 贴片头
(5) SIPLACE Multistar CPP 的吸嘴交换器
(6) SIPLACE MultiStar CPP 贴片头的 “ 第 2 排 ” 吸嘴交换器 （选装）
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.1 吸嘴交换器
295
6.1.4.4 装配
将吸嘴交换器固定在 COT 插入件上。
6

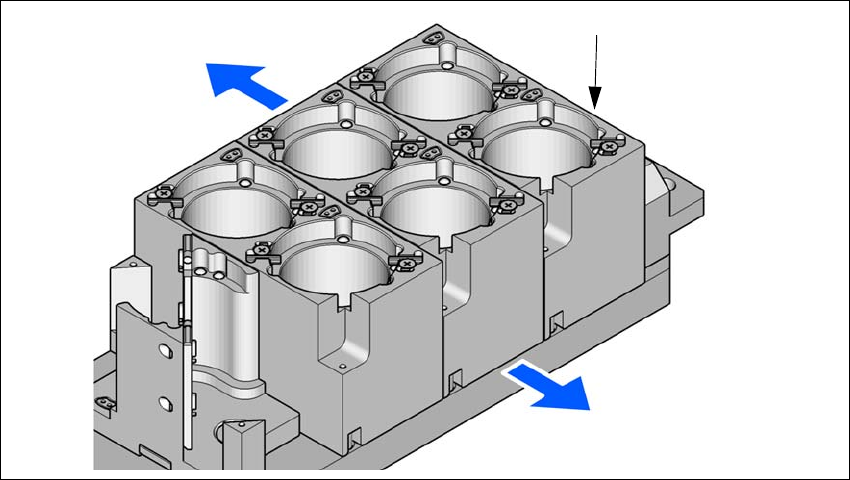

图 6.1 - 16 装配位置
(1) 记号孔
(2) 操作员侧
(3) 箭头指向 PCB 传送导轨
6
对齐吸嘴交换器，从操作员角度看时，记号孔 ( 物件 1) 应在左侧。
6.1.4.5 特殊吸嘴
SIPLACE 贴片机根据标准 SMT 加工元件。
ASM 一直在持续开发特殊吸嘴。
所有贴片头都有其可用的特殊吸嘴，这保证了贴装元件时最快的速度、最高的精确度和灵活性。
使用自动吸嘴交换器还可缩短交换吸嘴时所需的设置时间。
有关特殊吸嘴盘和夹持器的生产信息，请与 ASM 联系。
(1)
(2)
(3)
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.1 吸嘴交换器 使用软件版本 713.0 或更新 版本 11/2019
296
6.1.4.6 SIPLACE TwinStar 贴片头的元件抛料仓
可以为 SIPLACE TwinStar 贴片头安装元件抛料仓。其位置紧邻静止照相。
6
图 6.1 - 17 SIPLACE TwinStar 贴片头的元件抛料仓
