6 工作站扩展部件 使用手 册 SIPLACE X- 系列 S 6.4 矩阵式料盘交换器 使用软件版本 71 3.0 或更新 版本 11/2019 302 6.4.4.1 尺寸 6 图 6.4 - 1 矩阵式料盘交换器，尺 寸，所有数据均以毫米计算
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.4 矩阵式料盘交换器
301
6.4.3.2 电气额定值
6
6.4.3.3 噪音排放
6
6.4.3.4 许可的环境因素
6
6.4.4 MTC 的安装注意事项
在 SIPLACE X2 S/X3 S/ X4 S 型贴片机中，MTC 可以代替元件料车装入 2 号位置。要达到这个目
标，需要把为料车的 COT 插入件替换 MTC 的装卸单元。如果您想在其他地方使用此 MTC ，那
么因此而空闲的位置可以再次为料车进行配置。
6
电源电压 3 x 200 V~ ± 5%; 50/60 Hz （日本）
3 x 208 V~ ± 5%; 50/60 Hz （美国）
3 x 400 V~ ± 5%; 50/60 Hz （欧洲）
总功率 1.5 kW
最大噪音排放 74 dB (A)
室内温度 15°C 至 35°C
空气湿度 30% 至 - 75 %（但是平均不得高于 45%，以排除贴片
机上发生凝结的一切可能）。
请注意
MTC 配置选项
– MTC 不能和 CPP 贴片头配置在一起。
– MTC 仅能配置到 SIPLACE X2 S/X3 S/ X4 S 型贴片机的 2 号位置。
– SIPLACE X2 S / X3 S / X4 S 贴片机必须装有维修翻盖。表贴片机上的保护开关的位
置，第 77 页
– MTC 可以和 Twin 贴片头、33 和 25 型静止相机或者 3D 共面传感器配置在一起。
– MTC 的配置中只能使用 12 个吸嘴盘。
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.4 矩阵式料盘交换器 使用软件版本 713.0 或更新 版本 11/2019
302
6.4.4.1 尺寸
6
图 6.4 - 1 矩阵式料盘交换器，尺寸，所有数据均以毫米计算
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.4 矩阵式料盘交换器
303
6.4.4.2 控制部件
6

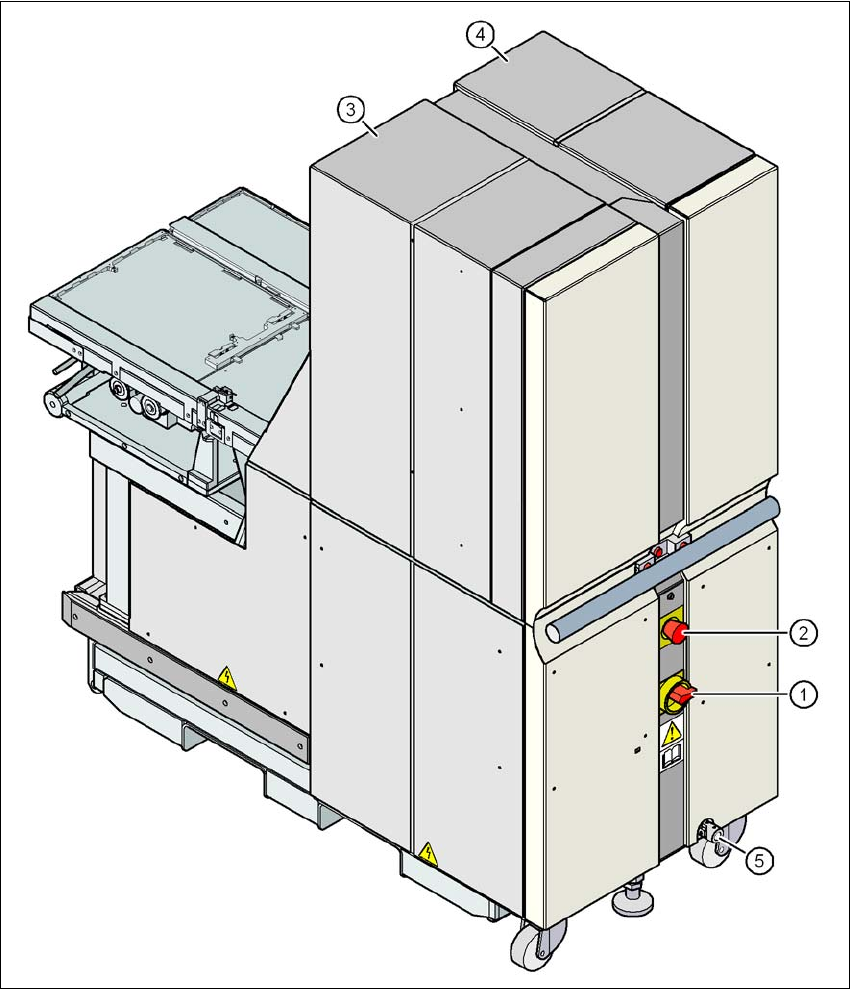

图 6.4 - 2 矩阵式料盘交换器，后视图
(1) 主开关
(2) EMERGENCY STOP （急停）按钮
(3) 能够装载最多 30 个华夫盘托架 （最多 60 个 JEDEC 托盘）的 1 号料塔
(4) 能够装载最多 40 个华夫盘托架 （最多 40 个 JEDEC 托盘）的 2 号料塔
(5) 矩阵式料盘交换器高度调节曲柄的安装点
