使用手册 SIPLACE X- 系列 S 6 工作站扩展部件 使用软件版本 713.0 或更新 版本 11/2019 6.5 华夫盘交换器 (WPC5/WPC6) 305 6.5 华夫盘交换器 (WPC5/WPC6) 6.5.1 说明 华夫盘交换器可以将使用元件都 放在华夫盘上，以免在存放或自动更换华夫盘时发生不必要的 时 间浪费现象。预定程序最多可独 立使用 28 个华夫 盘，这也增大了使用元件的范围。 华夫盘交换器配有集成式机箱， …
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.4 矩阵式料盘交换器 使用软件版本 713.0 或更新 版本 11/2019
304
6.4.5 带有 MTC 的 SIPLACE X2 S / X3 S / X4 S 型贴片机尺寸
6

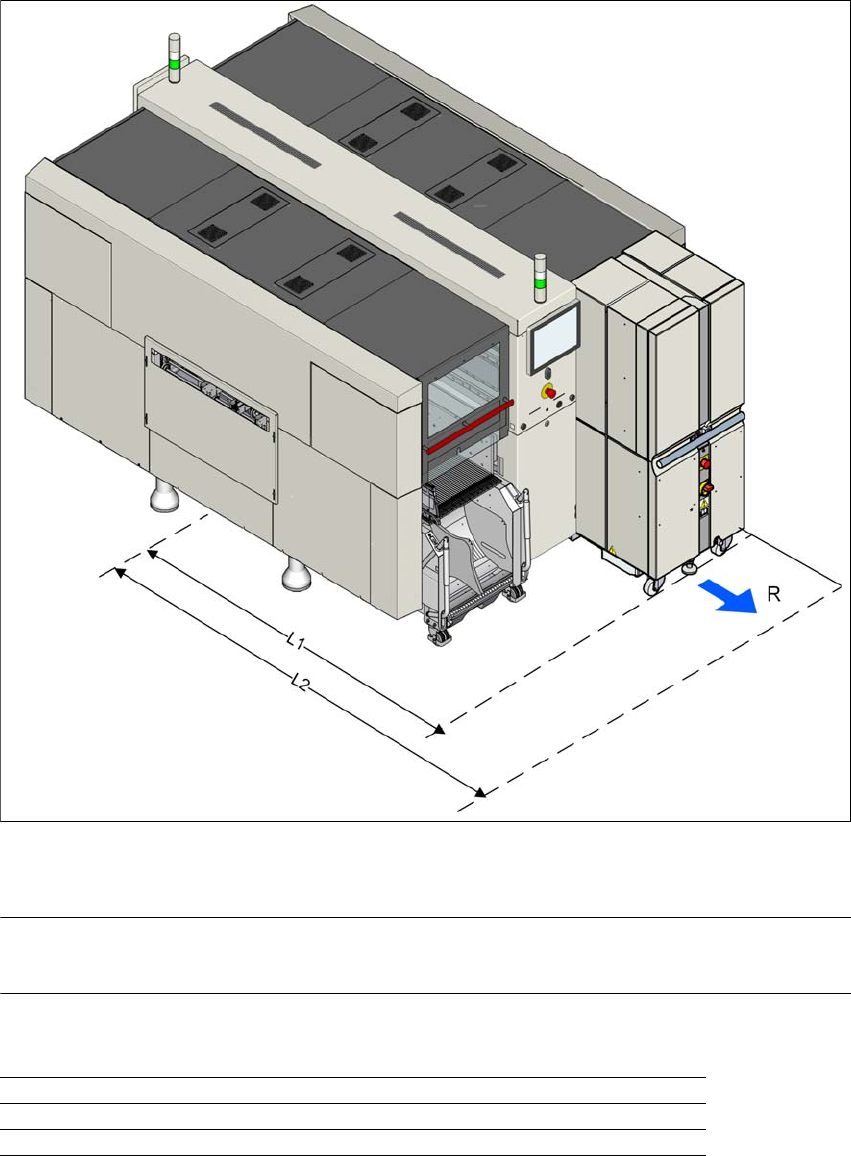

图 6.4 - 3 带有矩阵式料盘交换器的 SIPLACE X2 S / X3 S / X4 S 型贴片机尺寸，
以毫米为单位
请注意 6
矩阵式料盘交换器可以代替料车装载在 2 号位置上。
SIPLACE X2 S / X3 S / X4 S 贴片机中 MTC 的操纵距离 R 如下：
6
操纵距离 R 位置 2 750 mm
距离 L1：从贴片机中心到 MTC 的外缘 1938 mm
距离 L2：从贴片机中心到墙壁 2688 mm
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.5 华夫盘交换器 (WPC5/WPC6)
305
6.5 华夫盘交换器 (WPC5/WPC6)
6.5.1 说明
华夫盘交换器可以将使用元件都放在华夫盘上，以免在存放或自动更换华夫盘时发生不必要的时
间浪费现象。预定程序最多可独立使用 28 个华夫盘，这也增大了使用元件的范围。
华夫盘交换器配有集成式机箱，可方便地移动至其他位置。交货时它被设为客户特定贴片机的
PCB 传送导轨高度，但也可以快速轻易地将其改装为 900、930、和 950 mm 的传送导轨高度。
必须在其他位置配置固定元件料台。
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.5 华夫盘交换器 (WPC5/WPC6) 使用软件版本 713.0 或更新 版本 11/2019
306
6.5.2 总览
WPC5 与 WPC6 的功能和技术数据基本上都相同。但是，WPC6 还配有一个不停机更换模块。
物件号：00119827-xx WPC5
物件号：00119828-xx WPC6
6
图 6.5 - 1 SIPLACE X2 S / X3 S / X4 S 上的 WPC6
(1) WPC6
(2) 不停机更换模块 （仅限 WPC6）
(1)
(2)
