6 工作站扩展部件 使用手 册 SIPLACE X- 系列 S 6.5 华夫盘交换器 (WPC5/WPC6) 使用软件 版本 713.0 或更新 版本 11/2019 310 6.5.6 W PC5/WPC6 的操纵半径 6 图 6.5 - 2 WPC5/WPC6 at the SIPLACE X- 系列 S 贴片机上 WPC5/WPC6 的操纵半径 WPC5/WPC6 的 操纵半径 R 为： 6 6.5.7 WPC5/WPC6 的安装…
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.5 华夫盘交换器 (WPC5/WPC6)
309
6.5.5.2 电气额定值
6
6.5.5.3 许可的环境因素
6
电源电压 3 x 200 V~ ± 5 % ； 50/60 Hz （日本）
3 x 208 V~ ± 5 % ； 50/60 Hz （美国）
3 x 230 V~ ± 5 % ； 50/60 Hz
3 x 380 V~ ± 5 % ； 50/60 Hz
3 x 400 V~ ± 5 % ； 50/60 Hz （欧洲）
3 x 415 V~ ± 5 % ； 50/60 Hz
标准视在功率
1.5 kVA
额定有效功率
1.0 kW
室内温度 15°C 至 35°C
空气湿度 30 - 75%
（但是平均不得高于 45%，以排除
贴片机上发生凝结的一
切可能）。
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.5 华夫盘交换器 (WPC5/WPC6) 使用软件版本 713.0 或更新 版本 11/2019
310
6.5.6 WPC5/WPC6 的操纵半径
6

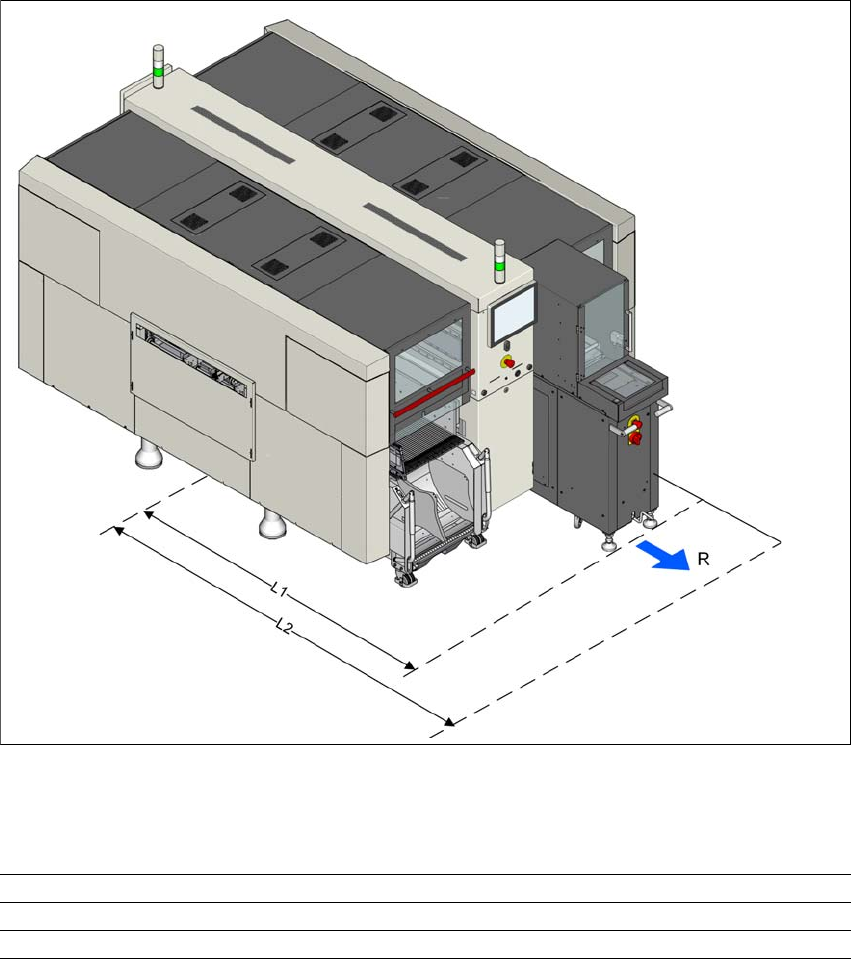

图 6.5 - 2 WPC5/WPC6 at the SIPLACE X- 系列 S 贴片机上 WPC5/WPC6 的操纵半径
WPC5/WPC6 的操纵半径 R 为：
6
6.5.7 WPC5/WPC6 的安装注意事项
WPC5/WPC6 可装入 2 号位置。
操纵半径 R 750 mm
距离 L1：从贴片机中心到 WPC 的外缘 （握柄） 2100 mm
距离 L2：从贴片机中心到墙壁 2850 mm
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.5 华夫盘交换器 (WPC5/WPC6)
311
6.5.8 带 WPC5/WPC6 的贴片机尺寸
6

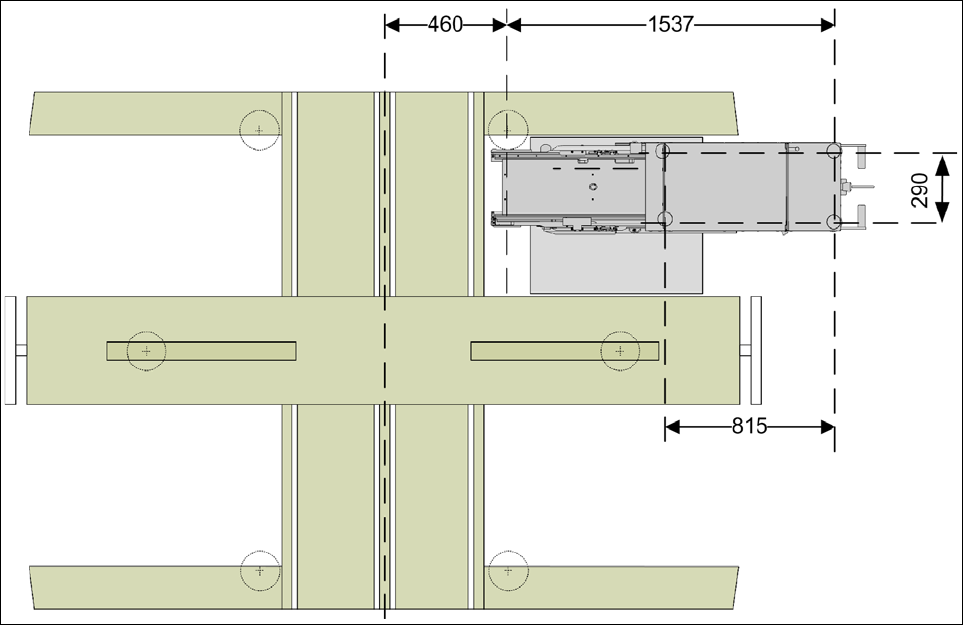

图 6.5 - 3 SIPLACE X- 系列 S 贴片机上 WPC5/WPC6 的尺寸
