6 工作站扩展部件 使用手 册 SIPLACE X- 系列 S 6.5 华夫盘交换器 (WPC5/WPC6) 使用软件 版本 713.0 或更新 版本 11/2019 312 6.5.9 控制部件 6 图 6.5 - 4 WPC - 控制部件 (1) EMERGENCY STOP （急停）按钮 (2) 主开关 (3) 升降机箱用曲柄 (4) 安全门 (5) 华夫盘存放单元 (6) 不停机更 换模块 （仅限 WPC6） (3) (2) (…
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.5 华夫盘交换器 (WPC5/WPC6)
311
6.5.8 带 WPC5/WPC6 的贴片机尺寸
6
图 6.5 - 3 SIPLACE X- 系列 S 贴片机上 WPC5/WPC6 的尺寸
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.5 华夫盘交换器 (WPC5/WPC6) 使用软件版本 713.0 或更新 版本 11/2019
312
6.5.9 控制部件
6

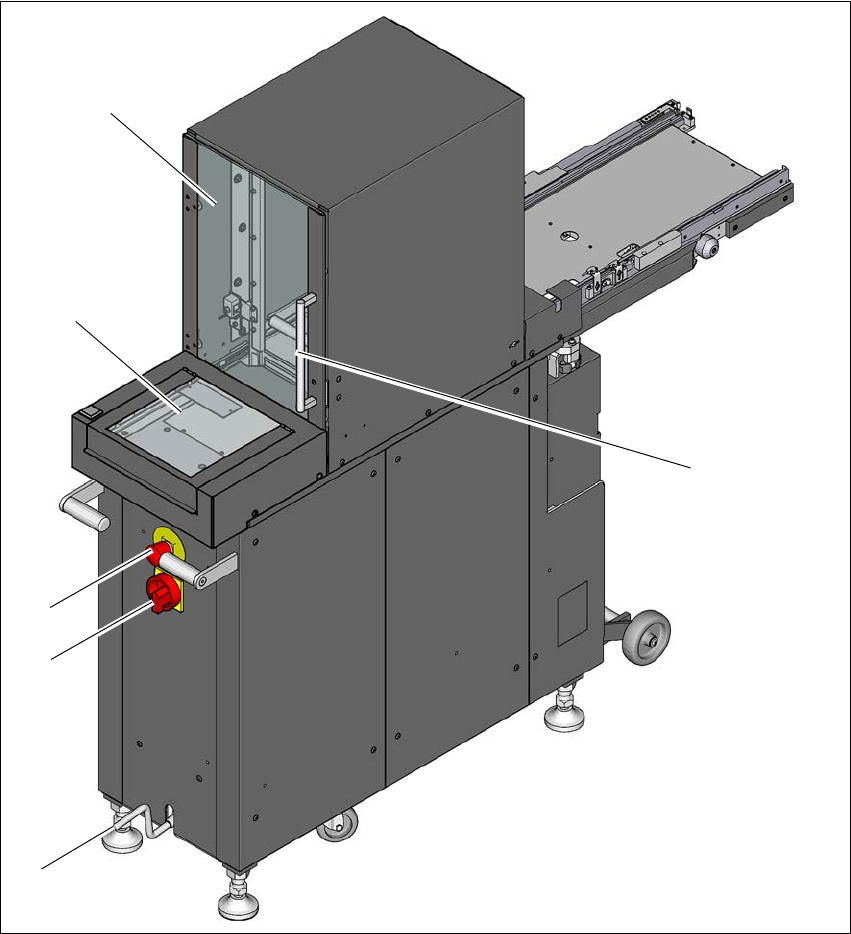

图 6.5 - 4 WPC - 控制部件
(1) EMERGENCY STOP （急停）按钮
(2) 主开关
(3) 升降机箱用曲柄
(4) 安全门
(5) 华夫盘存放单元
(6) 不停机更换模块 （仅限 WPC6）
(3)
(2)
(1)
(4)
(5)
(6)
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.5 华夫盘交换器 (WPC5/WPC6)
313
6.5.9.1 安全功能
EMERGENCY STOP （急停）按钮 6
按下 EMERGENCY STOP （急停）按钮后，整个系统 （包括 SIPLACE 贴片机和华夫盘交换器）
就会立即停止。释放 EMERGENCY STOP （急停）按钮后按下 SIPLACE 贴片机上的启动按钮，
可再次重启整个系统。然后，可继续或终止贴装操作。
6
安全门 6
打开防护门时，华夫盘交换器的升降轴和供料轴都会停止。防护门再次关上时，华夫盘交换器就
会继续执行其操作。
6
不停机更换模块 （仅限 WPC6） 6
操作期间可在不停止 SIPLACE 贴片机的情况下通过不停机更换模块中的翻盖续料或抽取华夫盘。
操作控制部件可指示以下情况：华夫盘是否位于不停机更换模块中；不停机更换模块是否空载或
华夫盘当前是否正在移动。
6
请注意
密切注意所有没有贴装完全的 PCB。
注意事项
当华夫盘交换器正在拾取元件时，切勿打开华夫盘交换器防护门。
注意事项
打开翻盖，触发 EMERGENCY STOP （急停）按钮！
如果操作控制部件闪烁，就说明华夫盘正想不停机更换模块内侧移动并且操作尚未完成。
打开翻盖，触发 EMERGENCY STOP （急停）按钮。
直到操作控制部件不再闪烁时才能打开翻盖。
