6 工作站扩展部件 使用手 册 SIPLACE X- 系列 S 6.8 三维共面激光模块 使用软件版本 71 3.0 或更新 版本 11/2019 320 6.8.2 技术数据 6 元件 QFP、SO、BGA、鸥翼式、接口 精确度 *a ± 15 μm (3 σ )，± 20 μm (4 σ ) 最大元件尺寸 50 x 50 mm² 最大元件高度 17 mm BGA 元件形状 最小球面管脚直径 最小球面管脚间距 最少球面管脚数量 400…
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.8 三维共面激光模块
319
6
6
警告
封装二级激光设备
采用固定安装时，贴片机属于被称之为 “ 封装二级激光的设备。
3D 传感器集成于应急分断电路中。
切勿禁用应急分断电路！
3D 传感器可能仅在贴片机中运行！
警告
维修和维护
请务必将传感器邮寄到 ASM Assembly Systems GmbH & Co. KG 进行维修和维护
作业。
6 工作站扩展部件 使用手册 SIPLACE X- 系列 S
6.8 三维共面激光模块 使用软件版本 713.0 或更新 版本 11/2019
320
6.8.2 技术数据
6
元件 QFP、SO、BGA、鸥翼式、接口
精确度
*a
± 15 μm (3σ)，± 20 μm (4σ)
最大元件尺寸 50 x 50 mm²
最大元件高度 17 mm
BGA 元件形状
最小球面管脚直径
最小球面管脚间距
最少球面管脚数量
400 μm
800 μm
6
鸥翼式元件形状
最小引脚宽度
*b
最小引脚间距
最少引脚数量
300 μm
500 μm
5
最大接口尺寸 120 x 20 mm²
接口 （鸥翼式）
最小引脚宽度
b
最小引脚间距
最少引脚数量
300 μm
500 μm
5
贴片头类型 TwinHead，SIPLACE Multistar CPP
激光防护等级
3D 共面传感器
贴片机
3B
2
*)a 每个球面管脚 / 引脚
*)b 联系您本地的产品经理，了解更小引脚宽度的详情。
使用手册 SIPLACE X- 系列 S 6 工作站扩展部件
使用软件版本 713.0 或更新 版本 11/2019 6.9 静止相机
321
6.9 静止相机
6.9.1 元件摄相机，静止 P&P，25 GigE 型 （FC 相机）
物件号：03105205-xx 静止元件数码相机，25 GigE 型
6

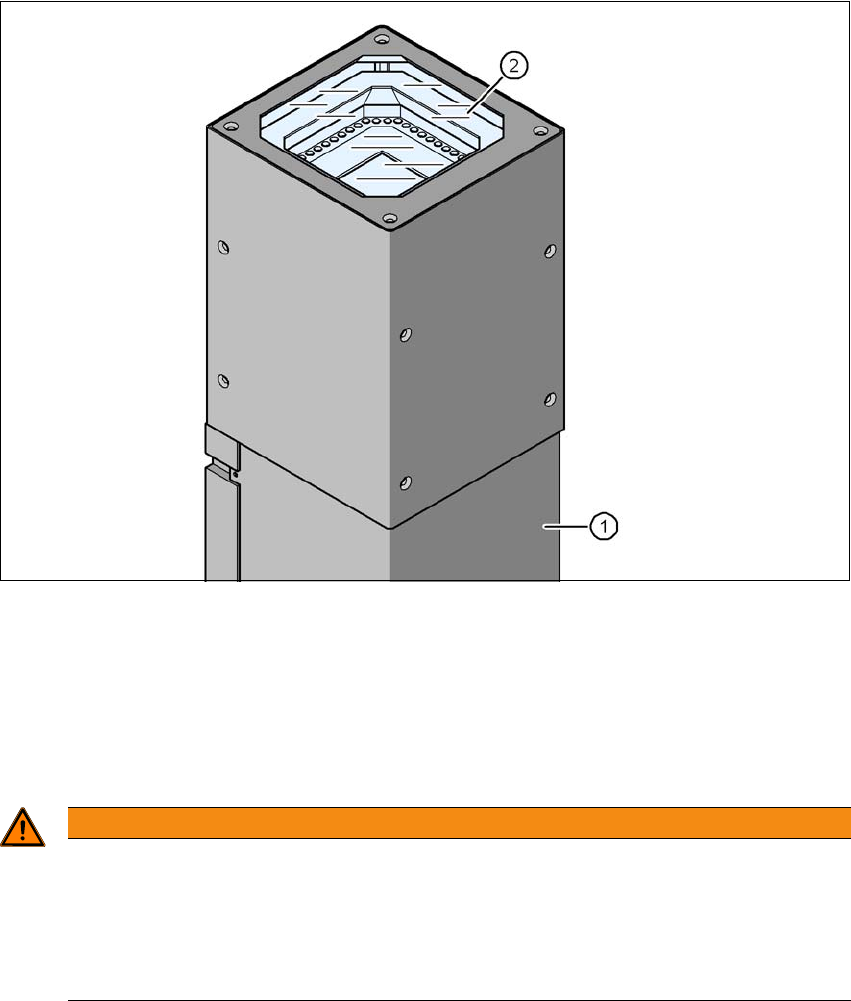

图 6.9 - 1 元件摄相机，静止 P&P，25 GigE 型 （FC 相机）
(1) 带集成相机和相机放大器的相机外壳
(2) 玻璃挡板 - 照明和镜片水平在下方
6.9.1.1 安全须知
6
警告
碰撞的危险！
将贴片头从 TwinStar/VHF 更改为 SpeedStar 时，SpeedStar 会与相机外壳发生碰撞。
拆下 TwinStar 上的静止元件摄相机。
将 TwinStar 上的贴片头更换到 SIPLACE MultiStar CPP 时，静止元件摄相机安装于
底部位置。
