2 操作安全 使用手册 SIPLACE X- 系列 S 2.2 警告标签 使用软件版本 713.0 或更 新 版本 11/2019 52 2.2.8 供电单元上的警告标签 2 W 220，图 2.2 - 9 ，第 52 页，项目编号 03114591-01 （每台贴片机上的数量：4） 。 图 2.2 - 9 电源警告标签 W 220 – 电容电池 PC S417 上的 W2 20 – 电源 AC/DC 转换 器上的 W 220 (160…

100%1 / 348
使用手册 SIPLACE X- 系列 S 2 操作安全
使用软件版本 713.0 或更新 版本 11/2019 2.2 警告标签
51

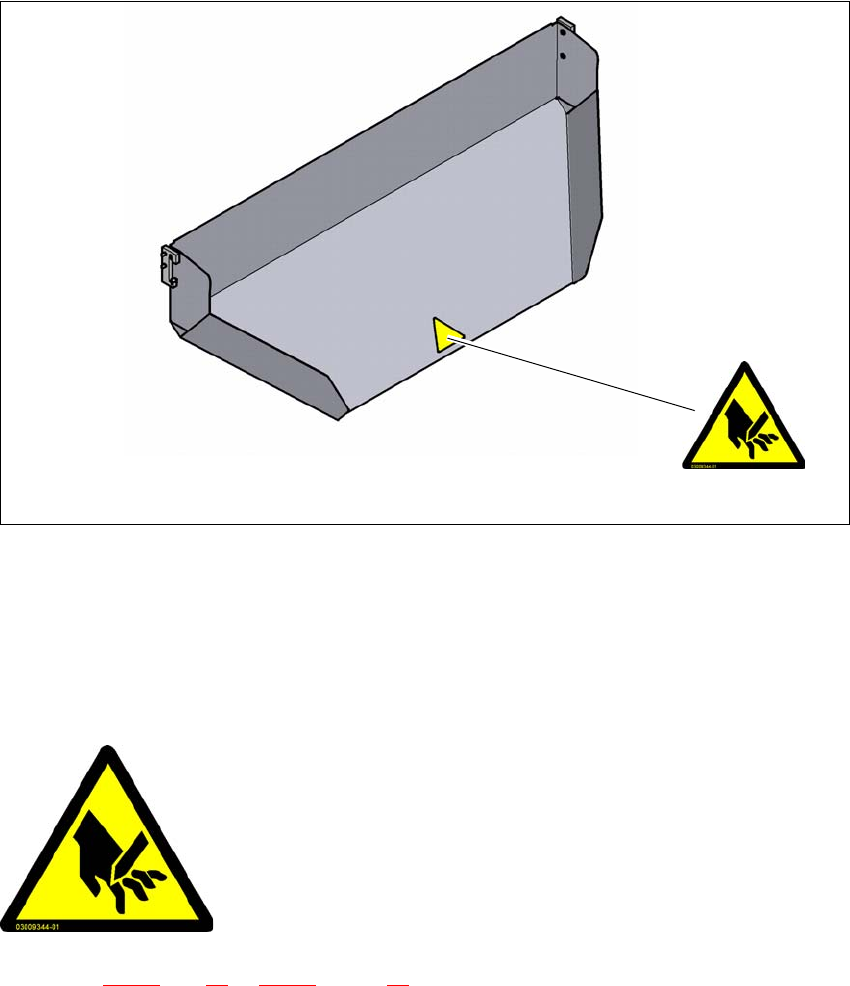

2.2.7.1 废料带导槽上的警告标签 W 205
2
图 2.2 - 8 废料带导槽上的警告标签 W 205
项目 W 205，项目编号 03009344-01
2.2.7.2 警告标签 W 205
料带切割器和废料带斜槽上的警告标签
2
W 205，图 2.2 - 7，第 50 和 2.2 - 8 页，第 51 页，项目编号 03009344-01 （每台贴片机上的数
量：8）
W 205
2
2
2
2
2
2
2
2
有割伤的危险！
贴片机关闭后，仍然存在割伤的危险
2 操作安全 使用手册 SIPLACE X- 系列 S
2.2 警告标签 使用软件版本 713.0 或更新 版本 11/2019
52
2.2.8 供电单元上的警告标签
2

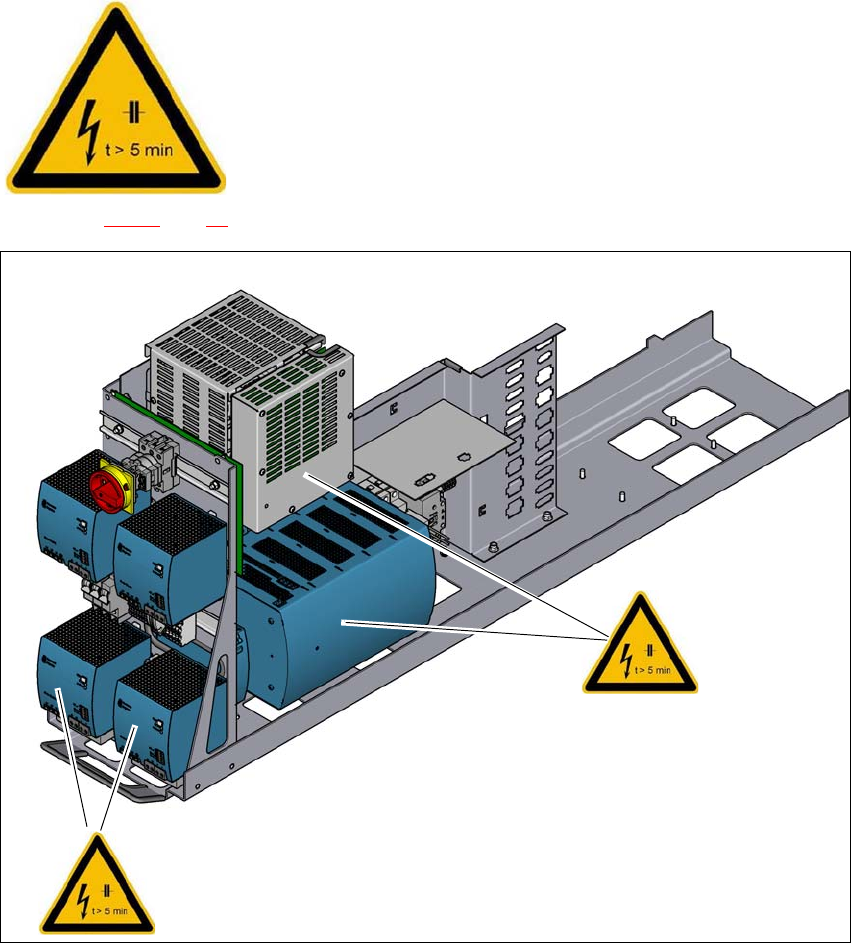

W 220，图 2.2 - 9，第 52 页，项目编号 03114591-01 （每台贴片机上的数量：4）。
图 2.2 - 9 电源警告标签 W 220
– 电容电池 PCS417 上的 W220
– 电源 AC/DC 转换器上的 W 220 (160 V DC /300 V DC)。
– 安全开关 (CSB) 盖上的 W 220
2
2
主电源电压！
关闭主电源开关，拔下电源插头并等待 5 分钟，直至电容放电完
成。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
W 220
W 220
使用手册 SIPLACE X- 系列 S 2 操作安全
使用软件版本 713.0 或更新 版本 11/2019 2.2 警告标签
53
2.2.9 SIPLACE SpeedStar C&P20 P 上的警告标签
2

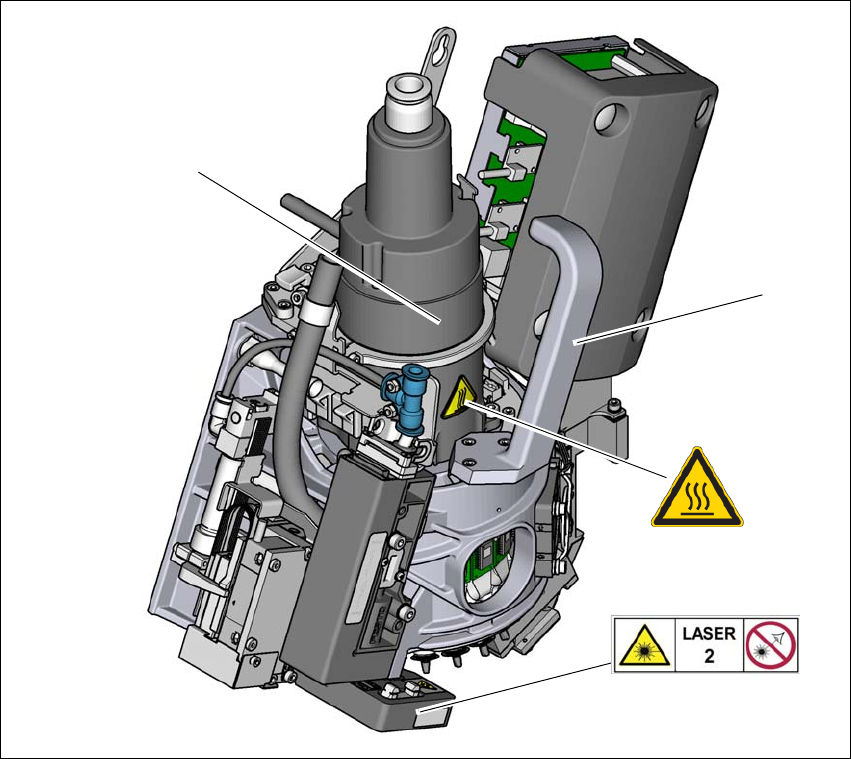

图 2.2 - 10 SIPLACE SpeedStar C&P20 P 上的警告标签
(1) 高温标签，物件号：03031926-01
(2) 星型轴马达外壳
(3) 握柄
项目 W 二级激光，项目编号 03155298-01
(1)
(2)
(3)
W 二级激光
