使用手册 SIPLACE X- 系列 S 2 操作安全
使用软件版本 713.0 或更新 版本 11/2019 2.2 警告标签
59
2.2.14 TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
“ 碰撞贴片头 ” 标签，图 2.2 - 14，项目编号 03015392-02
（每台贴片机上的数量：最多 2 个）
2
图 2.2 - 14 TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
(1) 相机外壳
(2) 玻璃板
(3) TwinStar 贴片头 IC 相机上的 “ 碰撞贴片头 ” 标签
碰撞贴片头危险警告 2
将贴片头从 TwinStar/VHF 更改为 SpeedStar 时，SpeedStar 会与
相机外壳发生碰撞。
需要为 TwinStar 贴片头拆卸下型号为 33，55 x 45 和 25，16 x 16
的静止元件相机。
(3)
2 操作安全 使用手册 SIPLACE X- 系列 S
2.2 警告标签 使用软件版本 713.0 或更新 版本 11/2019
60
2.2.15 PCB 传送导轨上的警告标签
2

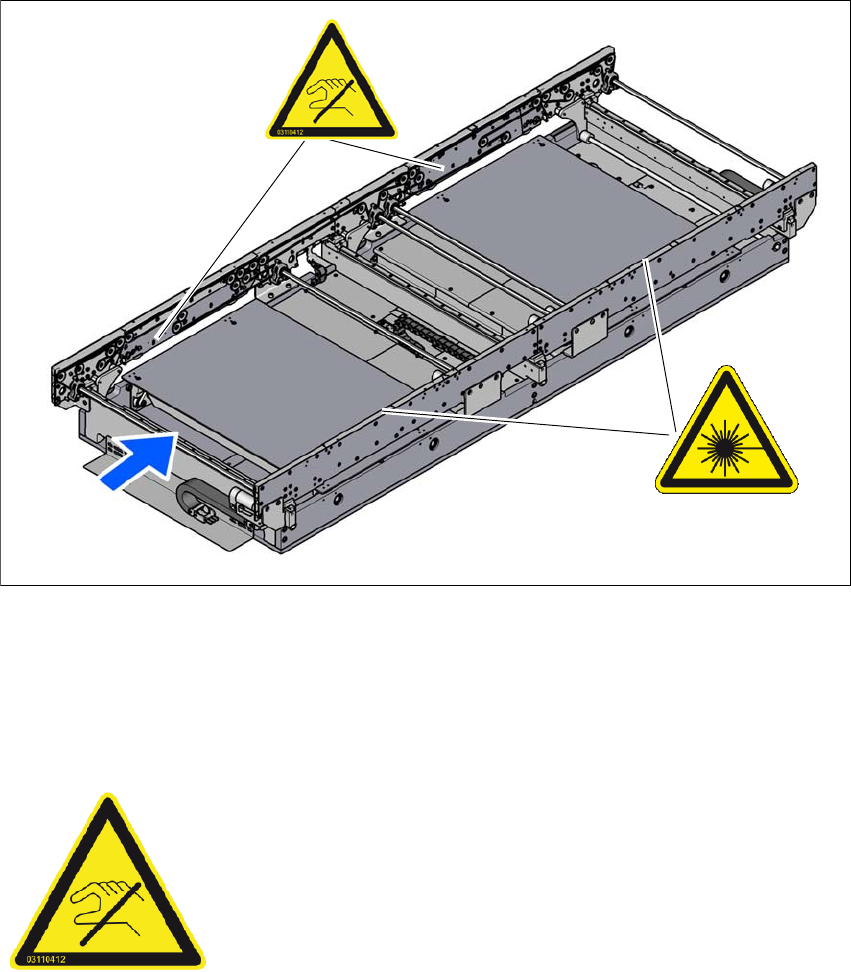

图 2.2 - 15 印制板传送导轨上的警告标签 （以单传送导轨为例）
(1) 警告标签 “ 传送导轨侧面非常敏感 ”
项目 W 004，激光光障
2.2.15.1 夹板上的警告标签 “ 传送导轨侧面非常敏感 ”
2
物件号：03110412-01 （数量：单传送导轨 2，双传送导轨 4）
W 004
(1)
传送导轨侧面非常敏感！
传送导轨侧面非常敏感，因此除非松开制动器，否则不能移动。
在没有松开制动器的情况下移动传送导轨侧面，将导致其发生无
法修理的损坏。
