2 操作安全 使用手册 SIPLACE X- 系列 S
2.7 残留电压和放电时间 使用软件版本 713.0 或更新 版本 11/2019
86
2.7.3 贴片机主电源开关已关闭，但仍接通电源
2
2

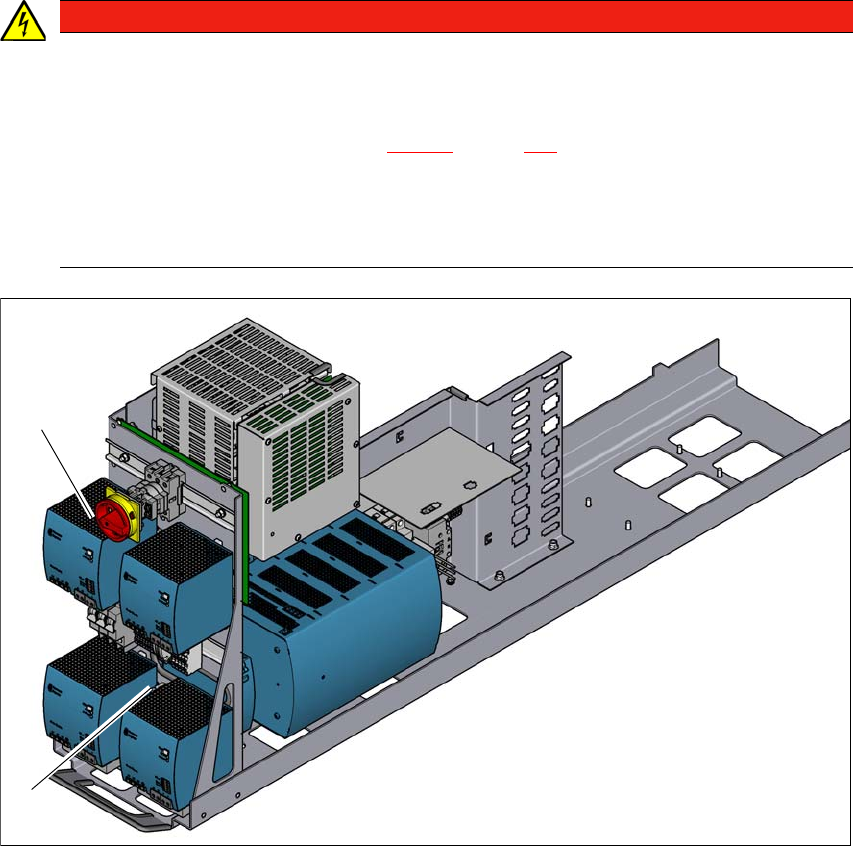

图 2.7 - 1 供电单元，前视图
(1) 主开关 (S1)
(2) 电源线的电源端子 (X94)
危险
致命电压！
对此贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
即使关闭了主电源开关，以下电源单元中的元件仍可能携带潜在的致命电压：
– 电源连接端子 X94。还可参阅第 4.2.3.4
节，第 188 页。
– 主开关 S1 的 L1、L2 及 L3
– 关闭主开关后，大约 5 分钟内 安全开关 (CSB) 仍然带电。
– 所有在主电源的开关已经关闭的情况下仍然带电的独立导线的颜色为橘色。
(1)
(2)
使用手册 SIPLACE X- 系列 S 2 操作安全
使用软件版本 713.0 或更新 版本 11/2019 2.8 停用压缩空气供给并释放压力
87
2.7.4 主开关已关闭 - 贴片机已于主电源断开
2
2.7.5 主电源关闭后的压缩空气条件
主开关关闭或贴片机的电源出现故障时，压缩空气单元的电控主阀门就会关闭 （项目 1，图 2.8 -
1，第 88 页）。压力在 5 秒内将降到 0 MPa （0 bar）。电控主阀门前的元件继续保持加压状态。
2.8 停用压缩空气供给并释放压力
压缩空气单元位于 1 处的扇形分配器 （请参见图 4.2 - 1，第 183 页）。贴片机的工作压力被设定
为 0.50 ± 0.025 MPa (5.0 ± 0.25 bar)。压缩空气单元的位置如图所示（项目 1，图 2.8 - 1
，第 88
页。贴片机的压缩空气供给可通过截止阀 （项目 2，图 2.8 - 1，第 88 页）。
使用贴片机钥匙打开保护盖锁。
抬起保护盖 （参见图 2.8 - 1，第 88 页）。
将截止阀的控制杆 （项目 1，图 2.8 - 1，第 88 页）从垂直位置转动到水平位置。
监测工作压力计（项目 5，图 2.8 - 1，第 88 页）。贴片机打开时，压力会在一分钟内释放至
0 MPa (0 bar)。
2
危险
电源单元中的致命电压！
即便贴片机已关闭，且电源插头的连接已断开， 电源单元中的元件 （电容）携带潜在致
命电压的时间仍可能长达约 5 分钟。
在电源上作业时，关闭主电源开关，防止再次打开电源，断开贴片机与电源网络的
连接并等待 5 分钟直至电容完成放电。
测试并检查是否仍有残余电压。参见维修手册中描述的程序。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
注意事项
中断压缩空气供应！
启动贴片机后，不要用停止阀切断压缩空气供给超过 30 分钟。
如果为了执行预防性维护和维修工作而需要关闭气动系统更长时间，则必须在主电
源开关处关闭贴片机，并断开其电源连接。
2 操作安全 使用手册 SIPLACE X- 系列 S
2.8 停用压缩空气供给并释放压力 使用软件版本 713.0 或更新 版本 11/2019
88
2

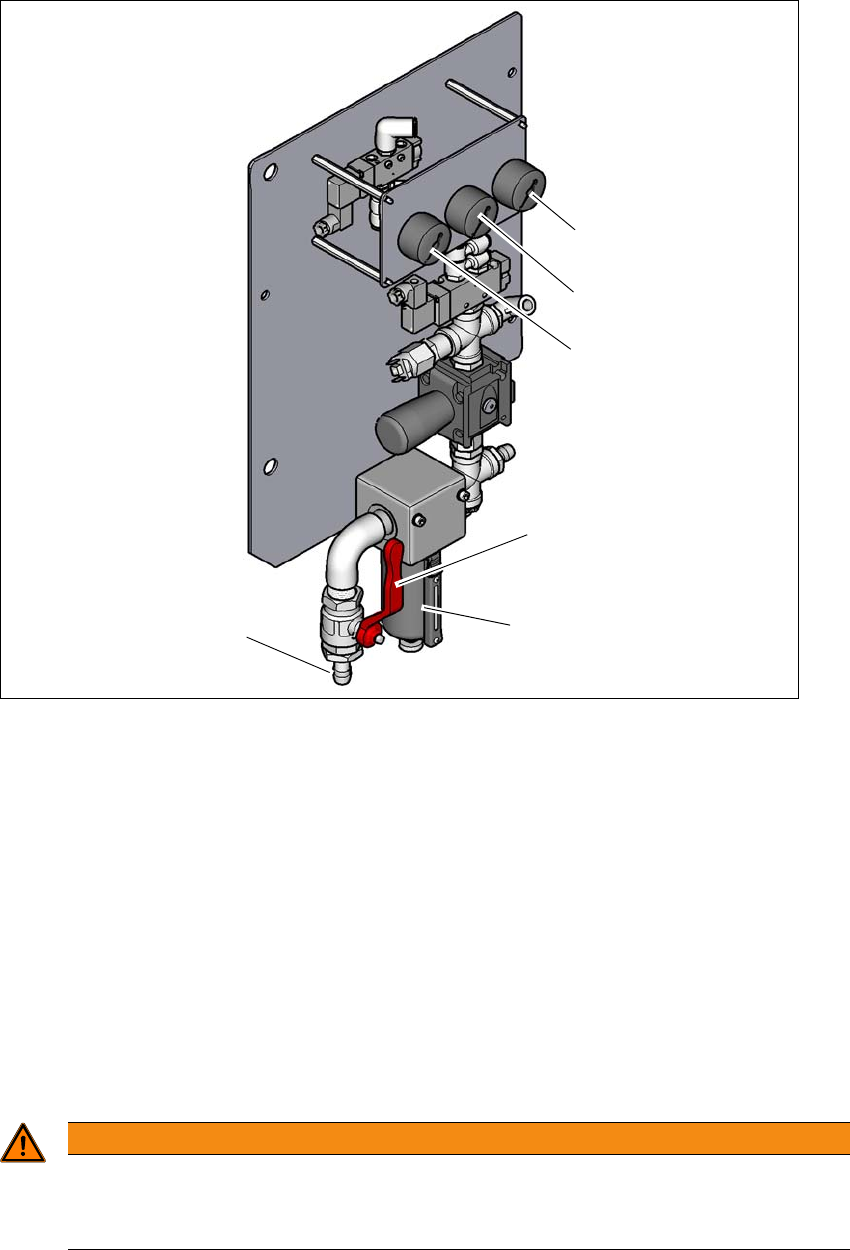

图 2.8 - 1 贴片机上的压缩空气装置
图例说明 2.8 - 1
(1) 测量贴片机元件供给压力的压力计
目标压力：0.5 ± 0.025 MPa，5 ± 0.25 bar （显示范围 0 - 1.0 MPa, 0 - 10 bar）
(2) 测量 1 号到 4 号悬臂供给压力的压力计
目标压力：0.46 ± 0.01 MPa，4.6 ± 0.1 bar （显示范围 0 - 1.0 MPa, 0 - 10 bar）
(3) 测量进气压力的压力计
目标压力：0.5 - 1.0 Mpa，5 - 10 bar （显示范围：0 - 1.0 MPa，0 - 10 bar)
(4) 位于 “OPEN （打开）” 位置的停止阀
(5) 压缩空气过滤器
(6) 压缩空气连接
2
警告
受伤危险！
因处于加压状态的压缩空气线路导致人身伤害的危险。
切勿在压缩空气线路依然处于加压状态时断开缩空气线路。
(6)
(1)
(2)
(3)
(5)
(4)
