Bedienungsanleitung Vision Teach Station 3 Bestellangaben und Lieferumfang
Ausgabe 12/2012 3.1 Vision Teach Station
17
3.1.3 Vision Teach Station mit BE-Kamera, Typ 33
3
Abb. 3.1 - 1 Vision Teach Station mit BE-Kamera, Typ 33
(1) Grundmodul
(2) BE-Positioniertisch
(3) BE-Kamera, Typ 33 (Beispiel)
(4) Trägerplatte für stationäre Kameras
(5) Säule
(6) Trägerplatte für C&P-Kopfkameras
(7) Magnetschalter zum Fixieren des BE-Positioniertisches
3 Bestellangaben und Lieferumfang Bedienungsanleitung Vision Teach Station
3.2 Kameras und Montagesätze Ausgabe 12/2012
18
3.2 Kameras und Montagesätze
3
3
Abb. 3.2 - 2 Alle Kameras auf einen Blick
Bezeichnung Artikel-Nr.
Komponenten
siehe Abschnitt
Kamera, Typ 25, Vision Teach Station
(FC-Kamera) mit Montagesatz 03047369-xx
3.2.1, Seite 19
Kamera Typ 23, Vision Teach Station
(BE-Kamera am C&P20-Bestückkopf) mit Montagesatz 03047371-xx
3.2.2, Seite 20
Kamera Typ 33, Vision Teach Station
(IC-Kamera) mit Montagesatz 03047372-xx
3.2.3, Seite 21
Kamera Typ 28, Vision Teach Station
(BE-Kamera am C&P12-Bestückkopf) mit Montagesatz 03047373-xx
3.2.4, Seite 23
Kamera Typ 29, Vision Teach Station
(BE-Kamera am C&P6-/C&P12-Bestückkopf) mit Montagesatz 03047374-xx
3.2.5, Seite 24
Kamera Typ 30, Vision Teach Station
(BE-Kamera am CPP-/C&P12-Bestückkopf) mit Montagesatz 03086726-xx
3.2.5, Seite 24
Kamera Typ 36, Vision Teach Station
(IC-Kamera) mit Montagesatz 03054654-xx
3.2.6, Seite 25
Bedienungsanleitung Vision Teach Station 3 Bestellangaben und Lieferumfang
Ausgabe 12/2012 3.2 Kameras und Montagesätze
19
HINWEIS:
Die Kameras sind in der Montagelage für die Vision Teach Station dargestellt. Diese Anordnung
entspricht nicht der Montageposition im Bestückautomaten. 3
3.2.1 Kamera-Typ 25 mit Montagesatz - Artikel-Nr. 03047369-xx (Option)
3
3

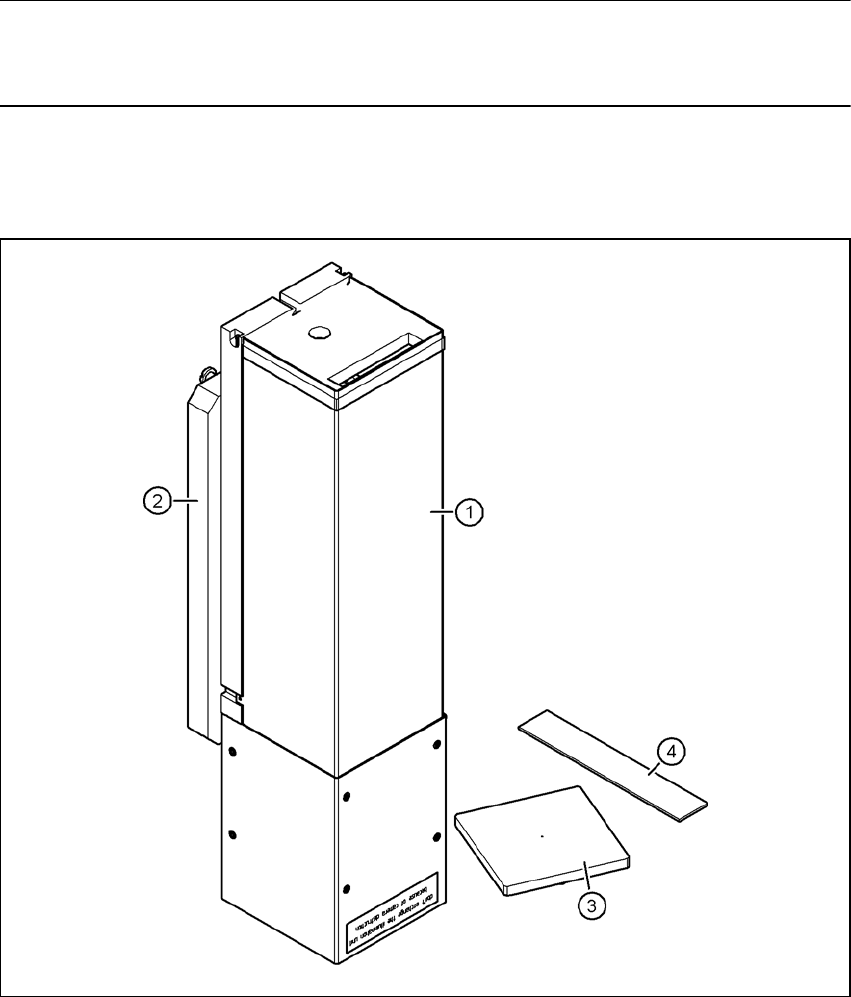

Abb. 3.2 - 3 Kamera-Typ 25 - Teile
3
(1) BE-Kamera, stationär, P&P, Typ 25, 16 x 16, digital, Artikel-Nr. 03020578-xx
(2) Halterung Kamera, Typ 25, Artikel-Nr. 03039471-xx
(3) BE-Auflage, Kamera Typ 25/33/36 kpl., Artikel-Nr. 03039504-xx
(4) Einstellhilfe Fokuspunkt, Kamera Typ 25, Artikel-Nr. 03046389-xx
Kabelsatz Vision Teach Station, stationär, Artikel-Nr. 03040355-xx
