2-2. 冷却系统(Cooling system ）
排风电机，助焊剂
回收更彻底
风量调节窗口
整流板 采用 抽屉式
的安装 方式 ，方便
维护保养
助焊剂回收管道
9
suneast.com.cn
3-1. 助焊剂回收系统(专利结构设计 Patent number ：201721170209.8)
Fluxer Recovery system(Sun East Patent structure design)
助焊剂管理系统原理图
f lux management systemschematic
选项 Option
入口
10
出口
suneast.com.cn
特点：Feature
①分级助焊剂过滤,确保助焊剂高效处理
Multi-level fluxer filtering to ensure high-activity processing
②维护保养方便快捷，无需工具
Easy and efficient to maintenance without tools
③维护保养不需要停机（在线维护保养）
No need to turn off the machine to maintain ( on-line maintenance)
11

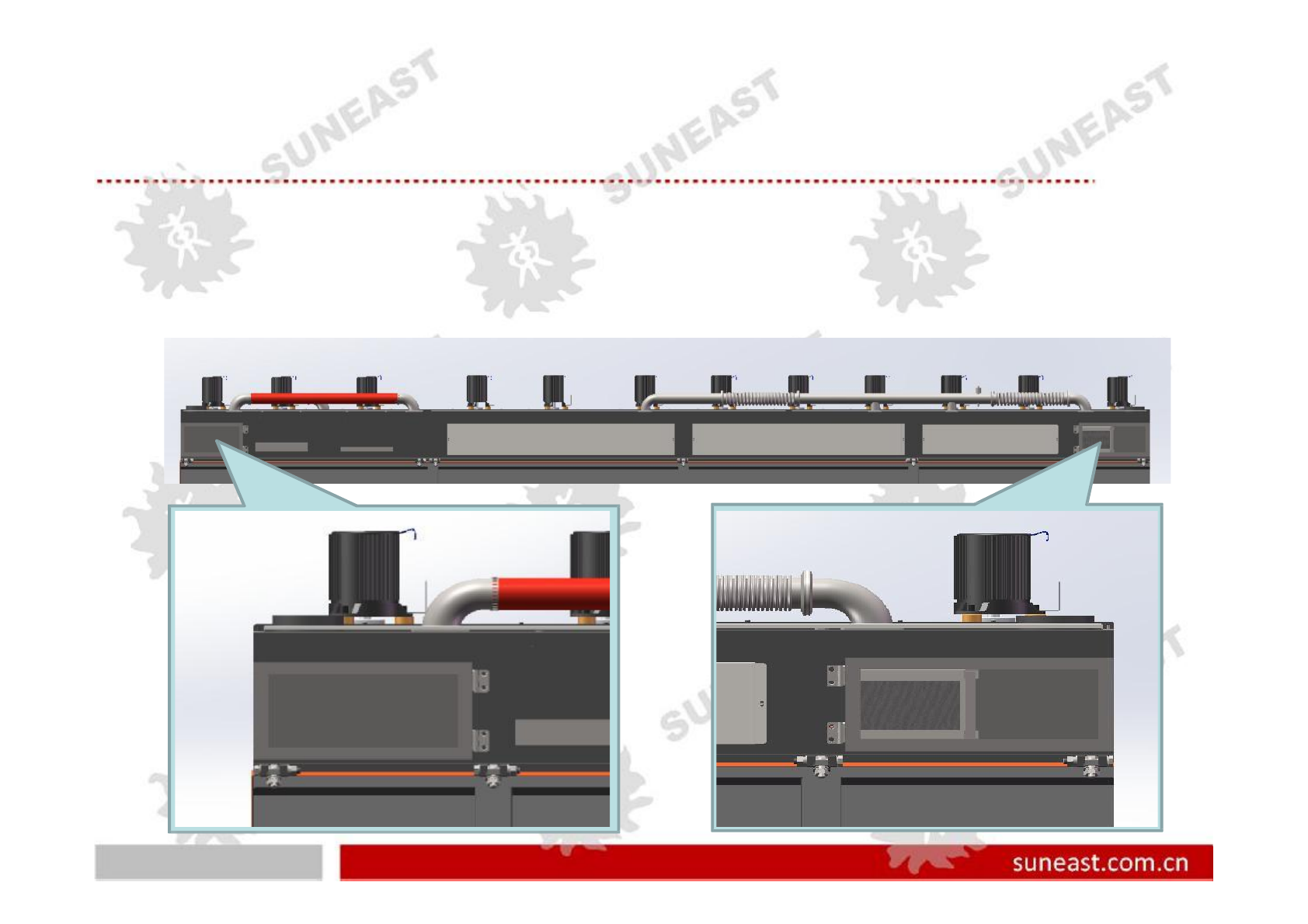

3-2. 助焊剂回收系统
Fluxer Recovery system
