suneas t.co m.cn 1 - 2 . 加热 模块 H e a t i n g M o d u l e 加热模 块内部结构示意图 Schemati c diagram of int ernal struc ture of heating mo dule 高效 率发热管 hig h e ffici ency h eati ng pipe 整流 板，材 料 SUS304 易 清理，耐腐蚀 ，不生锈， 喷出气流的扩 散性好， 热 均…
suneast.com.cn
1-1. 加热模块Heating Module
1.加热模块（专利结构设计,专利号：201721160420.1 ）
Heating Module(Sun East Patent structure design, Patent number:
201721160420.1)
特点：高效的加热模组，前后回风循环方式，温度均匀更好、热效率更高。
Feature: Efficient heating module, Front and rear air circulation,
better temperature uniformity, high heat efficiency
气流循环示意图 Air flow
chart
4
suneast.com.cn
1-2. 加热模块Heating Module
加热模块内部结构示意图Schematic diagram
of internal structure of heating module
高效率发热管
high efficiency heating pipe
整流板，材料SUS304 易
清理，耐腐蚀，不生锈，
喷出气流的扩散性好， 热均匀性更高
高温马达：可方便维修更换(风轮/发热管) High temperature motor: it can be
convenient for maintenance and replacement (air wheel / heating pipe)
发 热 管：可更换不同功率Heat pipe: can change different power
5
suneast.com.cn
1-3. 加热模块Heating Module

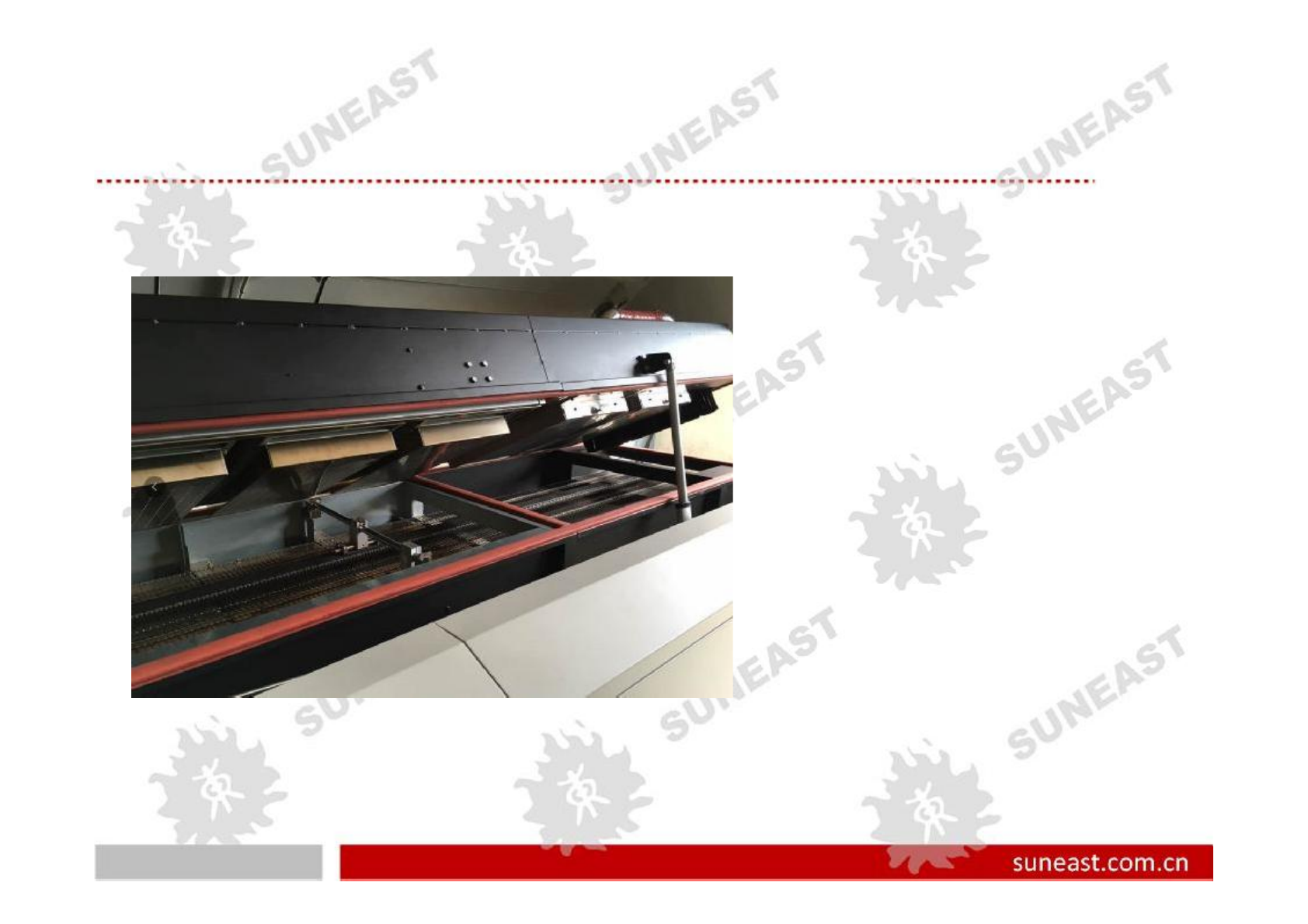

加热炉体内部结构示意图Schematic diagram of internal structure of heater
网带+导轨传输
Mesh belt + rai l transmission
