f) 绿色下限：设定绿色最小值（ 0~173 ） g) 蓝色上限：设定蓝色最大值（ 0~173 ） h) 蓝色下限：设定蓝色最小值（ 0~173 ） 判定参数： a) 上限：检查窗口内文字个数的最多值 b) 下限：检查窗口内文字个数的最少值 c) 辨识结果：检查窗口内符合亮度和颜色 识别出的文字 d) 标准字符：参考文字 检查结果：结果符合上限和下限之间，判定结果为 OK 。 反之，判定结果为 NG 替代字符设定：字符 0(O),1(I…
检查参数：
带宽百分比：设定检查窗口内部符合亮度和颜色的带宽占窗口长（宽）百分比
判定参数：
i) 位移上限：以检查窗口中心为原点，带宽最大位移值（ um）
j) 位移下限：以检查窗口中心为原点，带宽最小位移值（ um）
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG。
位移输出：
输出向量：一个窗口只包含 X/Y 方向其中一个偏移量

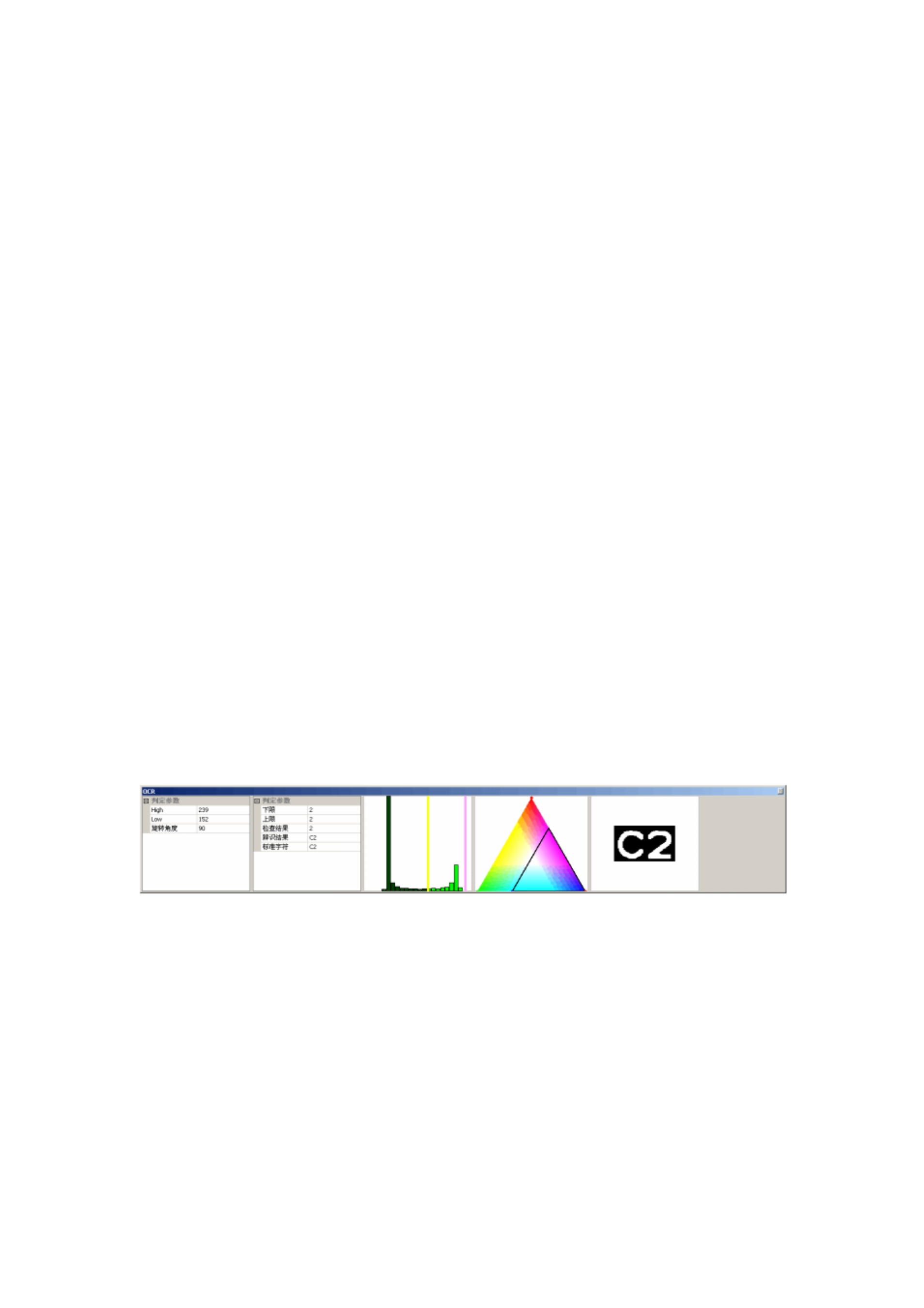

OCR
计算参数：
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限（ High ）：设定最高亮度值（ 0~255）
b) 亮度下限（ Low ）：设定最低亮度值（ 0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（ 0~173）
d) 红色下限：设定红色最小值（ 0~173）
e) 绿色上限：设定绿色最大值（ 0~173）
f) 绿色下限：设定绿色最小值（ 0~173）
g) 蓝色上限：设定蓝色最大值（ 0~173）
h) 蓝色下限：设定蓝色最小值（ 0~173）
判定参数：
a) 上限：检查窗口内文字个数的最多值
b) 下限：检查窗口内文字个数的最少值
c) 辨识结果：检查窗口内符合亮度和颜色 识别出的文字
d) 标准字符：参考文字
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG

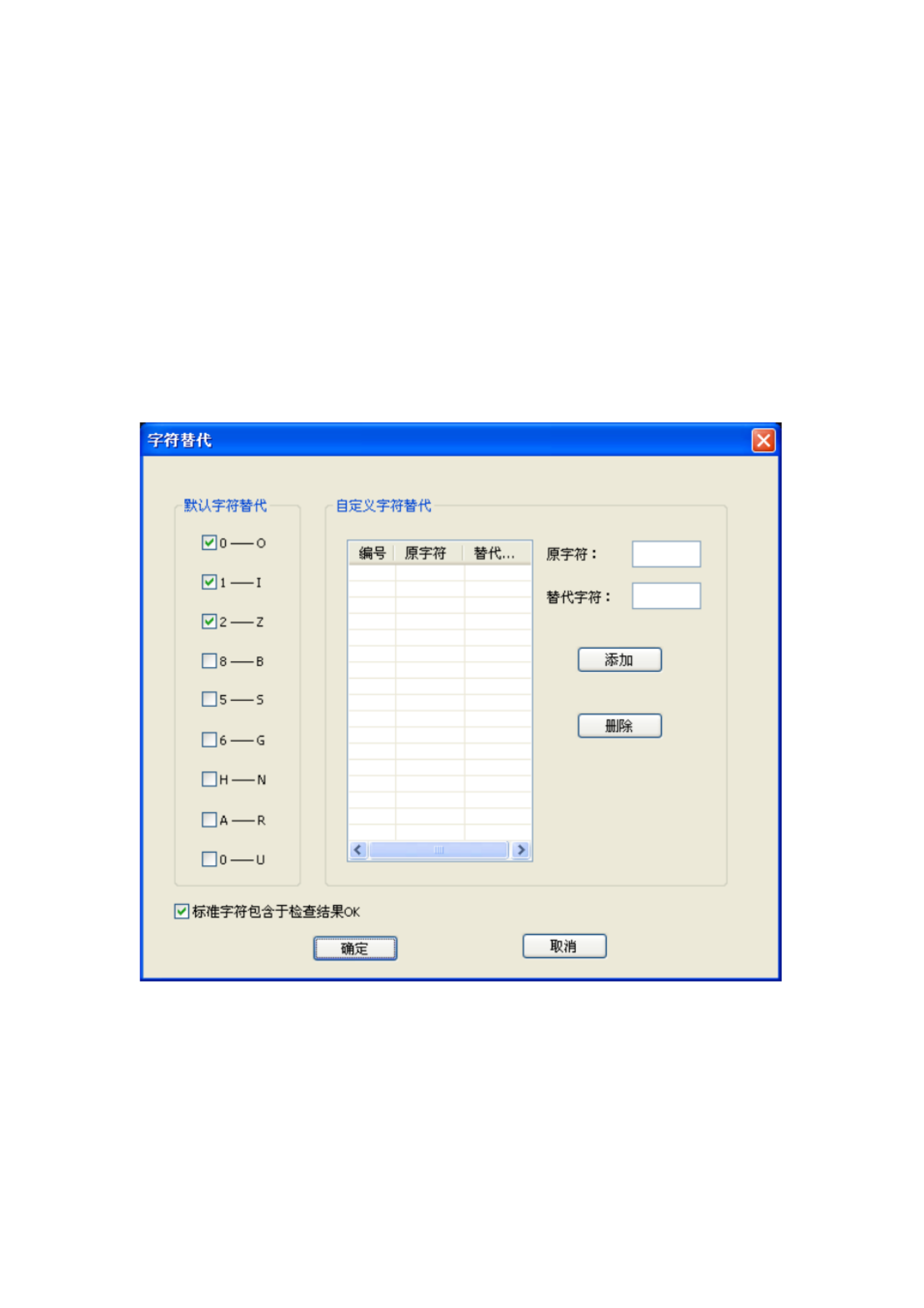

替代字符设定：字符 0(O),1(I),2(Z),8(B)....
OCV
图像获取方法：
a) 取窗口：按照设定检查窗口大小获取参考图像（目标图片大小）
b) 取模板：在检查窗口内搜寻和参考图像最接近图像，
c) 旋转模板：以原有模板为基础，调整参考图像的角度
模板匹配参数设定项目：
a) 横向分割：将取窗口获得模板在 X向进行细分，提升判定等级（通常字符数定义）
b) 纵向分割：将取窗口获得模板在 Y向进行细分，提升判定等级（通常字符数定义）
c) 反向允许：例如常用贴片电阻的文字允许 0/180；90/270的贴装；此项选择： YES
判定参数：
a) 百分比上限：实际获取到的图像和参考图像进行相似度比对（ 0-100）
b) 百分比下限：实际获取到的图像和参考图像进行相似度比对（ 0-100）
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG
OCVBIN
