引脚根部搜索方法：分本体边缘定位和引脚边缘定位 焊盘末端 % ：符合亮度和颜色的焊盘长度占搜索窗口的长度百分比＊ 2 焊盘搜索目标：分焊盘 、 焊锡 、 焊盘 + 焊锡 参数选择：引脚根部搜索 、 引脚 、 焊锡 、 焊盘 判定参数： a) 根据引脚根部设定参数：计算出最接近设定值的百分比作为引脚根部 ( 白色虚线 ) b) 根据焊盘末端设定参数：计算出最接近设定值的百分比作为焊盘前端 ( 黄色虚线 ) 检查结果：统计所有检查窗口结果均…

100%1 / 20
检查结果：结果符合上限和下限之间，判定结果为 OK。反之，判定结果为 NG
LedBox
计算参数：引脚根部、引脚、焊锡、焊盘各赋予一套亮度和颜色
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限：设定最高亮度值（ 0~255）
b) 亮度下限：设定最低亮度值（ 0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（ 0~173）
d) 红色下限：设定红色最小值（ 0~173）
e) 绿色上限：设定绿色最大值（ 0~173）
f) 绿色下限：设定绿色最小值（ 0~173）
g) 蓝色上限：设定蓝色最大值（ 0~173）
h) 蓝色下限：设定蓝色最小值（ 0~173）

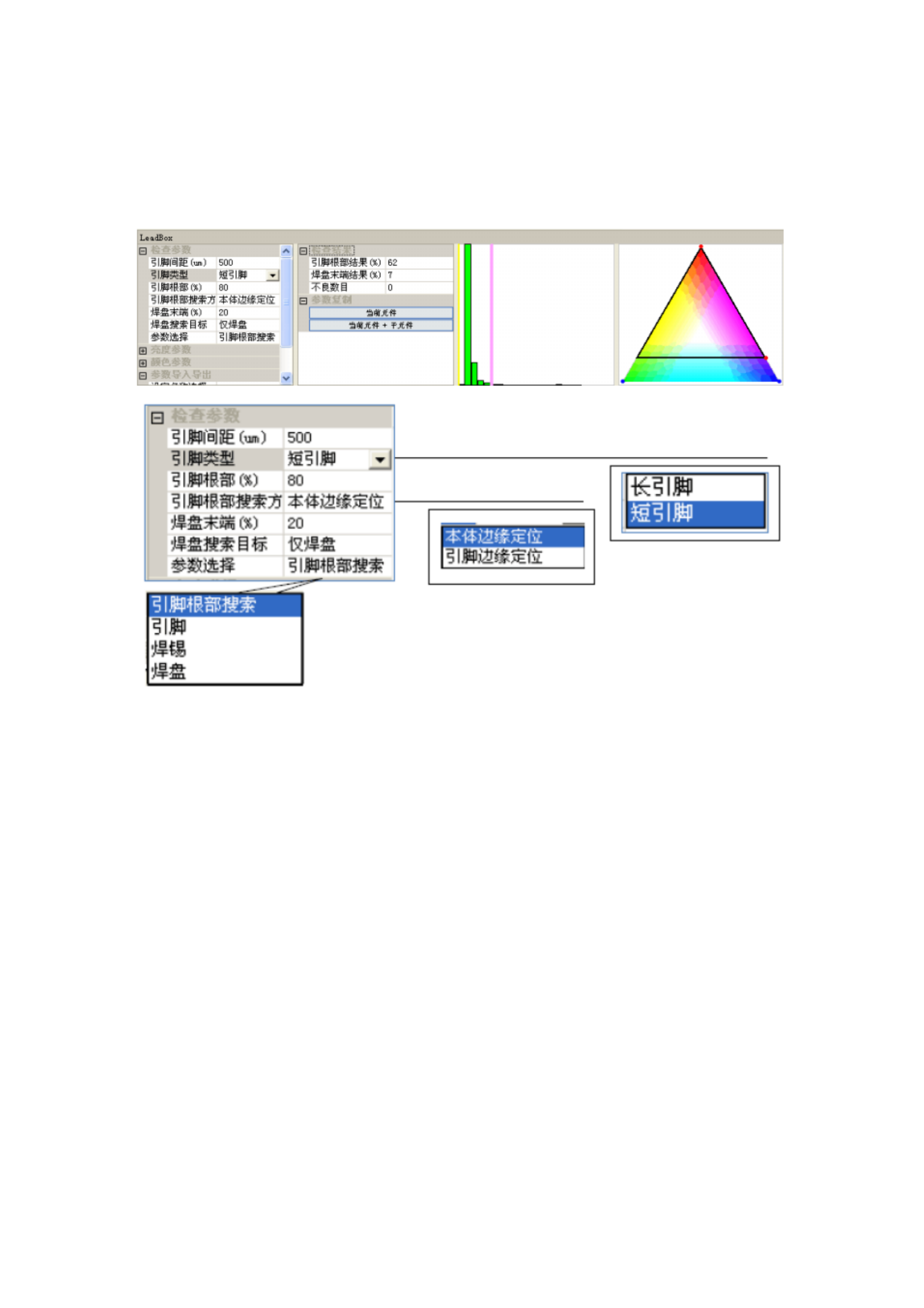

检查参数：
引脚间距：提供常规标准间距，也可自定义间距
引脚类型：分长引脚和短引脚
引脚根部 %：符合亮度和颜色的引脚长度占搜索窗口的长度百分比＊ 1
引脚根部搜索方法：分本体边缘定位和引脚边缘定位
焊盘末端 %：符合亮度和颜色的焊盘长度占搜索窗口的长度百分比＊ 2
焊盘搜索目标：分焊盘 、焊锡 、焊盘 +焊锡
参数选择：引脚根部搜索 、引脚、焊锡 、焊盘
判定参数：
a) 根据引脚根部设定参数：计算出最接近设定值的百分比作为引脚根部 (白色虚线 )
b) 根据焊盘末端设定参数：计算出最接近设定值的百分比作为焊盘前端 (黄色虚线 )
检查结果：统计所有检查窗口结果均符合上限和下限之间，判定不良数目： 0。
反之，按实际不良窗口进行统计数目 。
参数复制
a) 不含子元件的元件库，可使用 【当前元件 】对LedBox算法中的窗口进行复制
b) 含有子元件的元件库，可使用 【当前元件 +子元件 】对LedBox 算法中的窗口进行
LedBox算法注解
