的范围时，判定结果为 OK 。反之，判定结果为 NG 。 Range 计算参数： a) X 邻域：设定 X 方向做均值运算的像素个数 b) Y 邻域：设定 Y 方向做均值运算的像素个数 判定参数： a) 上限：亮度最大值（ 0~255 ） b) 下限：亮度最小值（ 0~255 ） 计算方法： 先 X 邻域和 Y 邻域做均值运算后，再计算检查窗口内部像素亮度最大值。结果符合判定参数 的范围时，判定结果为 OK 。反之，判定结果为 NG 。…

100%1 / 20
a) 上限：亮度最大值（ 0~255）
b) 下限：亮度最小值（ 0~255）
计算方法：
计算检查窗口内部像素亮度的平均值。 结果符合判定参数的范围时， 判定结果为 OK 。反之，
判定结果为 NG。

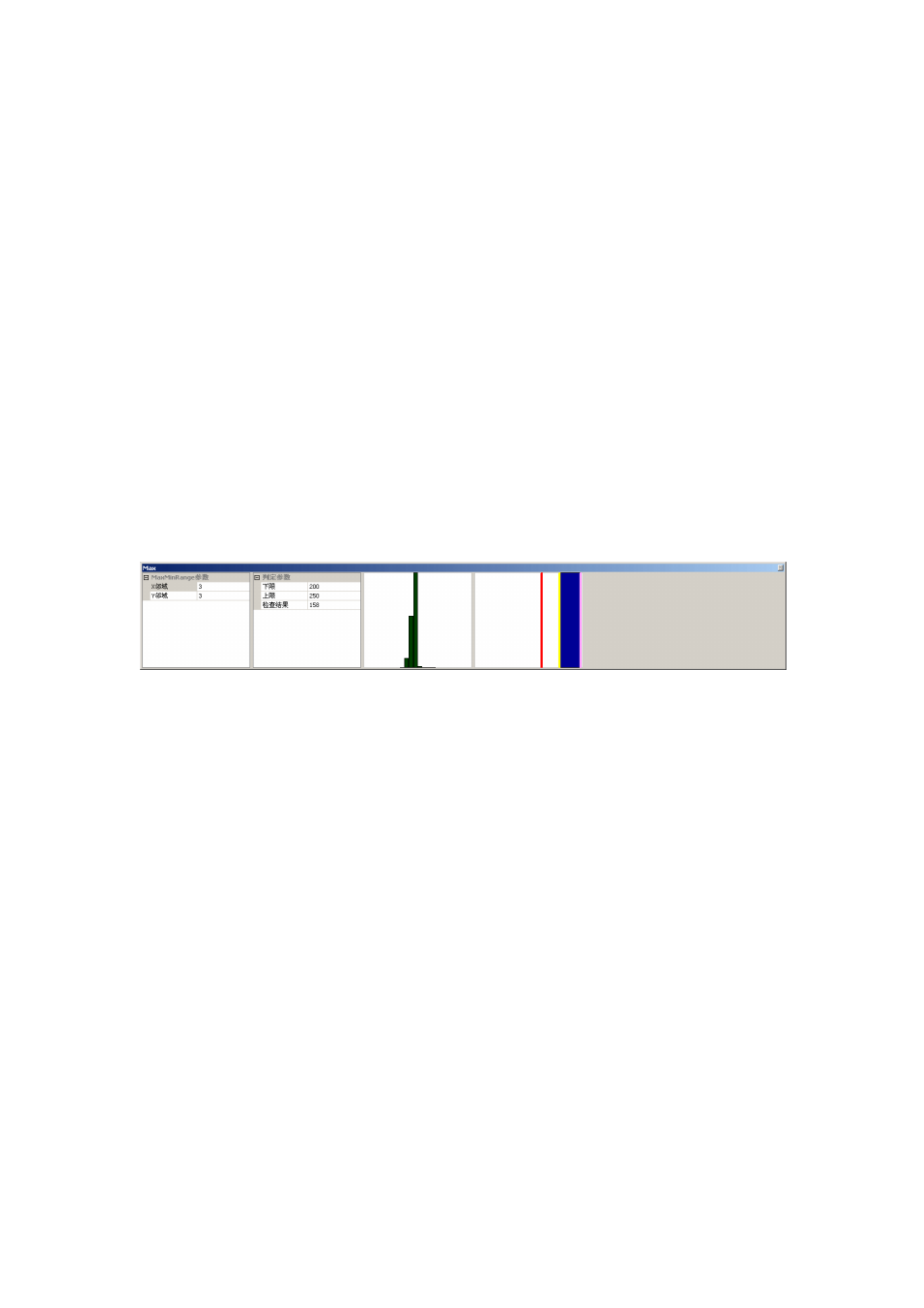

Max
计算参数：
a) X邻域：设定 X方向做均值运算的像素个数
b) Y邻域：设定 Y方向做均值运算的像素个数
判定参数：
a) 上限：亮度最大值（ 0~255）
b) 下限：亮度最小值（ 0~255）
计算方法：
先X邻域和 Y邻域做均值运算后，再计算检查窗口内部像素亮度最大值。结果符合判定参数
的范围时，判定结果为 OK。反之，判定结果为 NG。
Range
计算参数：
a) X邻域：设定 X方向做均值运算的像素个数
b) Y邻域：设定 Y方向做均值运算的像素个数
判定参数：
a) 上限：亮度最大值（ 0~255）
b) 下限：亮度最小值（ 0~255）
计算方法：
先X邻域和 Y邻域做均值运算后，再计算检查窗口内部像素亮度最大值。结果符合判定参数
的范围时，判定结果为 OK。反之，判定结果为 NG。

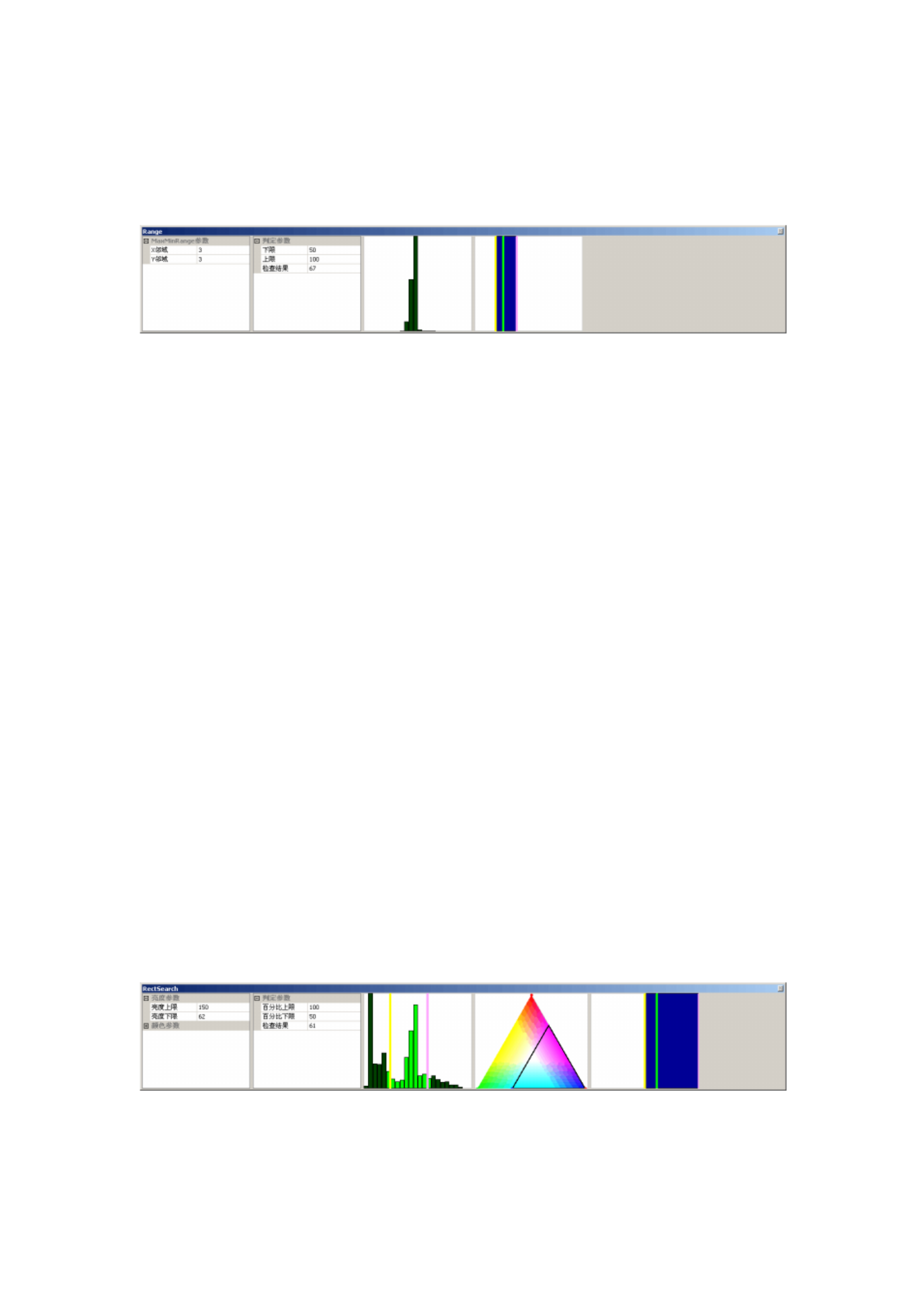

RectSearch
计算参数：
亮度参数（可用鼠标通过直方图来设定）：
a) 亮度上限：设定最高亮度值（ 0~255）
b) 亮度下限：设定最低亮度值（ 0~255）
颜色参数（可用鼠标通过色彩图来设定）：
c) 红色上限：设定红色最大值（ 0~173）
d) 红色下限：设定红色最小值（ 0~173）
e) 绿色上限：设定绿色最大值（ 0~173）
f) 绿色下限：设定绿色最小值（ 0~173）
g) 蓝色上限：设定蓝色最大值（ 0~173）
h) 蓝色下限：设定蓝色最小值（ 0~173）
判定参数：
a) 百分比上限：设定百分比最大值（ 0~100）
b) 百分比下限：设定百分比最小值（ 0~100）
计算方法：
计算检查窗口内部符合亮度和颜色设定范围内的像素组成的最大连通区域的最小外接矩形。
并计算该外接矩形面积与检查窗口面积的百分比。 百分比的结果符合判定参数范围时， 判定
结果为 OK。反之，判定结果为 NG。
